DriveControl 54

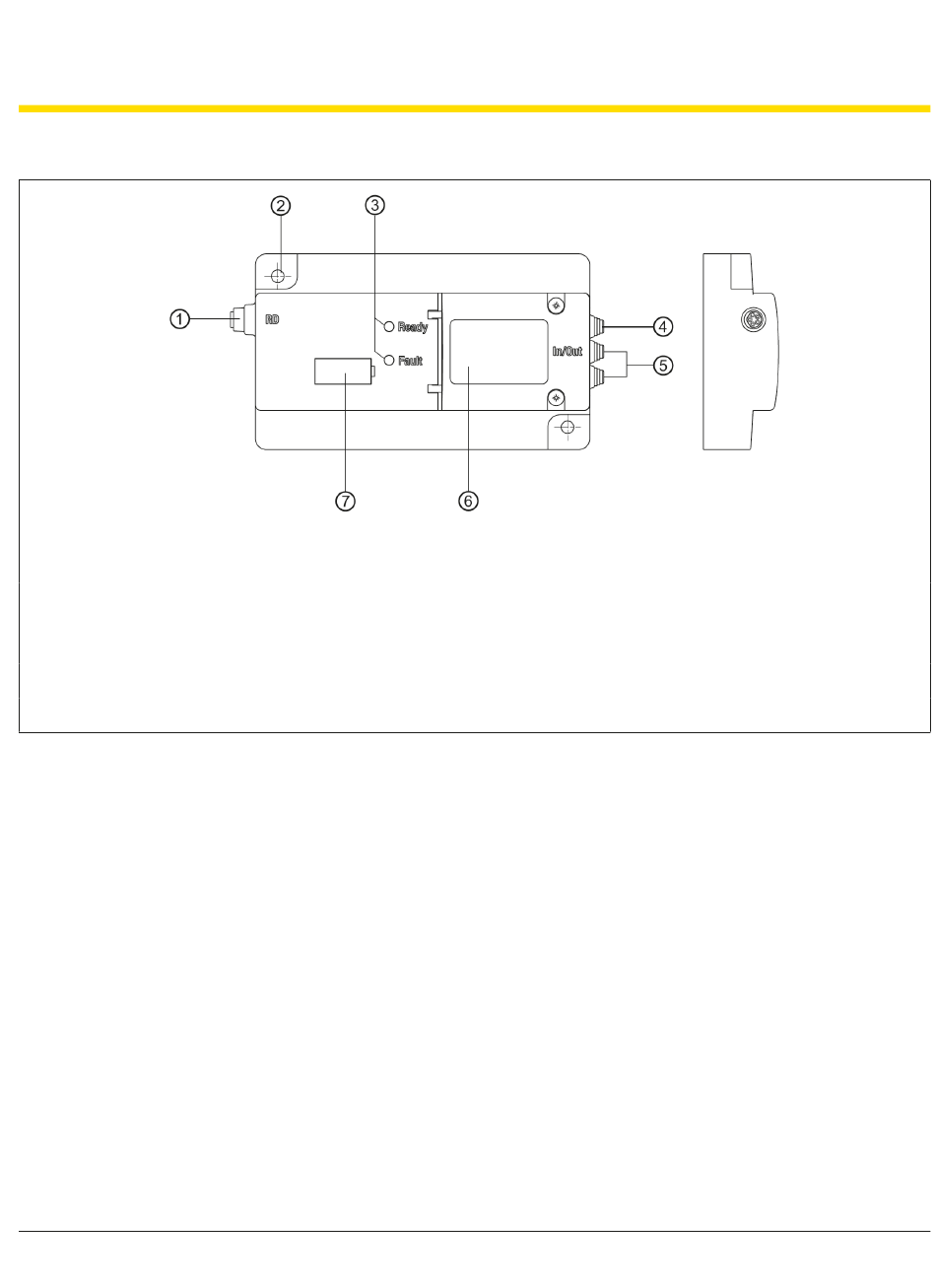

1 Conexión del RollerDrive
2 Orificios de fijación
3 LED rojo y verde
4 Pasamuros para la conexión de las entradas y salidas
*Se puede consultar una descripción detallada de las conexiones en „Entradas y salidas" en la pagina 28.
3.3
Artículos incluidos en la entrega
DriveControl 20/DriveControl 2048
• DriveControl
• Conector para la fuente de alimentación (WAGO 724-102/xxx-xxx)
• Conector para las entradas y salidas (WAGO 733-107/xxx-xxx)
• Accesorio para el conector de la fuente de alimentación (negro)
• Accesorio para el conector las entradas y salidas (amarillo)
DriveControl 54
• DriveControl
Versión 1.3 (09/2019) Online
Traducción del manual de instrucciones original
Información del producto
5 Pasamuros para la conexión de la alimentación de
tensión
6 Tapa del conmutador DIP y terminales de conexión
de la fuente de alimentación y las entradas y salidas*;
placa de características
7 Placa de identificación
