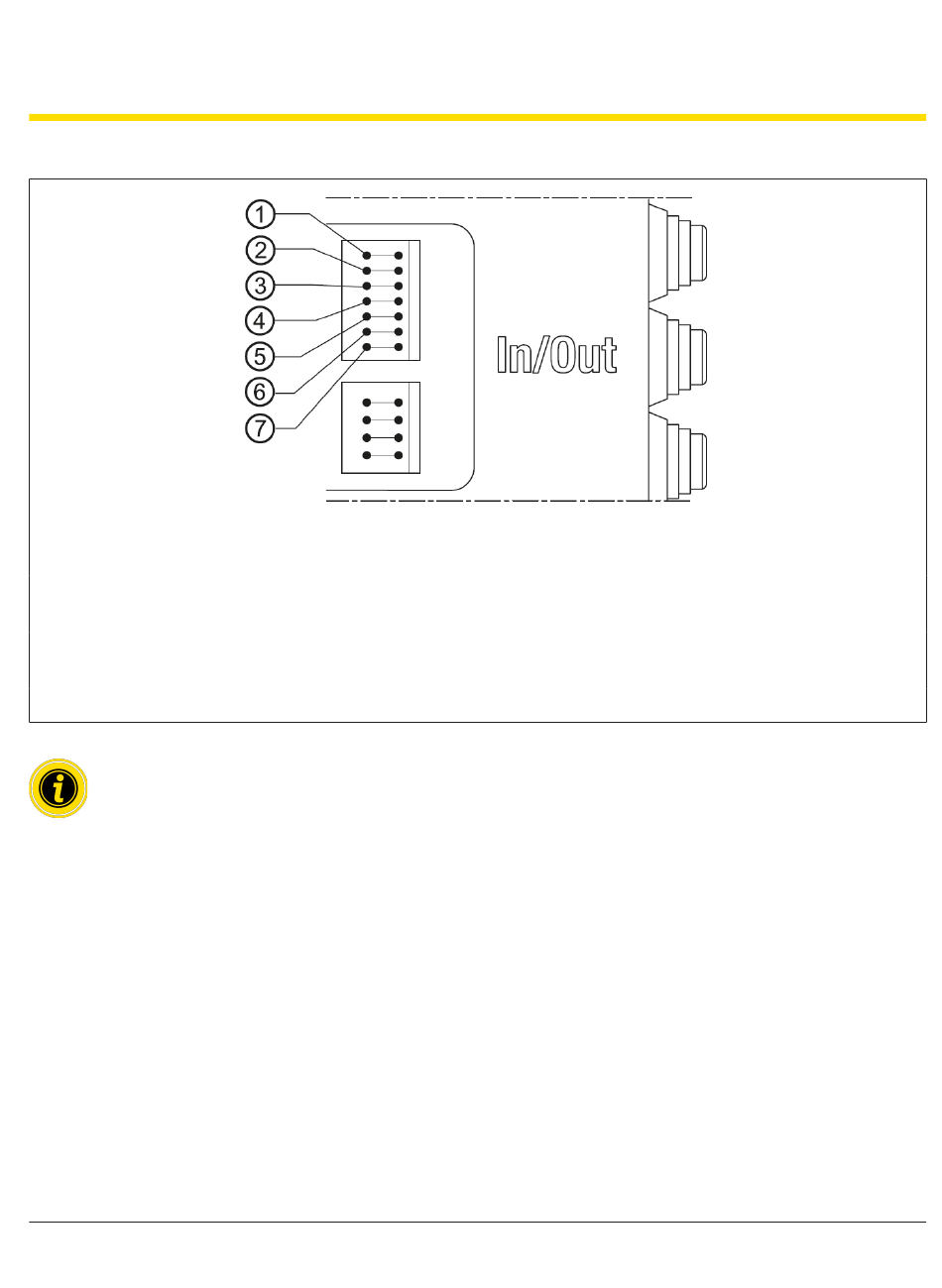

Conexión de entradas y salidas
1 COMMON GND (señal de masa común)
2 24 V EXT (fuente de alimentación para la señal
ERROR)
3 ERROR (salida de error)
4 DIR (dirección de giro)
La conexión de la fuente de alimentación está duplicada. Las dos conexiones están conectadas
directamente entre sí internamente. La tensión puede ser suministrada por un DriveControl, de forma que se
pueden conectar un máximo de dos DriveControl sucesivamente.
Versión 1.3 (09/2019) Online
Traducción del manual de instrucciones original
Montaje e instalación
5 SPEED C (entrada para la preselección de la
velocidad)
6 SPEED B (entrada para la preselección de la
velocidad)
7 SPEED A (entrada para la preselección de la
velocidad)
