3 Instalación
3.1 Instalación mecánica
1. Asegúrese por razones de seguridad de que se haya desconectado la fuente de alimentación de CA antes de abrir
la cubierta del terminal.
2. Inserte el módulo de la opción RS-485/LECOM en la cubierta del terminal y presione hasta oír "click" en posición
según lo ilustrado en la Figura 2.
3. Conecte los cables de red según se detalla en el párrafo 3.3, Instalación eléctrica, al conector proporcionado y
conecte el conector al módulo de la opción.
4. Alinee la cubierta del terminal para la reinstalación, conecte el línea de abastecimiento del módulo a la unidad
cuando cierre la cubierta y asegúrela, según las indicaciones de la Figura 3.
Modelos NEMA 1 (IP31)
1 2 3 4 5

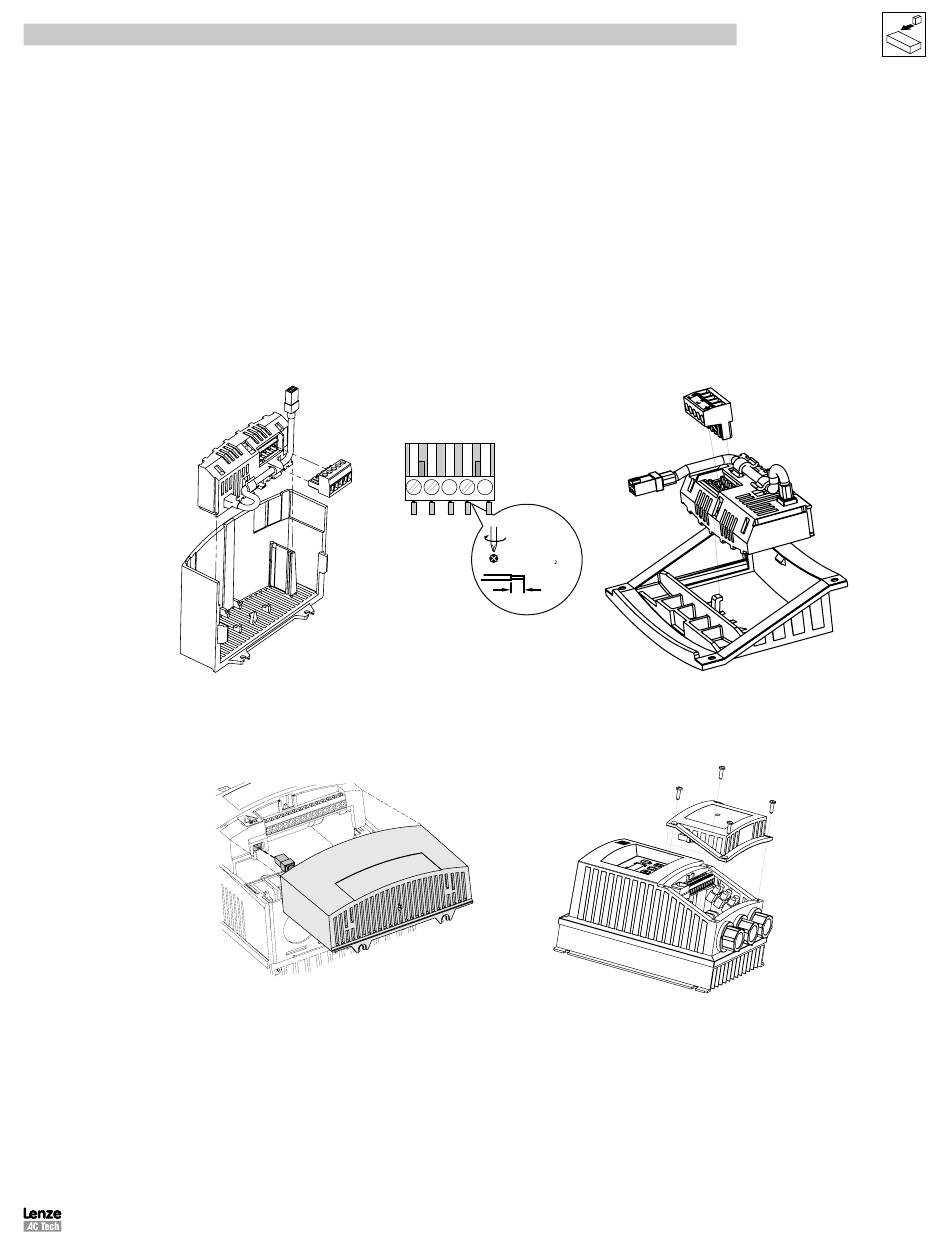

Figura 2: instalación del módulo de comunicaciones RS-485
Modelos NEMA 1 (IP31)
Figura 3: reinstalación de la cubierta del terminal
CMVLC401A
Instalación
0.5 Nm/ 4.5 lb-in
< _ 2.8 mm
(12-22 AWG)
7mm
Modelos NEMA 4X (IP65)
Modelos NEMA 4X (IP65)
