54
3. Atornille la canaleta para cables (1) en la parte inferior del
tablero.
4. Coloque el portacarretes (7) en el orificio.
5. Fije el portacarretes (7) con una tuerca y una arandela.
6. Atornille el soporte de carretes y el brazo desbobinador de tal
manera en el portacarretes (7) que estén justo uno encima
de otro.
7. Coloque un tapón en el orificio (6).
8. Coloque las hojas inferiores de las bisagras en las
entalladuras (2).
9. Coloque los ángulos de goma en las protuberancias de las
esquinas (5).
7.5 Fijación del tablero al bastidor

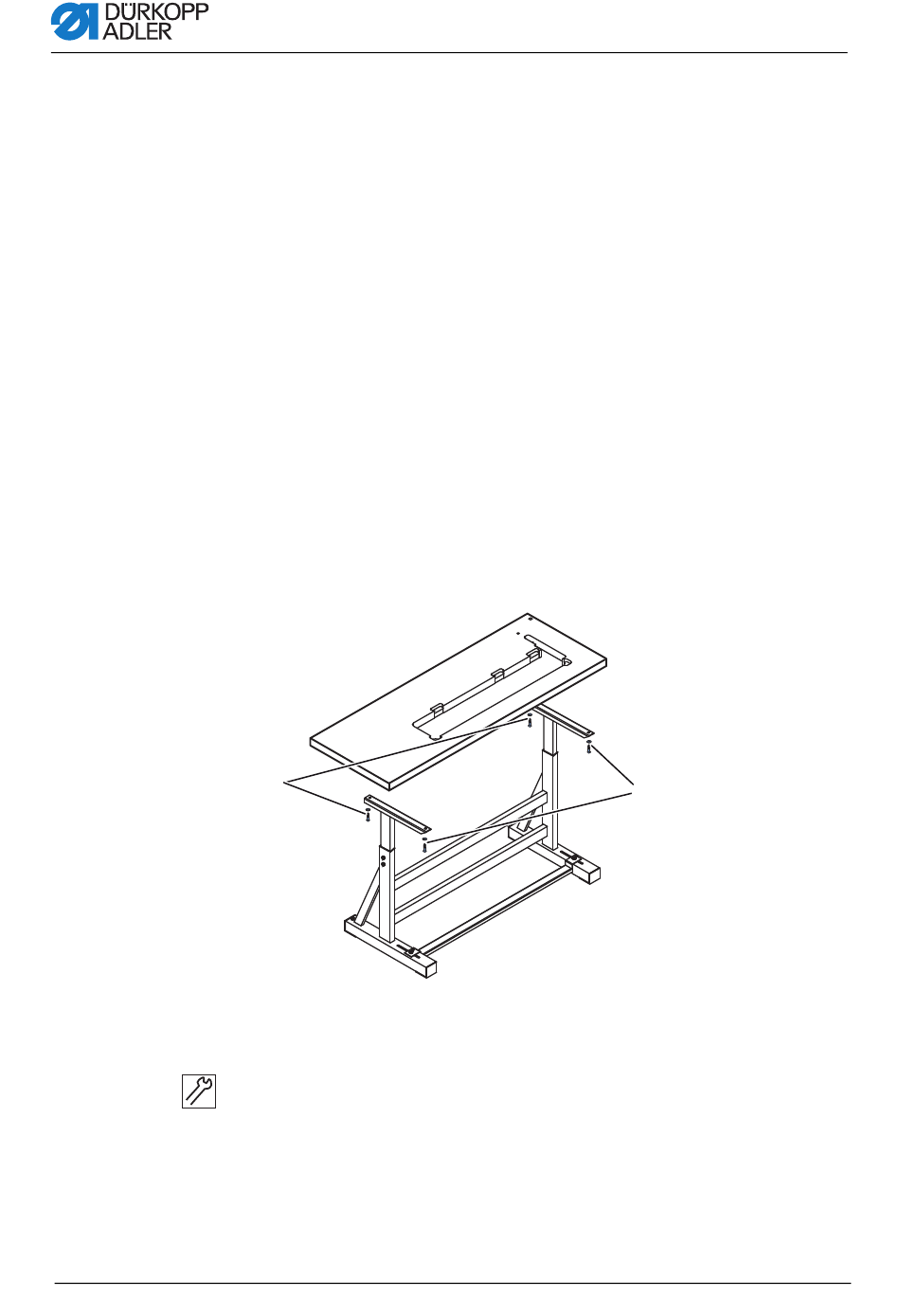

Fig. 27: Fijación del tablero al bastidor
1
(1) - Orificios para los tornillos y torni-
1. Coloque el tablero sobre los soportes de las patas interiores.
2. Atornille el tablero en los orificios (1).
Manual de instrucciones 867-M PREMIUM - 00.0 - 02/2015
Montaje
1
