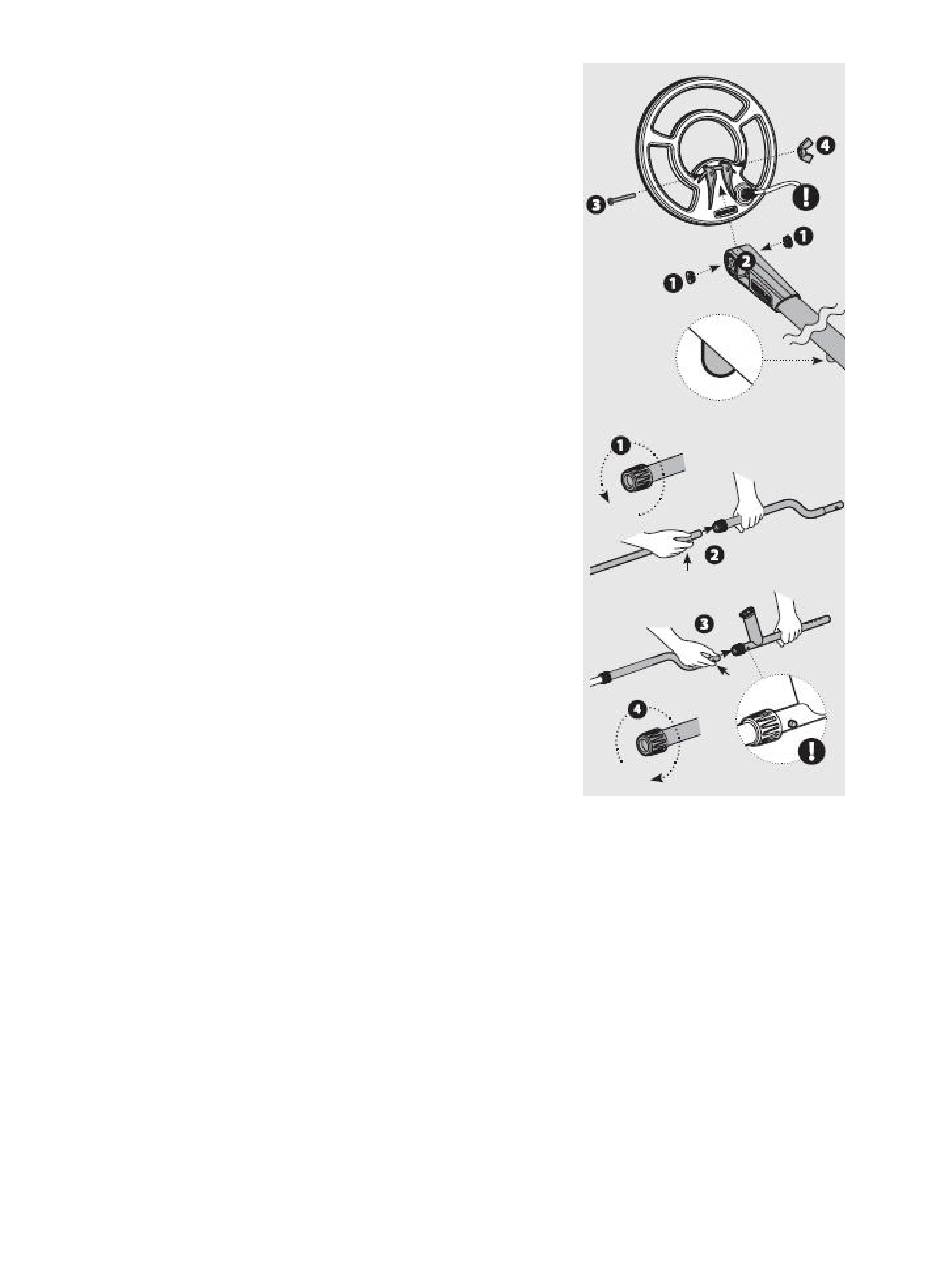

Conexión de la bobina
1 Conecte las dos arandelas de goma en los agujeros a
cada lado del yugo del eje inferior.
2 Deslice el yugo en el soporte de horquilla en la parte
superior de la bobina.
pasador en el eje inferior que apunta hacia abajo.
3 Inserte el perno de plástico a través de la horquilla y el
soporte del yugo.
4 Fije con la tuerca de mariposa de plástico que, teniendo
cuidado de no dañar la rosca del tornillo por apretar
demasiado. Esto puede ser necesario aflojar para ajustar
la bobina a una detección de ángulo cómodo.
El cable de la bobina está directamente atado con
alambre en la bobina y no es extraíble. Cualquier intento
de desconectar el cable de invalidar la garantía.
Eje de Montaje
1 Asegúrese de que los cerrojos giratorios de los ejes se
aflojan girando a la izquierda.
2 Comprima el resorte de pasador en el eje inferior y
deslícelo en el eje central hasta que el pasador llega a los
orificios de ajuste. El pasador se levantará y haga clic en
su lugar.
3 Coloque el eje central para el eje superior de la misma
manera.
4 Una vez que los ejes se montan, fijarlos en su posición
girando en sentido horario cerrojos giratorios.
La ubicación del eje de montaje superior utiliza dos
pasadores de resorte cargado para fortalecer la, una
articulación
en
Asegúrese de que el resorte de
cada
lado
del
eje.
