Montering

5 .10 Montere Relifix V 525Y

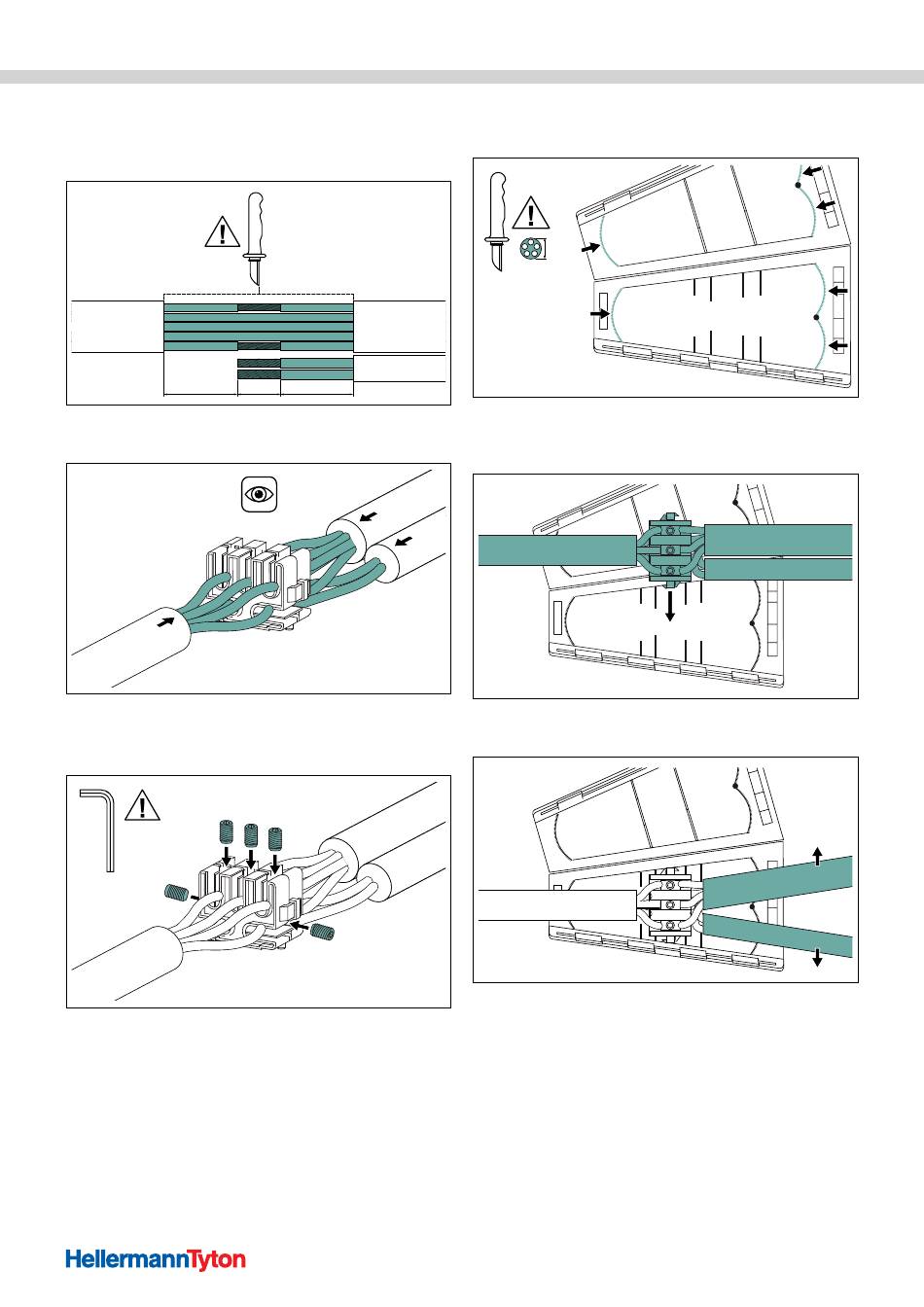

Fremgangsmåte:
1 Avisoler kabelen iht. figuren og rett inn lederne.
60 mm
Fjern kabelisoleringen.
2 Rett ut lederne før tilkobling.
Rett ut lederne.
3 Forbind lederne med skrukoblingen.
f Vær oppmerksom på dreiemomentet på 15 Nm.
15 Nm
Forbind lederne.
180
30 mm 60 mm
Monteringsanvisning • Relifix • 11-2016
4 Åpne geleskålen og skjær den inn tilsvarende
kabeldiameteren.
Åpne og skjær inn i geleskålen.
5 Sett kabelforbindelsen inn mellom de to høyere riflede
markeringene til geleskålen.
Sett inn kabelforbindelsen.
6 Spre kabelen.
Spre kabelen.
