Montaje

5 .10 Montar Relifix V 525Y

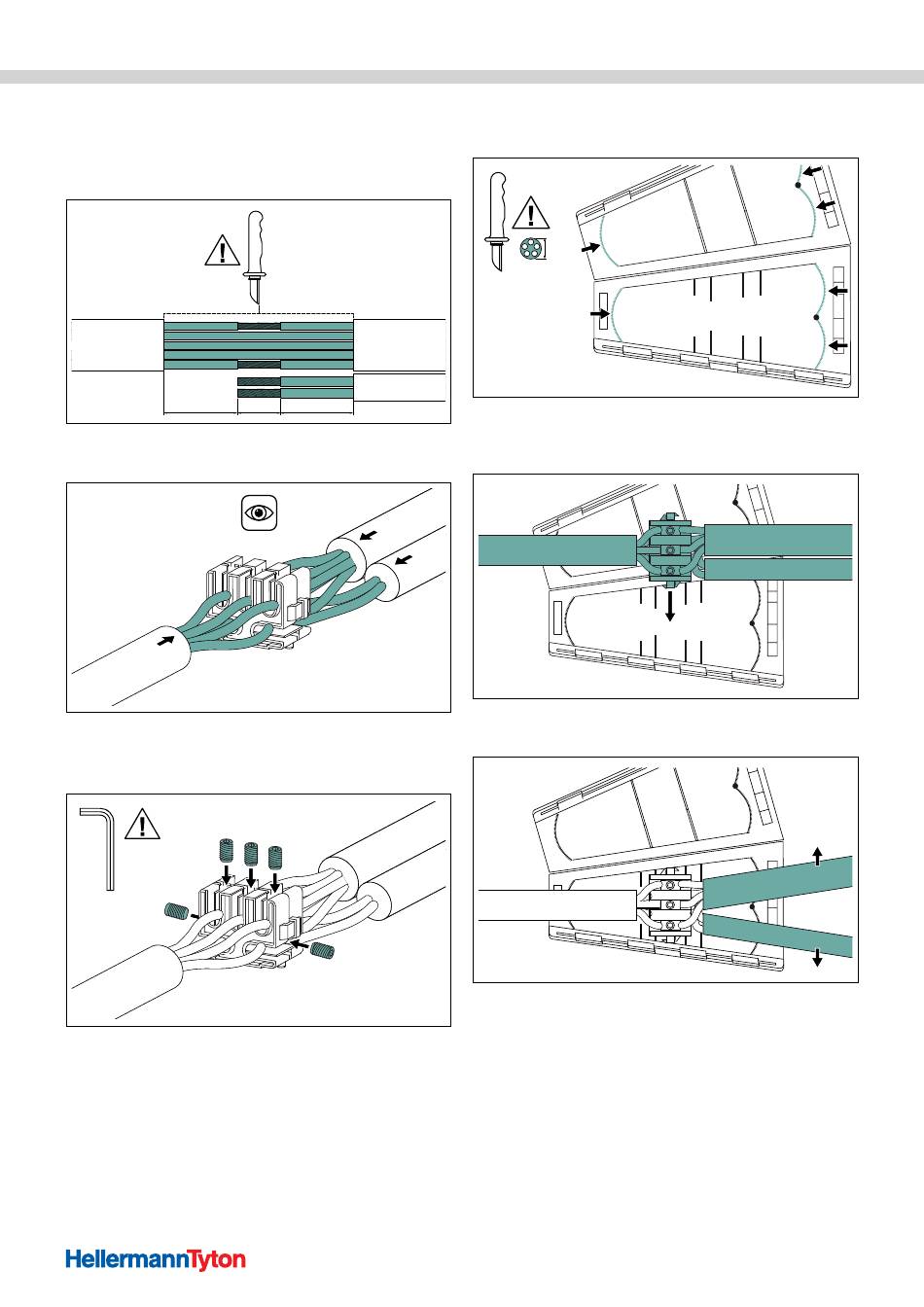

Procedimiento:
1 Quitar el aislamiento del cable según la figura y
enderezar los conductores.
60 mm
Retiro del aislamiento del cable.
2 Alinear los conductores antes de la conexión.
Alineación de los conductores.
3 Conectar los conductores al conector con tornillos.
f Tenga en cuenta el par de giro de 15 Nm.
15 Nm
Conexionado.
80
30 mm 60 mm
Manual de instrucciones de montaje • Relifix • 11-2016
4 Abrir la bandeja de gel y cortar de acuerdo con el
diámetro del cable.
Apertura de la bandeja de gel y cortar.
5 Colocar la conexión entre las dos marcas superiores de
los nervios de la bandeja de gel.
Colocación de la conexión.
6 Ensanchar cable.
Ensanchar cable.
