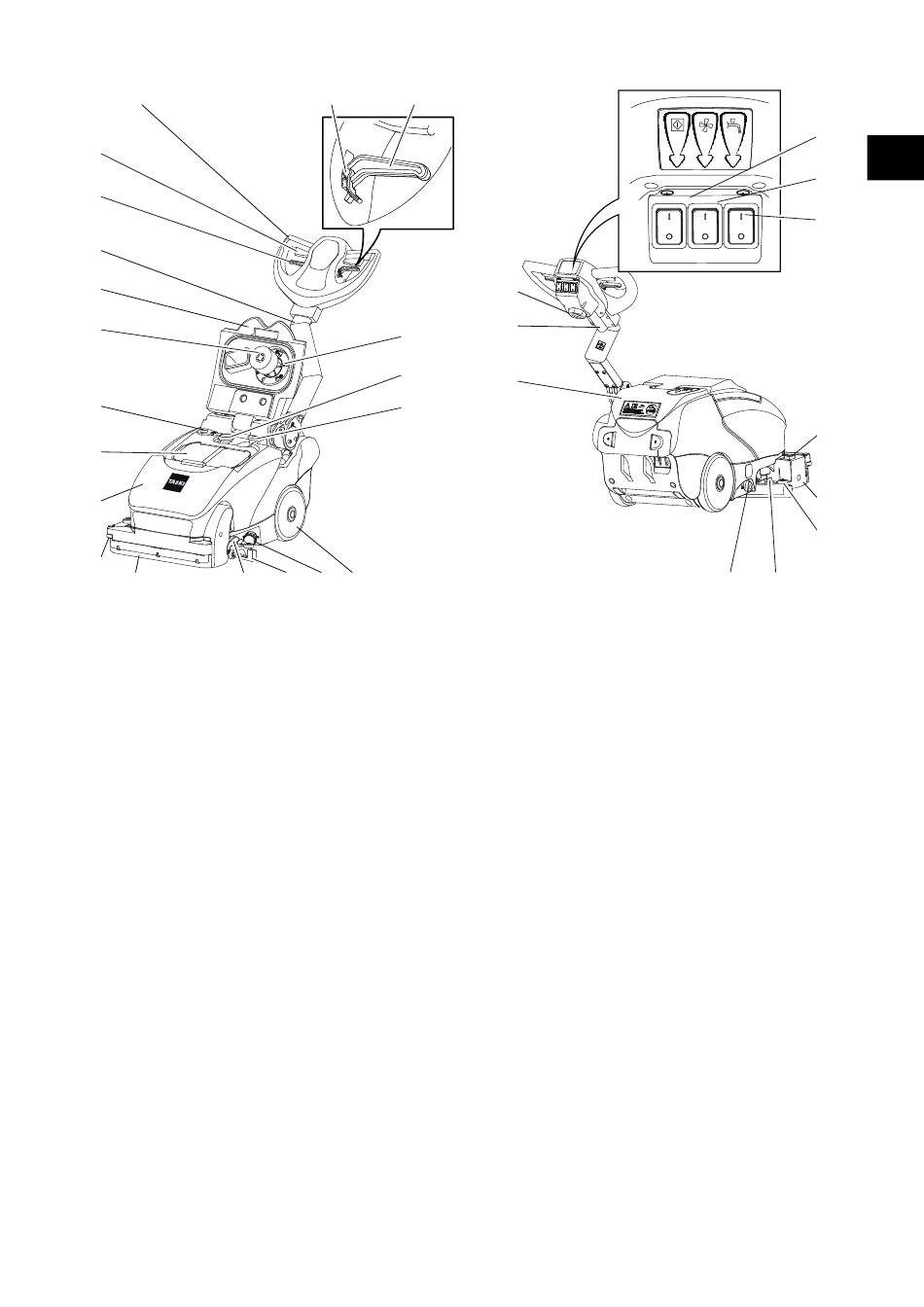

Aufbauübersicht
1
2
3
4
5
6
7
8
9
10
11 12
1 Fahrgriff
2 Schalthebel (Bürstenmotor Ein/Aus)
3 Betätigungshebel Abstreifer
4 Führungsstange
5 Tankdeckel
6 Schwimmer
7 Entleeröffnung
8 Grobschmutzkorb
9 Schmutzwassertank
10 seitliche Abweisrolle
11 Abstreifer
12 Parkstütze
13 Saugdüse
14 Filter Frischwassertank
15 Transporträder
16 Turbinenschlauch
17 Saugschlauch
18 Saugfilter
19 Netzkabel
20 Zufuhr der Steuerung-Elektronikleitung
21 Frischwassertank
22 Wasserregulierung
23 Arretierungsgriff Saugdüse
24 Abweisrolle
25 Bürstenhalterung
26 Dreikantgriff zur Entriegelung der Bürstenhalterung
27 Schalter Reinigungslösung
28 Schalter Saugaggregat
29 Hauptschalter EIN / AUS
30 Verstellhebel (für die Neigung des Fahrgriffes)
31 Verstellhebelarretierung (für freies Bewegen der
Führungsstange)
31 30
18
17
16
13 14 15
19
20
21
29
DE
28
27
26
25
24
22 23
