Χειρίζεστε με προσοχή το συγκρότημα που περιλαμβάνει τον κινητήρα, το μηχανισμό αναδίπλωσης, τα πτερύγια σε
αναδιπλωμένη θέση και το κιτ φωτιστικού. Συνιστάται να φοράτε βαμβακερά γάντια όταν εγκαθιστάτε τον ανεμιστήρα
έτσι ώστε να μην αφήνετε δακτυλικά αποτυπώματα στην επιφάνεια του ανεμιστήρα.
Προδιαγραφές
Αριθμός μοντέλου
LD-0003-07/WH/GS/55 220-240V, 50HZ
LD-0003-07/SN/GS/55
LD-0003-07/CH/GS/55
ΕΓΚΑΤΑΣΤΑΣΗ
ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι έχετε διακόψει το ρεύμα πριν προσπαθήσετε να εγκαταστήσετε τον ανεμιστήρα.
ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΒΡΑΧΙΟΝΑ ΣΤΗΡΙΞΗΣ
1) Ανοίξτε με το τρυπάνι δύο οπές στήριξης στο δοκάρι της οροφής
και βιδώστε στέρεα το βραχίονα στήριξης στην οροφή
χρησιμοποιώντας τις ροδέλες και τις βίδες ανάρτησης που
παρέχονται. Ο βραχίονας στήριξης πρέπει να είναι ικανός να
κρατά ένα βάρος τουλάχιστον 45 κιλών. Σημείωση – Θέλει
ιδιαίτερη προσοχή αν στηρίζετε τον ανεμιστήρα σε οροφή
από τσιμέντο. Για ασφαλή στήριξη, αυτές οι οροφές μπορεί να
απαιτούν ισχυρότερες βίδες και πλαστικά βύσματα ή ούπα
αγκύρωσης που παρέχονται με το προϊόν.
2) Αφαιρέστε το διακοσμητικό κάλυμμα οροφής (Αρ. 3 – Εικόνα 1)
χαλαρώνοντας τις 2 βίδες με αυλακώσεις.
3) Γλιστρήστε έξω το διακοσμητικό κάλυμμα οροφής.

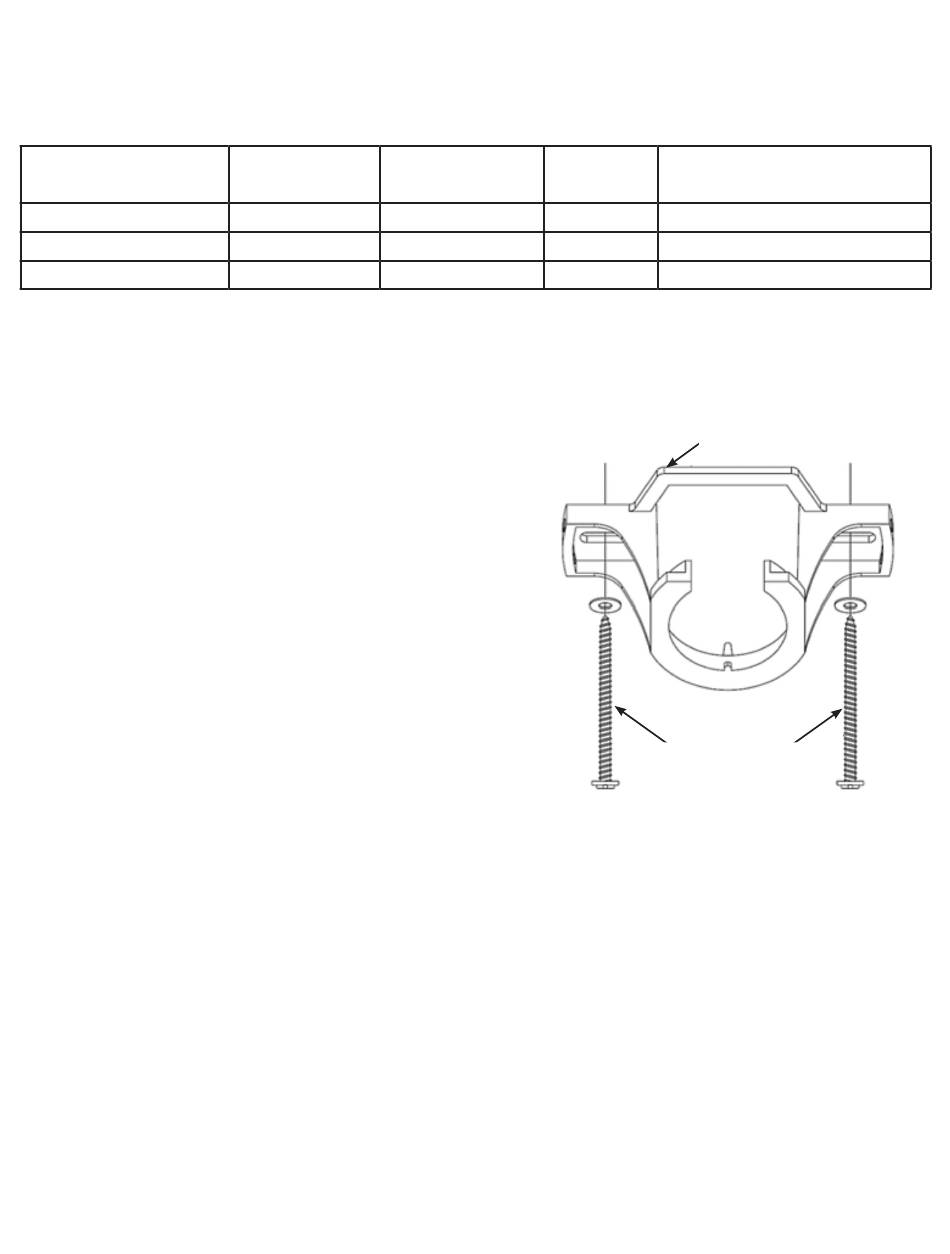

4) Εγκαταστήστε το βραχίονα στήριξης (Εικόνα 2) στη δοκό οροφής
χρησιμοποιώντας τις μακριές βίδες που παρέχονται. Βεβαιωθείτε
ότι τουλάχιστον 40mm της βίδας έχουν βιδώσει στη στήριξη.
ΚΑΛΩΔΙΩΣΗ
Μπορεί τώρα να εγκατασταθεί η καλωδίωση έτοιμη για τη σύνδεση στο μπλοκ ακροδεκτών του διακοσμητικού
καλύμματος οροφής του ανεμιστήρα.
1) Απαιτήσεις καλωδίωσης στο μπλοκ ακροδεκτών:
- Συνδέστε το ενεργό καλώδιο κεντρικής παροχής στο "L"
- Συνδέστε το Ουδέτερο καλώδιο κεντρικής παροχής στο "Ν"
- Συνδέστε το καλώδιο γείωσης στο «Ε».
ΣΗΜΕΙΩΣΗ: ΠΡΕΠΕΙ ΝΑ ΕΓΚΑΤΑΣΤΑΘΕΙ ΚΑΠΟΥ ΣΤΗ ΣΤΑΘΕΡΗ ΚΑΛΩΔΙΩΣΗ ΕΝΑΣ ΔΙΑΚΟΠΤΗΣ ΑΠΟΜΟΝΩΣΗΣ ΤΟΥ
ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ ΑΝΕΜΙΣΤΗΡΑ ΓΙΑ ΤΗΝ ΠΕΡΙΠΤΩΣΗ ΑΠΩΛΕΙΑΣ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ Ή ΓΙΑ ΤΗ ΣΥΝΤΗΡΗΣΗ ΤΟΥ
ΑΝΕΜΙΣΤΗΡΑ.
ΣΗΜΕΙΩΣΗ: ΟΙ ΑΝΕΜΙΣΤΗΡΕΣ ΜΕ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ΔΕΝ ΜΠΟΡΟΥΝ ΝΑ ΕΛΕΓΧΘΟΥΝ ΑΠΟ ΔΙΑΚΟΠΤΗ ΤΑΧΥΤΗΤΑΣ
ΤΟΙΧΟΥ Ή ΑΠΟ ΔΙΑΚΟΠΤΗ ΦΩΤΙΣΤΙΚΟΥ ΤΟΙΧΟΥ.
GS-78013-WH09
Ονομαστική Απομακρυσμένο
τάση
1,5V, AAA X 4
220-240V, 50HZ 1,5V, AAA X 4
220-240V, 50HZ 1,5V, AAA X 4
Ανεμιστή-
ρας (Watt)
55W
55W
55W
64
Λάμπα
Κυκλική λάμπα Τ5, 55W, G10q
Κυκλική λάμπα Τ5, 55W, G10q
Κυκλική λάμπα Τ5, 55W, G10q
Βραχίονας στήριξης
Ξυλόβιδες
Εικόνα 2
