Manuales relacionados para QSC Axon DTH1620
Resumen de contenidos para QSC Axon DTH1620
- Página 1 Axon DTH1620 ® Amplificador para atracciones temáticas Manual del usuario Modelo: DTH1620 TD-001622-02-A *TD-001622-02*...
-
Página 2: Explicación De Los Símbolos
EXPLICACIÓN DE LOS SÍMBOLOS El término "¡ADVERTENCIA!" indica instrucciones con respecto a la seguridad personal. Si no se siguen dichas instrucciones, se pueden ocasionar lesiones o la muerte. El término "¡PRECAUCIÓN!" indica instrucciones con respecto a posibles daños al equipo físico. Si no se siguen dichas instrucciones, se pueden ocasionar daños al equipo que pueden no estar cubiertos por la garantía. -
Página 3: Mantenimiento Y Reparaciones
QSC o por un distribuidor internacional autorizado de QSC. QSC no se hace responsable de ninguna lesión, perjuicio o daños relacionados en los que se incurra por no facilitar el cliente, propietario o usuario del equipo dichas reparaciones. En caso de avería, póngase en contacto con el Servicio de atención al cliente de QSC para recibir ayuda. -
Página 4: Declaración De La Rohs
Declaración de la RoHS El amplificador QSC de la serie DTH1620 cumple con las directivas "RoHS de China". Se proporciona la tabla siguiente para la utilización del producto en China y sus territorios: Amplificadores QSC DTH1620 y de la serie DTH1620 有毒有害物质或元素... -
Página 5: Tabla De Contenido
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Protocolo de comandos Axon DTH1620 . - Página 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Atención al cliente de QSC .
-
Página 7: Introducción

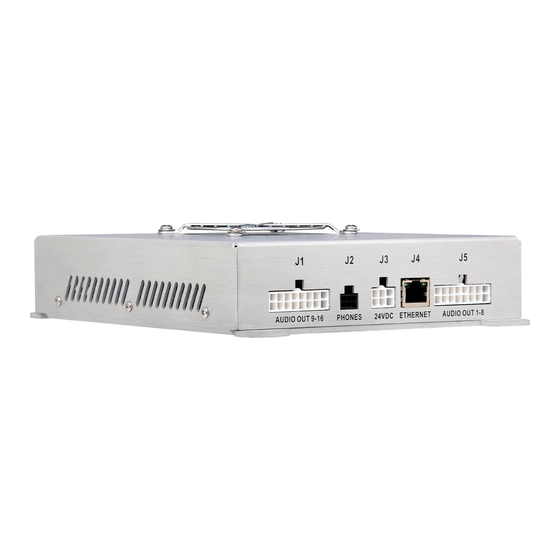

Introducción El dispositivo Attero Tech de QSC DTH1620 es un amplificador Dante/AES67 de 16 canales x 20 W diseñado para aplicaciones relativas al entretenimiento temático y al teatro de inmersión. Presenta un diseño robusto y compacto que ofrece un dispositivo económico de amplificación de audio en red para atracciones a nivel individual. -
Página 8: Pines De Salida De Los Conectores
Pines de salida de los conectores Salida de audio – J1 Canal- Números de los canales Canal 9 Salida+ 9 Salida- 10 Salida+ 10 Salida- 11 Salida+ 11 Salida- Números de los pines 12 Salida+ 12 Salida- 13 Salida+ 13 Salida- 14 Salida+ 14 Salida- 15 Salida+... -
Página 9: Interfaz De Red - J4
Interfaz de red – J4 Descripción DATOS_A+ DATOS_A- DATOS_B+ DATOS_C+ DATOS_C- DATOS_B- 8 7 6 5 4 3 2 1 DATOS_D+ DATOS_D- — Tabla 4 — Salida de audio – J5 Canal + Canal – Números de los canales 1 Salida+ 1 Salida- 2 Salida+ 2 Salida-... -
Página 10: Vista Superior Del Amplificador
Vista superior del amplificador 1 (4x) Consulte la — Imagen 2 Cuatro orificios de montaje de 0,177” (4,5 mm) FACTORY RESET – Introduzca una herramienta no conductora en el orificio FACTORY RESET de 0,188” (4,78 mm) y, a continuación, presione el botón de FACTORY RESET restaurar (reset) durante, al menos, 3 segundos. -
Página 11: Instalación
Instalación Dimensiones 169,16 mm 51,46 mm 6,660 pulg 2,02 pulg 145,03 mm 45,97 mm 5,710 pulg 1,809 pulg 4x Ø 0,177 pulg 4,49 mm 172,72 mm 6,80 pulg 176,53 mm 6,95 pulg — Imagen 4 — TD-001622-02-A... -
Página 12: Montaje
Montaje El sistema Axon DTH1620 puede montarse en cualquier orientación, sobre una superficie plana que cumpla con los requisitos dimensionales que se describen en la sección “Dimensiones” en la página 5. La superficie no debe estar expuesta a la lluvia, la condensación de humedad, el calor o el frío excesivos y tiene que ser lo suficientemente resistente para sostener el amplificador,... -
Página 13: Protocolo De Comandos Axon Dth1620
Protocolo de comandos Axon DTH1620 El DTH1620 utiliza DHCP por defecto para obtener la dirección IP. Se puede establecer una dirección IP estática utilizando el controlador Dante. Se utiliza el puerto UDP 49494 para enviar el comando. Los siguientes comandos están disponibles para el DTH1620. Versión 1.2 Conjunto de comandos de DTH1620 Descripción... -
Página 14: Identificar Dispositivo / Encontrar Unidad
Identificar dispositivo / Encontrar unidad Los siguientes comandos pueden utilizarse para localizar un dispositivo al parpadear los LED del dispositivo que no están asignados a error. Cuando se manda el comando "Identificar dispositivo", con el modo establecido en "encendido" (on) (ID 1<CR>), los LED que no están asignados a error parpadean hasta que se manda otro comando "Identificar dispositivo"... -
Página 15: Obtener/Establecer Un Límite En Los Auriculares
Obtener/Establecer un límite en los auriculares “Interfaz de los auriculares – J2” en la página 2 Este conjunto de comandos obtiene y establece el límite de volumen de los auriculares. Los ajustes válidos están entre -103dB y 24 dB. De forma opcional, el volumen de los auriculares está controlado por un potenciómetro de 10 kΩ, que se conecta entre los pines 2 y 6 del conector J2. -
Página 16: Obtener/Establecer El Volumen Maestro De Salida
Obtener/Establecer el volumen maestro de salida Este conjunto de comandos obtiene y establece el volumen maestro de salida. El intervalo es de 24 dB a -103 dB. El volumen maestro se aplica después de los ajustes de volumen para cada canal. El volumen maestro debe establecerse en 0 db para que pase directamente los volúmenes de los canales. -
Página 17: Obtener Datos De Medición
Obtener datos de medición Este comando obtiene todos los datos de medición para todos los canales de Dante. La respuesta contiene 64 valores en formato hexadecimal. • Los valores 1 a 16 representan los niveles de medición para los canales Dante RX 1 a 16. •... -
Página 18: Especificaciones
Especificaciones Descripción de la especificación Resultado de la prueba Información adicional Respuesta de frecuencia (8 ohmios) 1 W +0,5 dB/-1,5 dB Respuesta de frecuencia (8 ohmios) 20 W +0,5 dB/-1,5 dB Respuesta de frecuencia (16 ohmios) 1 W +1,0 dB/-0,5 dB Respuesta de frecuencia (16 ohmios) 10 W +1,0 dB/-0,5 dB Ruido (20 Hz - 20 kHz) a 8 Ω... -
Página 19: Contacte Con Qsc
Servicio Técnico de QSC. © 2020 QSC, LLC. Reservados todos los derechos. QSC y el logotipo de QSC son marcas comerciales registradas de QSC, LLC en la Oficina de Patentes y Marcas Comerciales de EE. UU. y en otros países. Todas las demás marcas comerciales son propiedad de sus respectivos propietarios.
