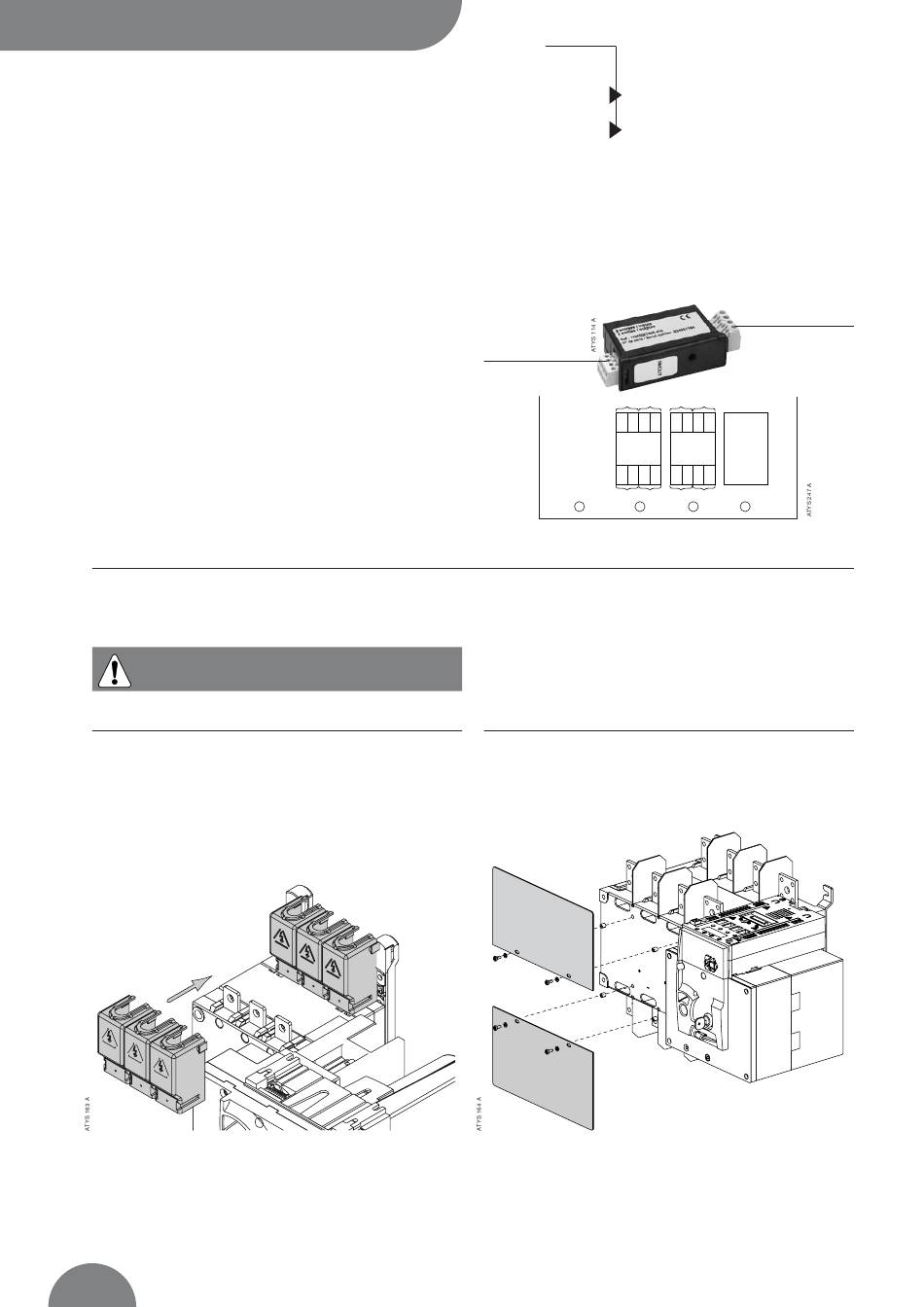

Sistema de conmutación
INSTALACIÓN
ATyS 6m
Montaje de los accesorios (instalación cliente)
>
Numeración de entradas / salidas
Las entradas / salidas pueden llegar hasta cuatro en
caso de utilización de dos módulos opcionales 2E / 2S.
Por lo tanto, la numeración de las entradas y de las
salidas coincide con el posicionamiento de los módu-
los opcionales en los emplazamientos. Va en orden
cronológico contando desde el primer módulo (2E / 2S)
detectado y sin contar el módulo de Comunicación.
KIT DE TOMA DE TENSIÓN Y DE ALIMENTACIÓN
Véase párrafo Conexiones para efectuar la conexión
del kit de toma de tensión.
Se debe montar antes de conectar la potencia.
CUBREBORNES SUPERIOR O INFERIOR
(DISPONIBLE ≤ 630 A)
• Montaje del cubrebornes indistintamente en la parte
superior, inferior, delantera o trasera del producto
• Sólo se puede montar el cubrebornes delantero en
caso de puenteado de los terminales y de utilización
del kit de toma de tensión y de alimentación.
12
ATyS
Ejemplo: asignación In1 a In4 y Ou1 a Ou4
Entradas
PANTALLAS DE PROTECCIÓN DE LOS
TERMINALES
Dimensiones
Sentido del montaje
Montaje de los accesorios
(instalación cliente)
Accesorios de fábrica
In3 In4 In1 In2
I I I I I I I I
14 13 24 23 14 13 24 23
C
2E/2S 2E/2S
O
M
O O O O O O O O
24 23 14 13 24 23 14 13
Ou4 Ou3 Ou2 Ou1
4 3 2 1
SOCOMEC - Ref.: 532 529 A
Salidas
