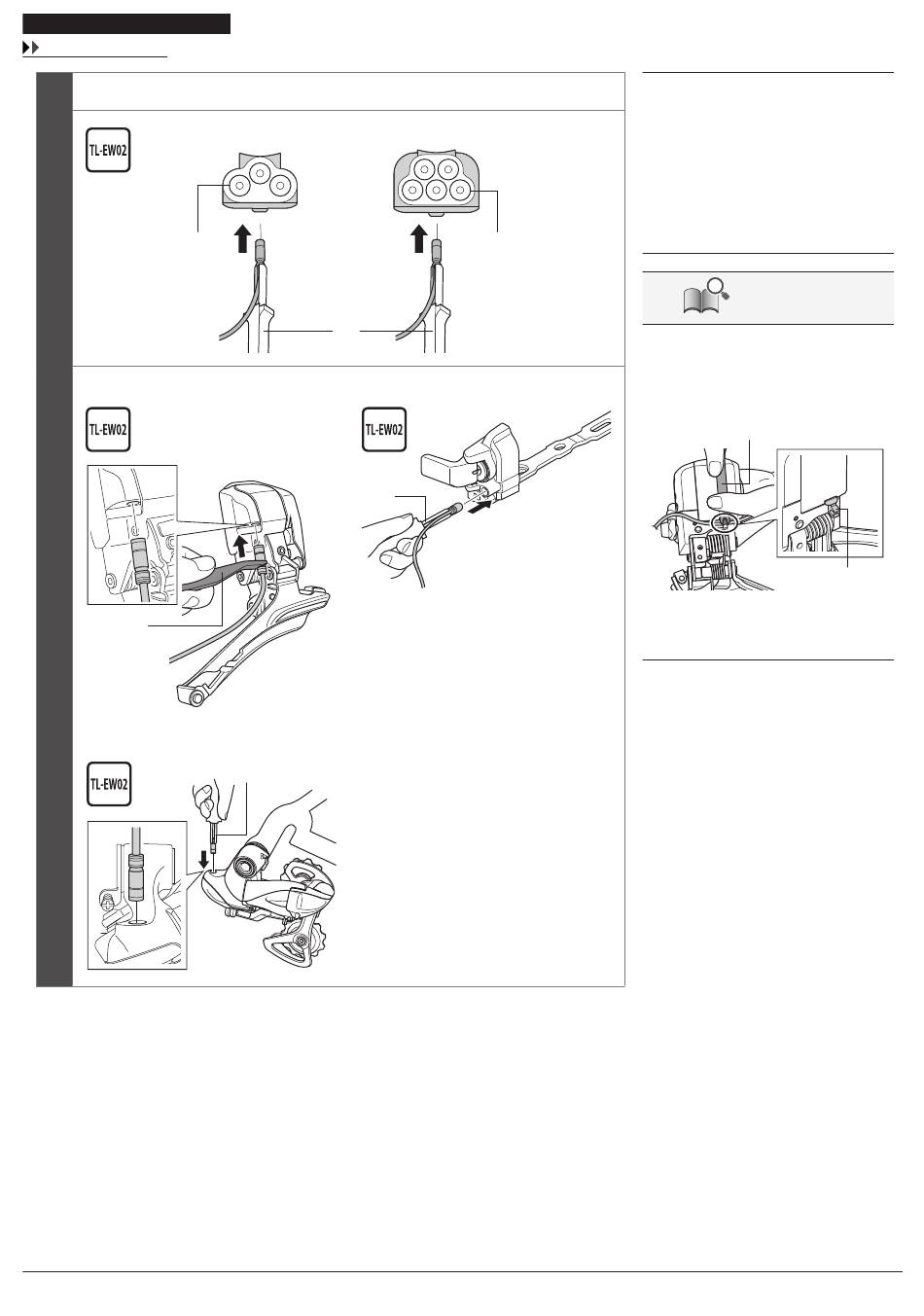

CONEXIÓN DE CABLES ELÉCTRICOS
Conexión del empalme B
Conecte el cable eléctrico al empalme A, el desviador, el cambio y el soporte de la batería.
(C)
Desviador delantero
3
(E)
Cambio
(A)
(E)
Soporte de la batería
(E)
(E)
(B)
(D)
54
(A)
SM-EW90-A
Empalme A
(B)
SM-EW90-B
Empalme A
(C)
3 puertos para E-TUBE
(D)
5 puertos para E-TUBE
(E)
Herramienta original de Shimano
TL-EW02
CONSEJOS TÉCNICOS
FD-6870 tiene un soporte para el cable en la
parte trasera. Tras la conexión, acople el cable
como se muestra en la ilustración.
Si tiene dificultades para acoplar el cable,
extraiga la rueda trasera.
Herramienta original de Shimano TL-EW02
Soporte del cable
*
Utilizando el extremo más ancho de la
herramienta original de Shimano TL-EW02,
sujete el cable eléctrico al soporte del cable.
