2.5.2 Extracción de los componentes
electrónicos
Los componentes electrónicos de la ID50 son: la placa
base (PCB), la pantalla LCD y la carátula. Se suministran
como elementos de recambio en un solo paquete, ref.:
020-635-XXX. La placa base está situada en el interior
de la caja posterior, pero SOLO se debe extraer cuando
se instale la caja posterior o si es necesario sustituirla.
PRECAUCIÓN: Los circuitos electrónicos de la
central ID50 utilizan equipos con tecnología CMOS
que pueden dañarse debido a descargas estáticas.
Se DEBEN tomar las precauciones pertinentes
cuando se manipulen las placas del circuito.

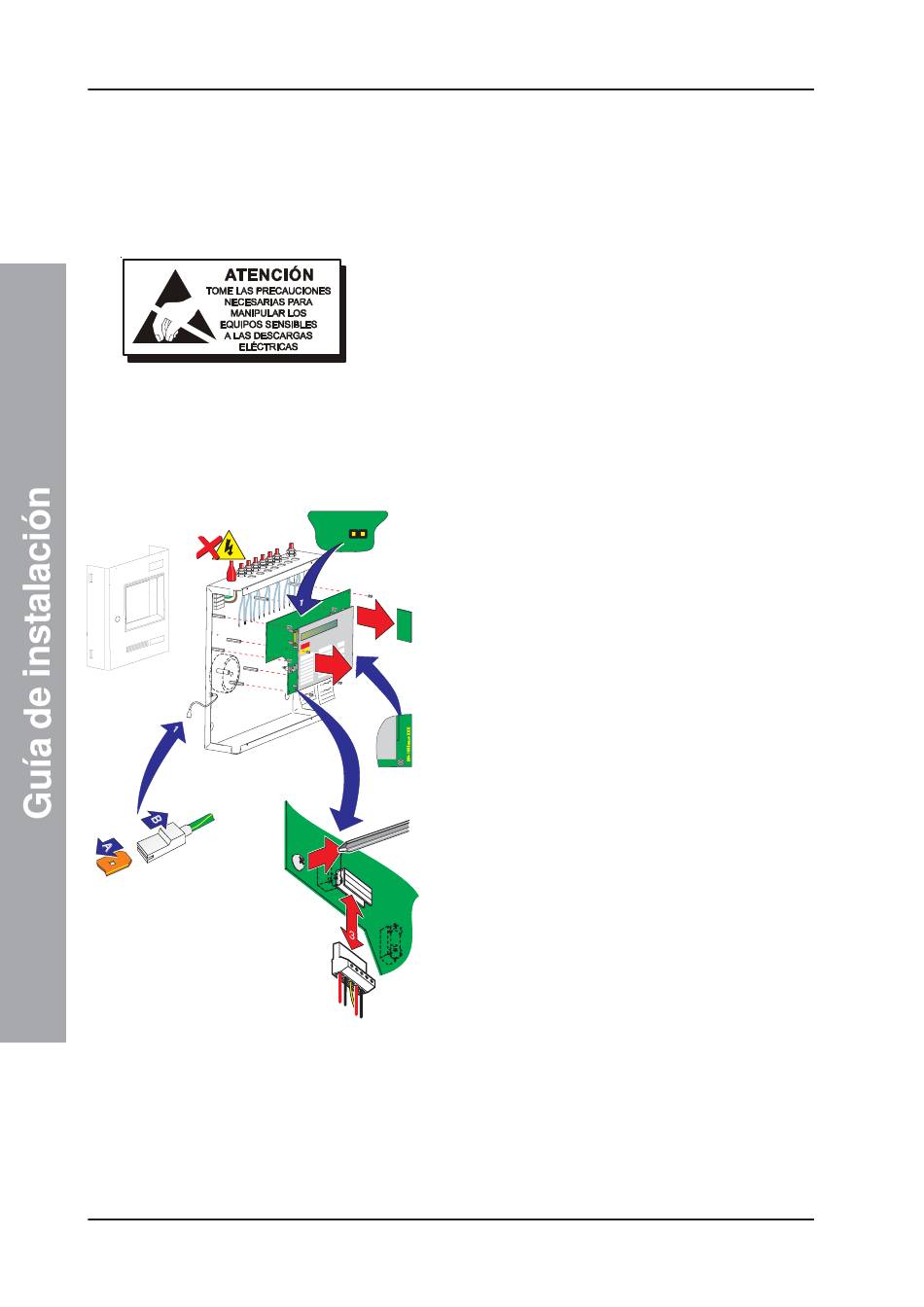

Procedimiento
Cuando instale la caja posterior, o si es necesario retirar
la placa base por cualquier otro motivo, siga estas
indicaciones:
1 Retire la tapa y guárdela en un lugar seguro, véase la
J19
sección 2.5.1: Extracción de la tapa. A
TB3
continuación, realice una copia de seguridad de la
configuración actual del sistema, teniendo en cuenta
que, en algunos casos, es necesario, al conectar el
ordenador, desconectar la conexión del puente J19.
4
Nota: La terminación plana de la caja posterior que se
conecta a la tapa incorpora una lengüeta de
6
bloqueo. Para retirar esta conexión, estire del
conector (B), NO del cable de conexión a tierra,
para separarlo de la terminación plana (A).
2 Aísle la fuente de alimentación principal y desconecte
el cable de conexión a la batería (si está conectado).
3 En el conector TB1 (en la placa base), desconecte,
con cuidado, el cable de alimentación principal y
baterías.
4 Tomando las precauciones antiestáticas
6
adecuadas, retire la placa de interfaz RS485, si está
instalada (véase la Sección 2.7.1, Instalación del
módulo interfaz RS485).
5 En la placa base, observe la polaridad y conexiones
de todos los cables y los ajustes de los puentes. Con
un destornillador, afloje los tornillos de seguridad del
conector. Con cuidado, fije todos los extremos de los
cables externos separados de los componentes
electrónicos y de la caja posterior.
6 Con un destornillador, retire los ocho tornillos M3 x
8mm de la placa base. Levante suavemente y separe
la placa base de los pernos, guárdela en una bolsa
antiestática en un lugar seguro.
Nota: Si fuera necesario devolver la placa al fabricante,
anote el número de serie y el nivel de revisión
(situado en un extremo de la placa).
12
