- Allumer le brûleur.
- Au bout d'au moins une minute après l'allumage, extraire
le détecteur de flamme de son logement, l'obscurcir en
simulant l'absence de flamme (fermer avec un chiffon l'ou-
verture dédiée au détecteur de flamme). Ainsi, la flamme
du brûleur doit s'éteindre. L'appareillage se bloque dans le
délai déterminé par le programme. Débloquer l'appareillage
uniquement par l'intermédiaire d'une intervention manuelle
en appuyant sur le bouton prévu.
RÉGLAGE DE L'AIR SUR LA TÊTE DE COMBUSTION
La tête de combustion est munie d'un dispositif de réglage qui
permet d'ouvrir ou de fermer le passage de l'air entre le disque
et la tête. En fermant le passage, on parvient à obtenir une haute
pression en amont du disque même en présence de faibles dé-
bits. La vitesse et la turbulence importantes de l'air permettent
une meilleure pénétration de ce dernier dans le combustible, et
donc un mélange meilleur et une flamme plus stable. Il peut être
nécessaire d'avoir une pression d'air élevée en amont du disque,
pour éviter les pulsations de flamme, cette condition est pratique-
ment indispensable lorsque le brûleur fonctionne sur un foyer
pressurisé et/ou à haut rendement thermique.
Le dispositif qui ferme l'air sur la tête de combustion doit être pla-
cé dans une position telle à toujours obtenir derrière le disque une
valeur élevée de pression de l'air. Lorsque le brûleur fonctionne à
la puissance maximale, réglez la fermeture de l'air sur la tête, de
nature à exiger une ouverture considérable du clapet qui régule
le flux d'air. Commencer le réglage par le dispositif de fermeture
de l'air sur la tête de combustion dans une position intermédiaire,
en allumant le brûleur pour un réglage approximatif, comme expli-
qué précédemment. Avancer ou reculer la tête de combustion afin
d'avoir une circulation d'air adéquate à la distribution.
Lorsque la distribution maximale souhaitée est atteinte, on
corrige la position du dispositif qui ferme l'air sur la tête de com-
bustion, en le déplaçant vers l'avant ou vers l'arrière, de manière
a obtenir un flux d'air indiqué pour la distribution avec le volet de
réglage de l'air en aspiration sensiblement ouvert.
ATTENTION / AVERTISSEMENTS
Les réglages ci-dessus sont fournis à titre indicatif ; posi-
tionner la tête de combustion en fonction des caractéris-
tiques du foyer.

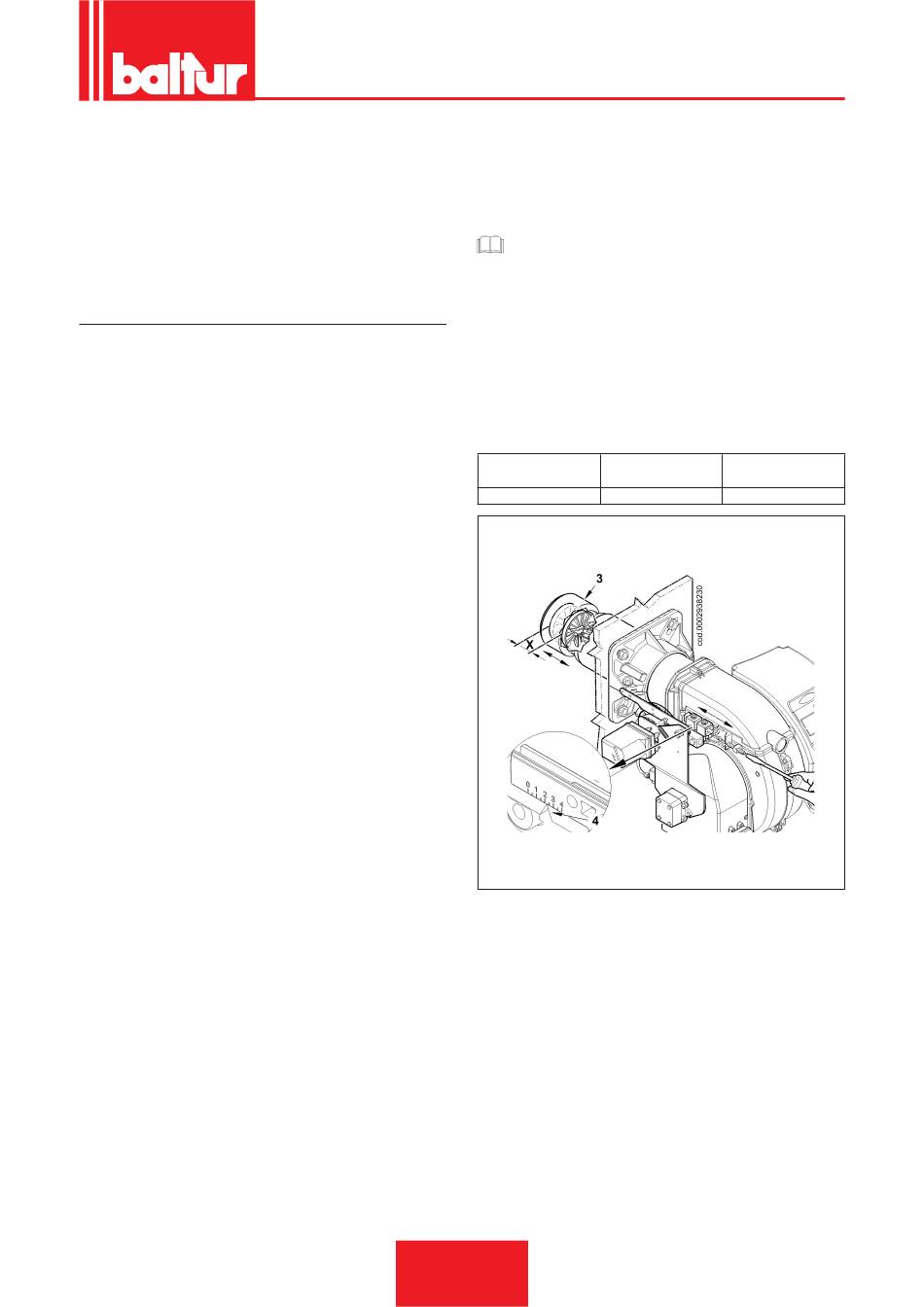

X = Distance tête-disque ; régler la distance X en suivant les indi-
cations ci-après :
a) desserrer la vis 1.
b) agir sur la vis 2 pour positionner la tête de combustion 3 en se
référant au repère 4.
c) régler la distance X entre les valeurs minimale et maximale
suivant les indications du tableau.
BRÛLEUR
TBML 60P
25 / 42
0006160070_201802
FRANÇAIS
Valeur indiquée par le
X
repère 4
64 ÷ 40
1,3 ÷ 4
