Tri-Tech
Medical Inc.
Conexión del panel frontal de alarmas al suministro de energía
Instalación de los transductores (no remotos)
e6456rD 06/30/17
www.tri-techmedical.com
Sitio web:
Tri-Tech Medical Inc., 35401 Avon Commerce Pkwy., Avon, Ohio 44011
Tel.: +1 800-253-8692 o +1 440-937-6244 Fax: +1 440-937-5060
Correo electrónico:
- 10 -

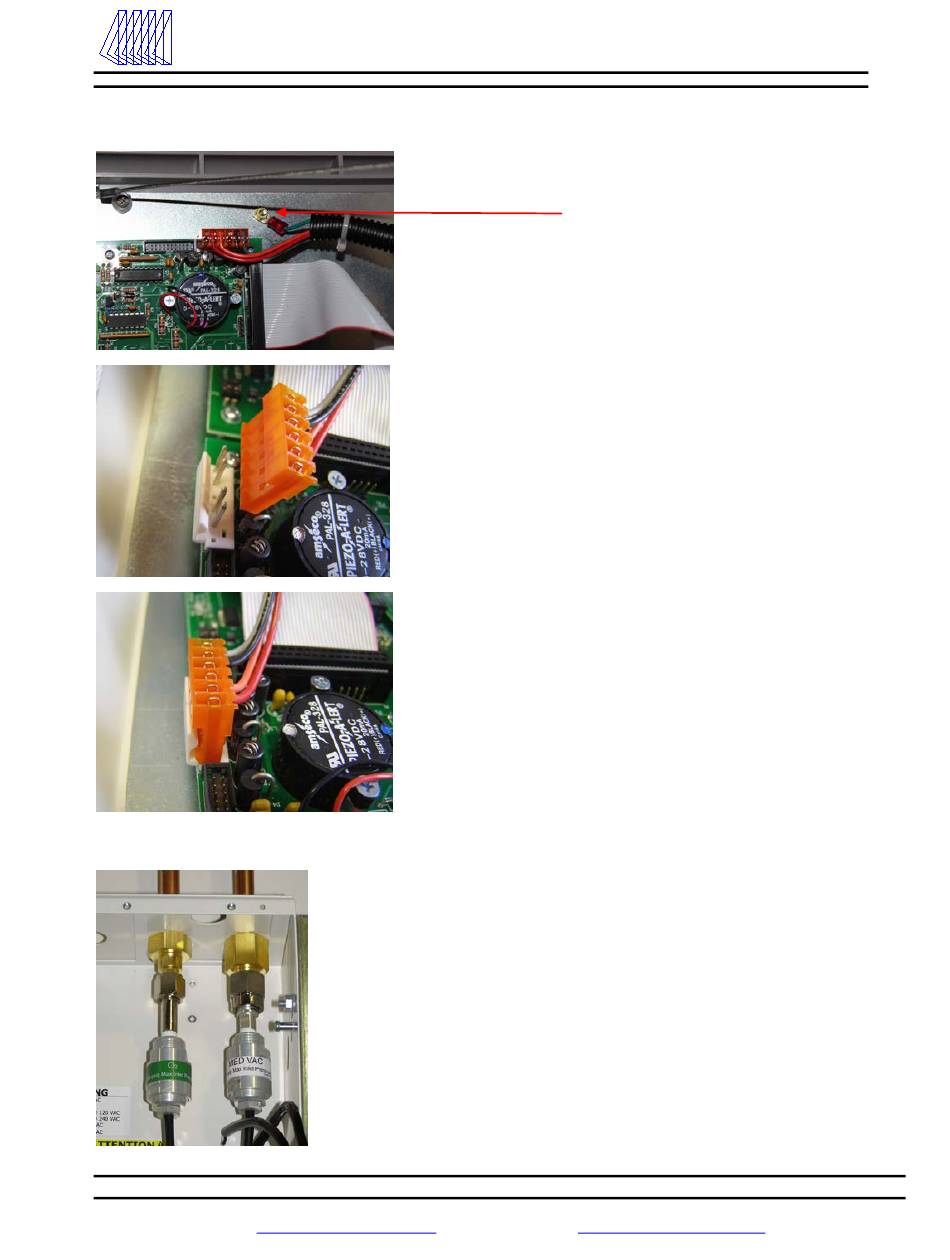

Instalación de la alarma
Conecte el cable de descarga a tierra
de color verde que se encuentra en
el arnés de cables a la clavija de
conexión a tierra en el lado
izquierdo del panel frontal, cerca del
extremo trasero izquierdo de la
placa de botones.
Fije el conector de clavija del extremo
del arnés de cables con el conector
correspondiente ubicado en el ángulo
superior izquierdo de la tarjeta de
circuitos del módulo de botones. La
clavija debe fijarse en su lugar. La
clavija puede insertarse solamente de
una manera.
Así es como debe verse el conector de
clavija con el arnés de cables cuando se
instala de manera correcta en la parte
posterior del panel del módulo de
botones.
Después de despresurizar el 150 psig
(1034,2 kPa) o mayor presión inicial
del sistema de tuberías, instalar los
transductores apropiados a los
conectores de tubo de extensión riser
apropiados dentro de la caja áspero-en.
Apriete a mano, luego apriete
ligeramente con una llave.
sales@tri-techmedical.com
Nro. 99-0500SP
