Conexión del cableado del transductor a la tarjeta de circuitos frontal de
alarmas
e6456rD 06/30/17
www.tri-techmedical.com
Sitio web:
Tri-Tech Medical Inc., 35401 Avon Commerce Pkwy., Avon, Ohio 44011
Tel.: +1 800-253-8692 o +1 440-937-6244 Fax: +1 440-937-5060
Correo electrónico:
- 12 -
Instalación de la alarma

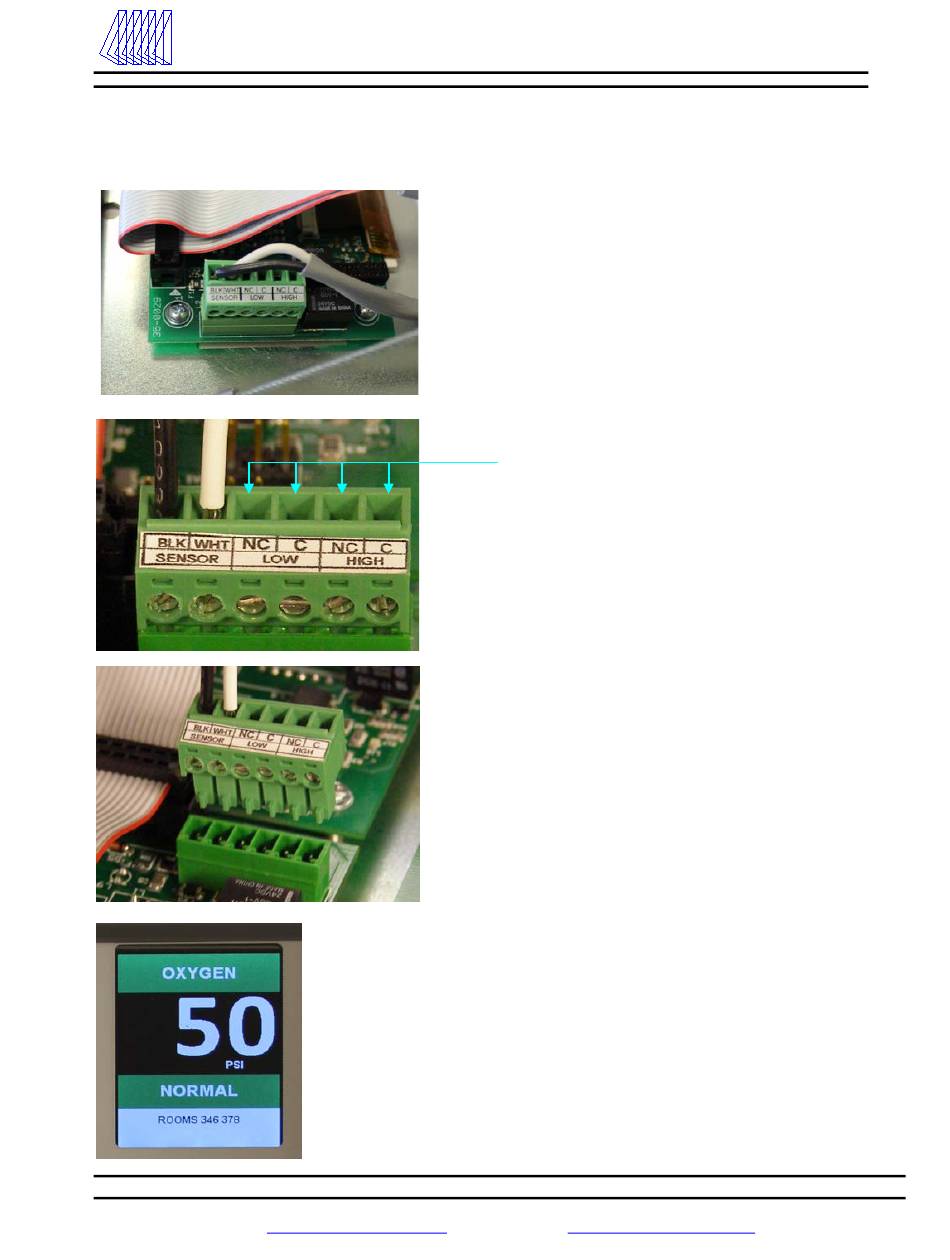

El conector de terminales de cables de la
placa de gas tiene seis ranuras de conexión de
cables. Los dos cables provenientes del
transductor deben instalarse en las ranuras de
SENSORES BLK y WHT. Estas son las dos
ranuras más cercanas al centro de la placa de
gas (como se muestra). Si el transductor se
instala de forma remota y se utilizan cables
adicionales, es preferible que las polaridades
de los cables permanezcan iguales, incluso si
cambian los colores de los cables.
Las otras cuatro ranuras de conexión son para
el control remoto opcional de las alarmas de
presión alta y baja de la línea en una alarma
principal, un sistema de gestión del edificio u
otro dispositivo.
Hay un total de 6 puntos de conexión - los
dos primeros puntos de conexión son para
el sensor transductor, los siguientes dos
puntos son para la alarma de baja presión
de la línea y los dos últimos puntos son
para la alarma de alta presión. Los
conjuntos de contacto de presión de línea
de alta y baja proporcionan un conjunto
normalmente cerrada de los contactos y
consis de un normalmente cerrado (NC) y
una conexión común (C).
La clavija del transductor se puede quitar
del módulo de gas para facilitar la
instalación de los cables.
Observe el frente del panel de alarmas para
verificar que se haya conectado el par de
cables de transductores correcto con el
módulo de gas correspondiente. Si no hay
una condición de error ni una alarma del
sistema, se conectó el transductor correcto
(coincidente con el servicio de gas) con la
placa de gas.
