Interfaz Modbus -

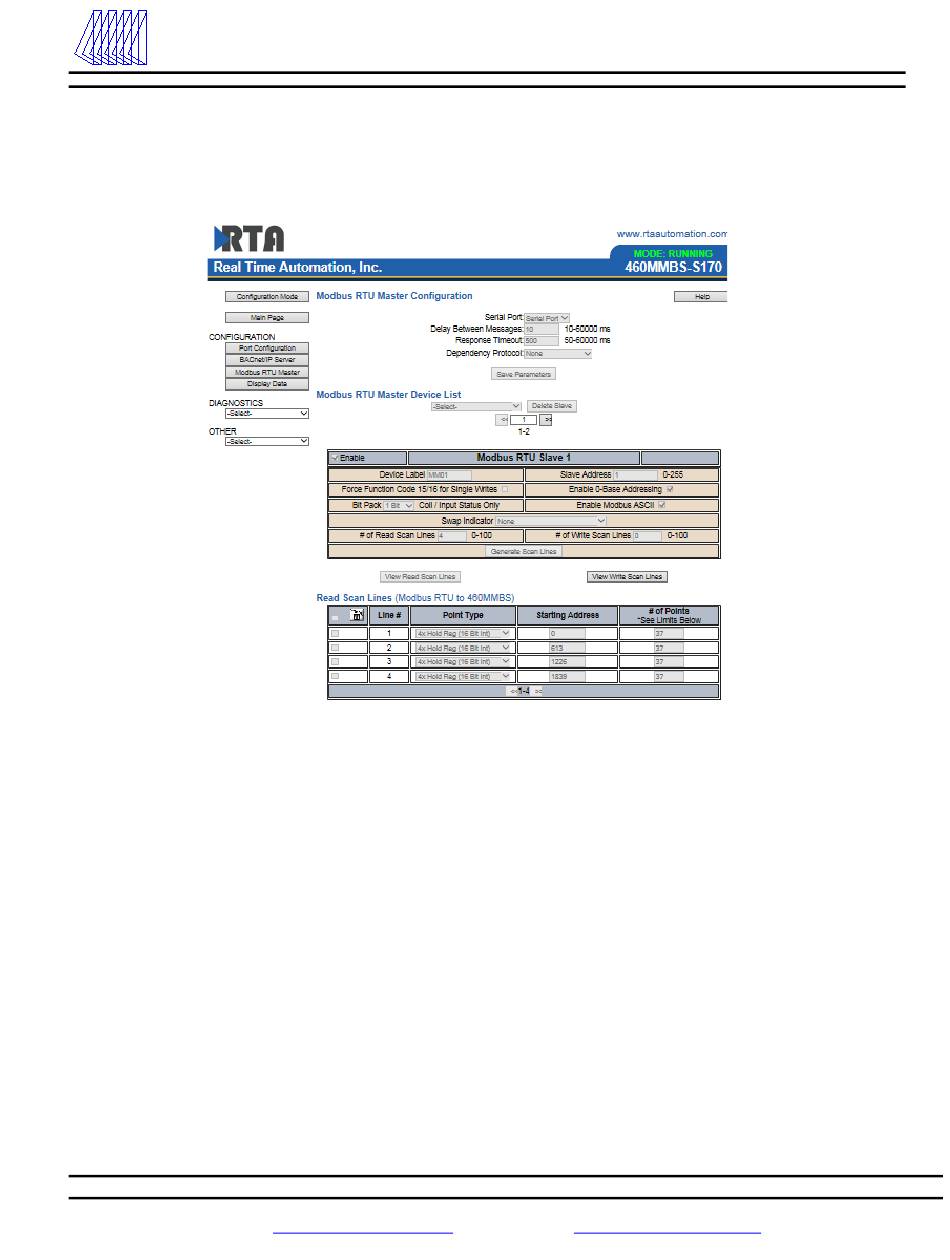

Desde la página principal del sitio web de RTA, haga clic en Modbus RTU maestro. Un ejemplo modmap de lo que se
muestra se muestra a continuación. Las líneas de lectura de lectura son generadas automáticamente por la tarjeta
Ethernet / Rabbit y coinciden con la configuración del panel de alarma. Se pueden seleccionar elementos informativos
individuales para comunicarlos al módulo BACnet para su uso en el sistema de automatización de edificios.
Configuración del servidor BACnet / IP
1.
Haga clic en el botón Servidor BACnet / IP. Esto pondrá la pasarela en modo de configuración para que pueda
editar la configuración de BACnet.
2.
Ingrese la instancia del dispositivo que el 460MMBS tendrá en la red BACnet / IP. Nota: esto debe ser único
entre todos los dispositivos BACnet en la red.
3.
En el campo Nombre Introduzca un nombre único para el dispositivo.
4.
La descripción y ubicación de los campos son opcionales. Rellenar esta información se recomienda para
identificar el dispositivo en una red.
5.
Bajo Read Groups, verifique el número de Analog Input (AI), Analog Outlet (AO), Binary Input (BI) y Binary
Output (BO) objetan a que exponga al BACnet/IP al Cliente.
6.
Haga clic en guardar parámetros.
7.
Para salvar cambios y hacer retroceder la entrada al modo que corre, haga clic en el botón Reboot Now y
después de que 5 segundos golpeen el botón Refresh. Debería ver la entrada aparecer en el Modo: Running.
