ClimateLine
air tubing
User Instructions
English • Deutsch • Français • Italiano • Español • Português • Nederlands • Svenska • Dansk • Norsk • Suomi •
简体中文 • 繁體中文
English

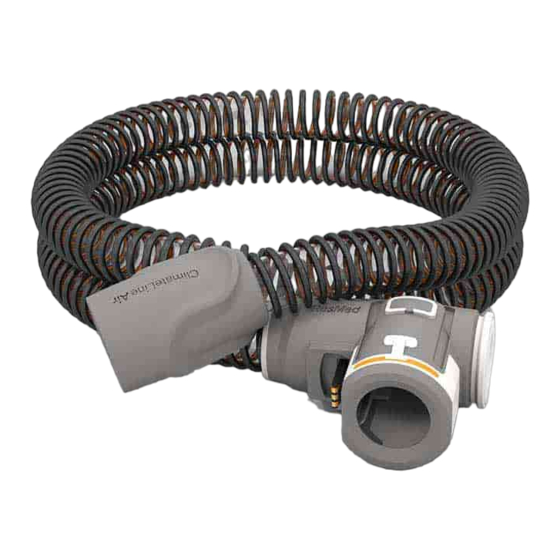

Thank you for choosing the ClimateLine, ClimateLine
'ClimateLine') air tubing. The ClimateLine is heated air tubing that delivers the desired temperature
at the mask and enables you to use Climate Control. Climate Control maintains humidity at
comfortable levels. Please read this entire user instructions before using your air tubing.
Note: The ClimateLine is designed for use only with the H5i. If you are using the S9 without the
H5i, please use your SlimLine or Standard air tubing.
Setup
1. Remove the rubber cover from the rear of the H5i.
2. Align the ClimateLine with the ClimateLine connection port so that the lock symbol is facing
up. Push the ClimateLine firmly onto the air outlet.
3. Rotate the ClimateLine clockwise until it clicks into place.
4. Connect the assembled mask system to the free end of the ClimateLine air tubing. Refer to
your S9 Welcome Guide for general setup information.
1
/ ClimateLine
™
2
/ ClimateLine
MAX ™
or ClimateLine
MAX
3
Oxy
MAX™
 Oxy (hereafter
MAX
4
English
1
