Solución de Problemas
Solución de problemas en el
sensor
Manual de Instrucciones de los Sensores Modelo D y DT de Micro Motion
continuación
Si es necesario, haga una prueba de fluido del proceso para confirmar
que la medición del medidor de caudal sea correcta.
Revisión de interferencia de RF o de voltaje transitorio
La interferencia de radio-frecuencia (RF) o de voltaje transitorio puede
afectar las señales de entrada o salida en el transmisor. Si usted cree
que hay interferencia, y puede eliminar la fuente, hágalo antes de
revisar las alternativas que se describen a continuación.
Cableado de salida. El cableado de salida puede ser afectado por la
interferencia RF. Asegúrese que el cableado de salida desde el
transmisor esté conectado a tierra adecuadamente de acuerdo a las
instrucciones del manual del transmisor. También asegúrese que no
queden hilos expuestos en cualquier extremo del cableado de salida.
Cable del medidor de caudal. Si el cable del medidor de caudal no
tiene un blindaje externo (vea la siguiente ilustración), y no está
instalado en conducto, podría ser afectado por interferencia RF.
También asegúrese que no queden hilos expuestos en cualquier
extremo del cable del medidor de caudal.

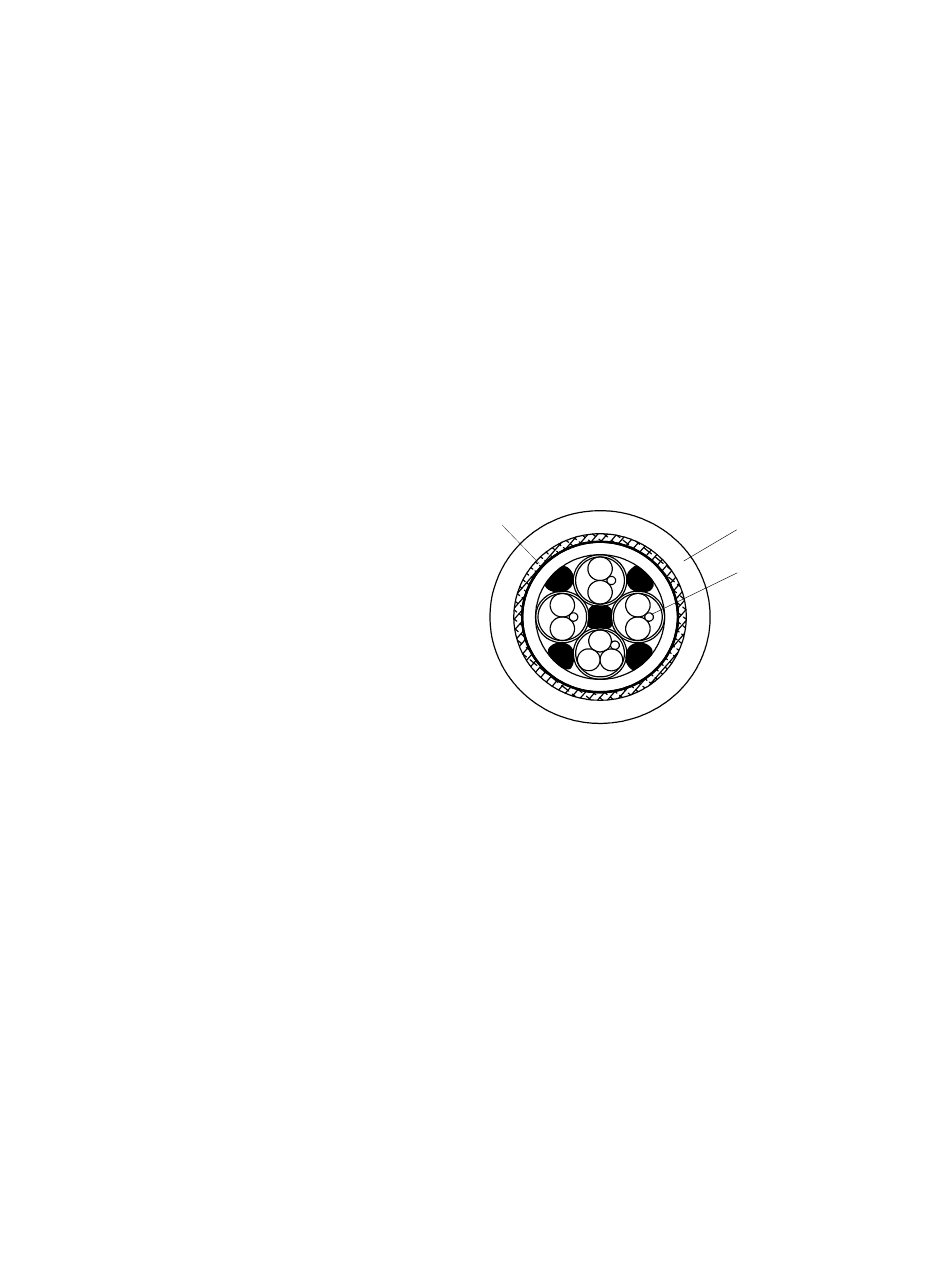

Sección transversal del cable blindado externamente
Blindaje externo
(hilo trenzado)
Las tablas de las secciones precedentes lo refieren a esta sección para
las instrucciones sobre la solución de problemas en el sensor. Para
solucionar problemas en el sensor, usted podría necesitar un multímetro
digital (DMM) o un dispositivo similar. Para algunos procedimientos,
usted podría necesitar también el manual del transmisor.
Revisión de la puesta a tierra del medidor de caudal
Se puede poner el sensor a tierra a través de la tubería, si las uniones
de la tubería están puestas a tierra, o mediante un tornillo de tierra
ubicado en la caja del sensor. Vea la siguiente ilustración. La puesta a
tierra del transmisor se describe en el manual de instrucciones del
transmisor.
Si no se pone el sensor a tierra a través de la tubería, y no aplican
estándares nacionales, siga las indicaciones proporcionadas a
continuación para poner el sensor a tierra a través de la caja de
conexiones:
• Use conductor de cobre, calibre 14 AWG (2,5 mm²) o mayor para la
puesta a tierra.
• Mantenga todos los conductores de tierra tan cortos como sea posible,
menos de 1 ohm de impedancia.
• Conecte los conductores de tierra directamente a tierra física, o siga
los estándares de la planta.
Para instalación en áreas peligrosas en Europa, use el estándar
EN 60079-14 como pauta si los estándares nacionales no aplican.
®
Pantalla (forro) del
cable
Conjuntos
individuales de
hilos con hilos de
drenado
51
