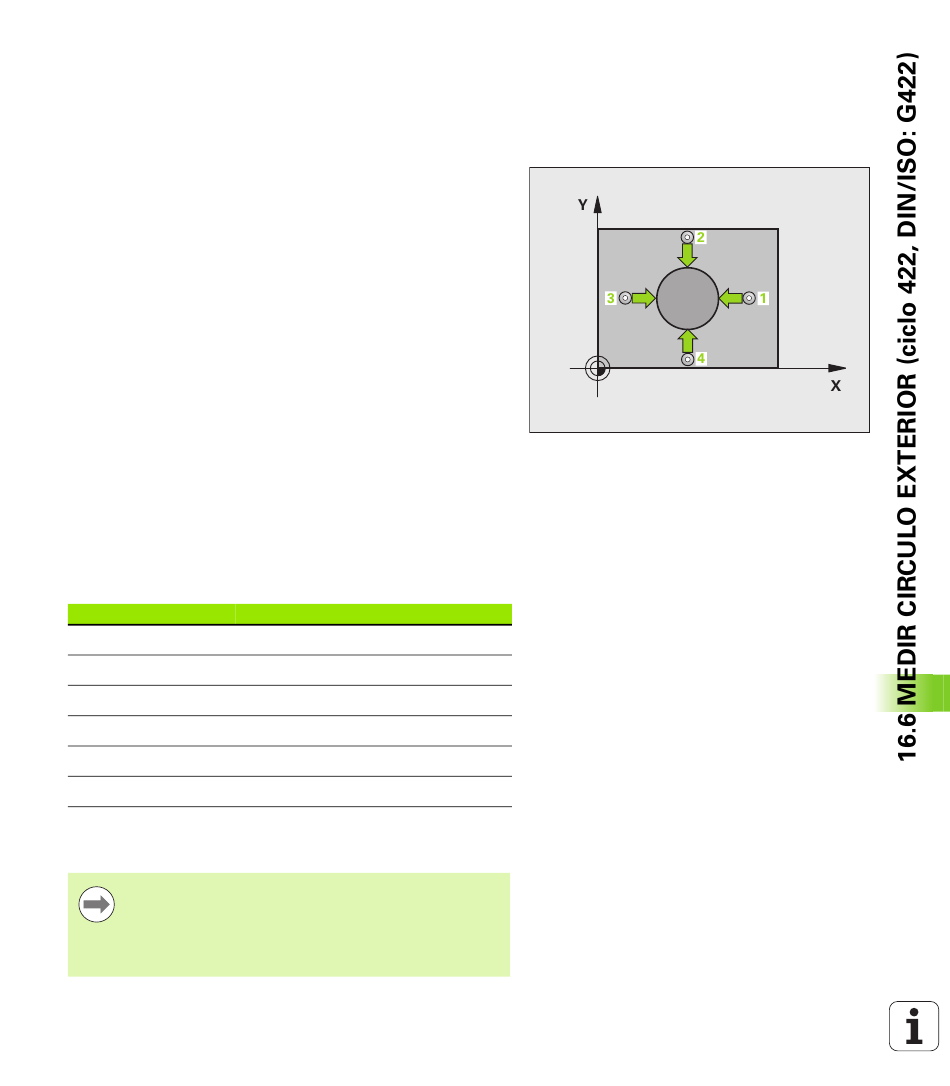

16.6 MEDIR CIRCULO EXTERIOR
(ciclo 422, DIN/ISO: G422)
Desarrollo del ciclo
Con el ciclo de palpación 422 se calcula el punto central y el diámetro
de una isla circular. Si se han definido los valores de tolerancia
correspondientes en el ciclo, el TNC realiza una comparación del valor
nominal y el real y memoriza la diferencia en los parámetros del
sistema.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bién MP6361) y según la lógica de posicionamiento (véase
"Ejecutar ciclos de palpación" en pág. 306) hacia el punto de
palpación 1. El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bién MP6360) El TNC determina
automáticamente la dirección de palpación en relación al ángulo
inicial programado
3 Después el palpador se desplaza hasta el siguiente punto de
palpación en altura de medición o en altura de seguridad
ejecuta en ese punto el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación
en el punto de palpación 4
proceso de palpación
5 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y las desviaciones en los
siguientes parámetros Q:
Nº de parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real del centro en eje auxiliar
Q153 Valor real del diámetro
Q161 Desviación del centro en eje principal
Q162 Desviación del centro en eje auxiliar
Q163 Desviación del diámetro
¡Tener en cuenta durante la programación!
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Cuanto menor sea el paso angular programado, más
imprecisas seran las medidas de la isla calculadas por el
TNC. Valor de introducción mínimo: 5°.
HEIDENHAIN iTNC 530
3
y ejecuta en ese punto el tercer o cuarto
2 y
y después
