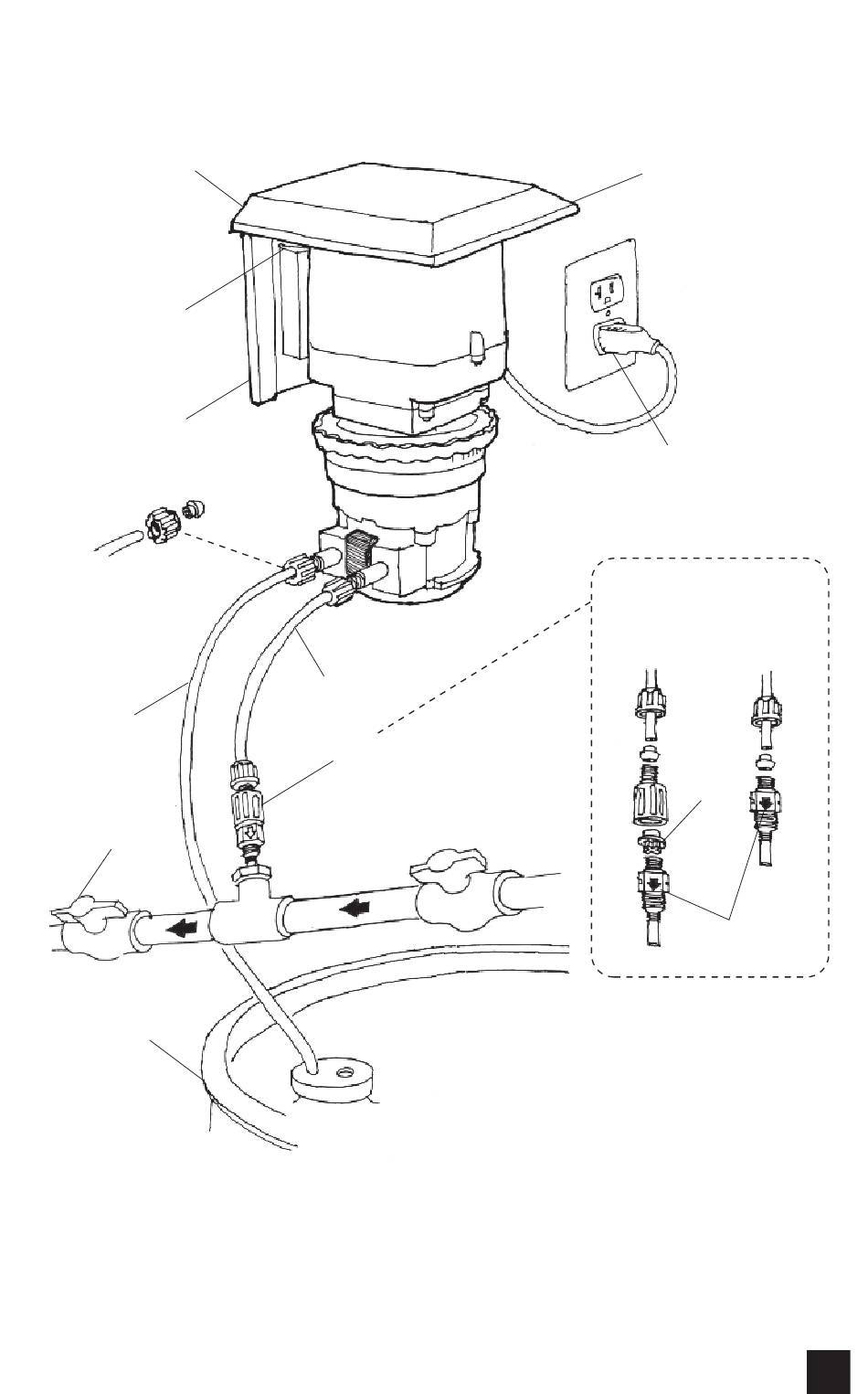

DIAGRAMA DE INSTALACION

El techo de lluvia se desliza en
el soporte de pared sin el uso
de herramientas
Interruptor "on/off"
(debajo del techo, no se
ve desde este ángulo)
Soporte de montaje de Pared
(requiere dos tornillos)
Diagrama detallado
Tubo de succión
Válvula de
corte de
circulación
Tanque de químico
EE. UU. y Canadá 1.800.683.2378, Internacional +1.904.641.1666
Tubo de descarga
Válvula de Inyección
Siempre utilice techo
de lluvia para uso a la
intemperie o si el
dosificador está sujeto
a caídas de agua.
Receptáculo con conexión a
tierra adecuado; protegido
por interruptor diferencial
Diagrama Detallado
Válvula
de Inyección
1.7 - 6.9 bar
Goma de
válvula de
inyección
Dirección de
la solución.
Conexión
de Inyección
0-1.7 bar
