Introducción al VLT 2800
Instalación del termistor (PTC)
El filtro RFI 1B/LC tiene un termistor integrado (PTC) que se
activa si se produce una temperatura excesiva. El
convertidor de frecuencia se puede programar para
detener el motor y activar una alarma mediante una salida
de relé o una salida digital si está activado el termistor.

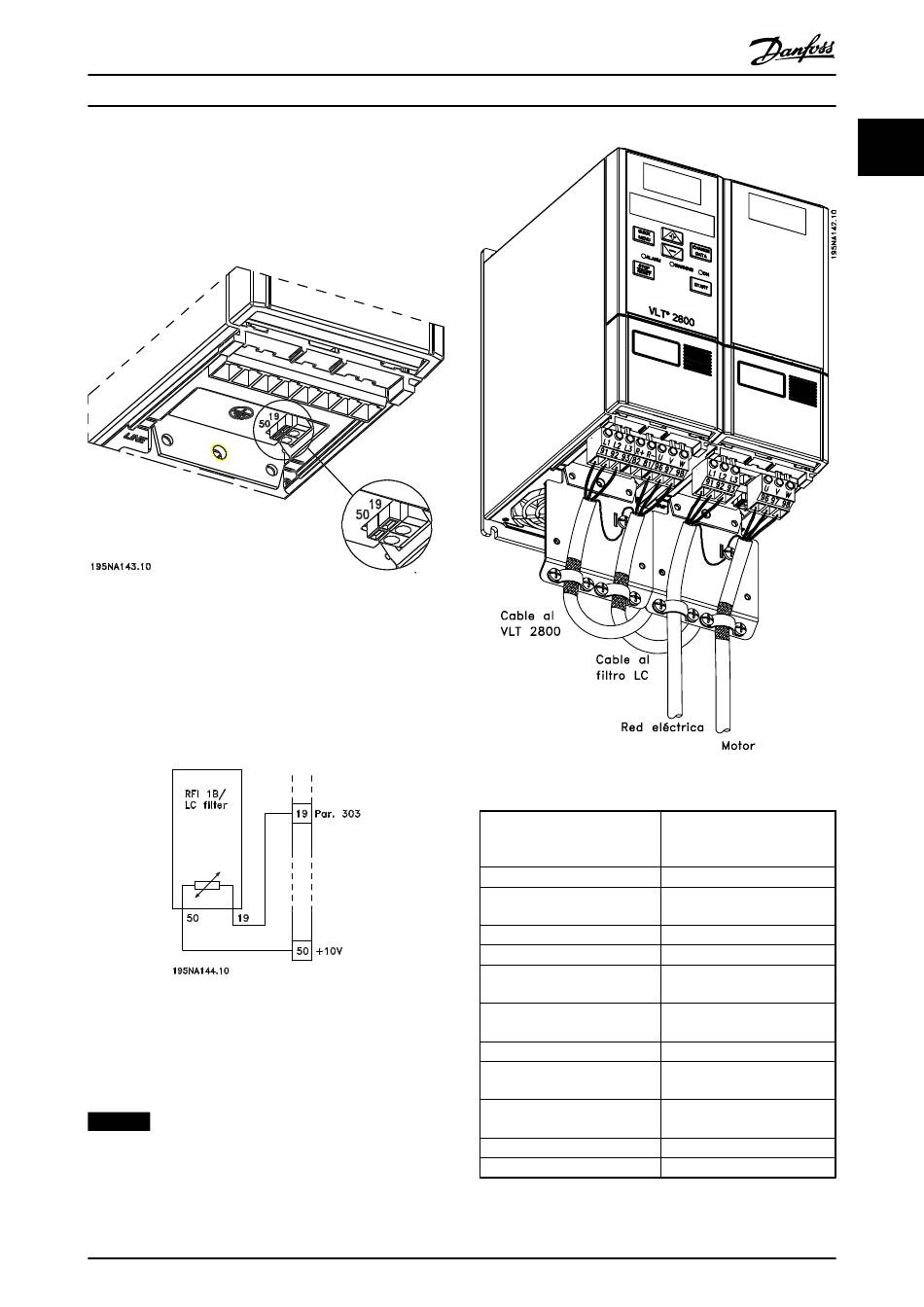

Ilustración 1.5 Instalación del termistor
El termistor se conecta entre el terminal 50 (+10 V) y una
de las entradas digitales 18, 19, 27 y 29.
En el parámetro 128 Protección térmica del motor, se puede
seleccionar [1] Aviso del termistor o [2] Desconexión del
termistor. En la Ilustración 1.7 se muestra la conexión del
termistor.
Ilustración 1.6 Conexión termistor
Para cumplir la norma EN 55011-1B, el módulo de filtro
RFI 1B debe instalarse en un convertidor VLT 2800 con
filtro RFI 1A integrado.
AVISO!
El filtro RFI 1B/LC no es adecuado para dispositivos de
200 V debido a la alta intensidad de entrada 1Ø.
MG27E405
Guía de diseño
Ilustración 1.7 Ejemplo de conexión para filtro RFI 1B/LC
Longitud máxima del cable
(apantallado/blindado) de
380-480 V
Protección
Intensidad nominal máxima
Tensión máxima
Tensión máxima a tierra
Distancia mínima entre el VLT y
el filtro RFI 1B/LC
Distancia mínima por encima y
por debajo del filtro RFI 1B/LC
Montaje
Dimensiones 195N3100 4,0 A
al. × an. × pr. (mm)
Dimensiones 195N3101 9,1 A
al. × an. × pr. (mm)
Peso 195N3100 4,0 A
Peso 195N3101 9,1 A
Tabla 1.6 Datos técnicos del filtro RFI 1B/LC del VLT 2803-2875
Danfoss A/S © Rev. 09/2014 Reservados todos los derechos.
25 m (En 1A: 50 m)
IP20
4,0 (N.º de pedido: 195N3100);
9,1 (N.º de pedido: 195N3101)
480 V CA
300 V CA
Lado a lado
100 mm
Solo montaje vertical
200 × 75 × 168
267,5 × 90 × 168
2,4 kg
4,0 kg
