1 • INSTALACIÓN
• Dimensiones exteriores y de perforación;
colocación y fijación al panel
108
96
48
44,5
105
10
Montaje en el cuadro
Fijar los instrumentos mediante la brida correspondiente, antes de
efectuar las conexiones eléctricas. Para montar conjuntamente dos o
más instrumentos, para la perforación del panel, tener presentes las
medidas que se indican en el dibujo.
MARCA CE. Conformidad EMC (compatibilidad electromagnética) de
conformidad con lo establecido por la Directiva 89/336/CEE con
referencia a las normas genéricas CEI-EN61000-6-2 (inmunidad en
ambientes industriales) y EN 50081-1 (emisiones en ambientes
residenciales). Conformidad BT (baja tensión) de conformidad con lo
establecido por la Directiva 73/23/CEE, modificada por la Directiva 93/68.
MANTENIMIENTO. Las reparaciones deben ser efectuadas sólo por
personal especializado o debidamente capacitado. Interrumpir la
alimentación al instrumento antes de intervenir en sus partes internas.
No limpiar la caja con disolventes derivados de hidrocarburos (trielina,
bencina, etc.). El uso de dichos disolventes puede afectar a la
fiabilidad mecánica del instrumento. Para limpiar las partes externas
de plástico, utilizar un paño limpio humedecido con alcohol etílico o
con agua.
ASISTENCIA TÉCNICA. El departamento de asistencia técnica
GEFRAN se encuentra a disposición del cliente. Quedan excluidos de
la garantía los desperfectos derivados de un uso no conforme con las
instrucciones de empleo.
La conformidad de EMC ha sido verificada con las siguientes conexiones
FUNCIÓN
Sonda entrada termopar
Sonda entrada termorresistencia
"PT100"
Cable de alimentación
Hilos salida relé

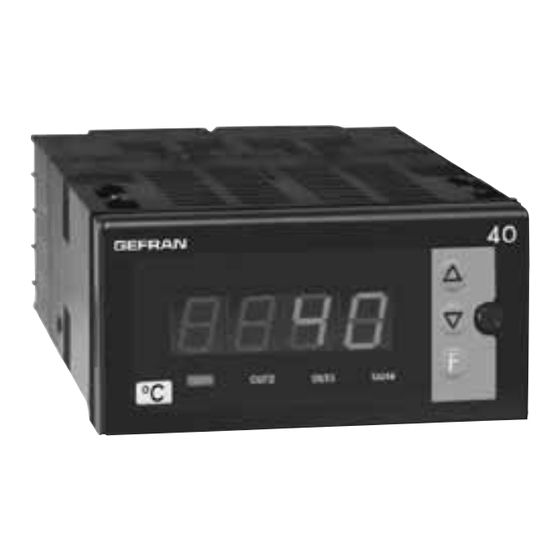

40T 96
INDICADOR DE TEMPERATURA Y ALARMAS, CON ENTRADA UNIVERSAL
115
92
!
Para una correcta
instalación léanse las
advertencias presentes
en el manual.
TIPO DE CABLE
LONGITUD.
UTILIZADA
0,8 mm
2
compensado
5 mt
1 mm
2
3 mt
1 mm
2
1 mt
1 mm
3,5 mt
2
MANUAL DE USO
ISO 9001
VERSIÓN SOFTWARE
Código 81641 / Edición 0.6 - 08/02
2 • CARACTERíSTICAS TÉCNICAS
Visualizador
Precisión
Resolución (es función del
tiempo del muestreo,
programable)
(*)
(sólo para entradas lineares)
Entrada principal
70
Termopares
Error unión fría
Tipo RTD (escala configurable
en el rango indicado, con/sin
coma decimal)
Máx.resist. de línea para RTD
Tipo PTC / Tipo NTC
Error máximo de no linearidad
Selección grados °C / °F
Rango escalas lineares
Entrada lógica
Funciones de la entrada
Alarmas
(umbrales)
Enmascaramiento
alarmas
Tipo de contacto relé
Salida lógica
Salida Triac
Configuración de fallo
(Opción) Alimentación para
sensor / transmisor
(Opc) Retransmisión analógica
Alimentación
(tipo conmutado)
Fusible (en el interior; no puede
ser sustituido por el operador)
Protección frontal
Temp. trabajo/almacenamiento
Humedad relativa
Instalación
34
1.0x / 2.0x
3, 4 dígitos color rojo altura cifras:
20mm (3 dígitos),14mm (4 dígitos)
Teclas
Tres, de tipo mecánico (INC, DEC, F)
0.2% plena escala a temperatura ambiente
25°C, tiempo muestreo ts =120msec
120msec, >13bit - 8000 puntos
60msec, >13bit - 8000 puntos
30msec, >12bit - 4000 puntios
15msec, >11bit - 2000 puntos
TC, RTD, PTC, NTC
60mV, 1V Ri ≥ 500KΩ; 5V, 10V Ri ≥ 10KΩ
20mA, Ri = 50Ω. filtro digital configurable
J, K, R, S, T, B, E, N
(IEC 584-1, CEI EN 60584-1, 60584-2)
L GOST, U, G, D, C. bajo pedido, es posible
incluir una linearización personalizada
0,1° / °C
DIN 43760 (PT100), JPT100
20Ω
990Ω, 25°C / 1KΩ, 25°C
Véase parámetro tP
Configurable desde teclado
-1999...9999 (convisualizador 4 dígitos)
-999...999 (con visualizador tres dígitos);
coma decimal configurable; es posible
incorporar una linearización de 32 segmentos
Ri = 5,6KΩ (24V, 4mA), aislamiento 1500V
Configurables en reset memoria alarmas, hold,
lógica
flash, cero, selección valor de pico máx., mín.,
pico-pico
Un máximo de 3 configurables de tipo:
absolutas, relativas, relativas simétricas.
Configuración de histéresis
- exclusión al encendido
- memoria, reset de tecla y/o contacto
- colocación filtro de retardo (DON, DBI, DOF, DPO)
- activación de un tiempo mínimo para su
intervención
NO (NC) 5A 250V
11Vdc, Rout = 220Ω (6V/20mA)
20...240Vac ±10%, 3A max. Snubberless, (sin
amortiguación), carga inductiva y resistiva I
Posibilidad de configurar el estado de las
alarmas en situación de fallo de la sonda
24V ±10%, 50mA
15V para transmisor, max. 50mA
1,2V para potenciómetro > 100Ω
4...20mA sobre máx. 150Ω
(std) 100...240Vac/dc ±10%, 50/60Hz, 7,5VA
(opt) 11...27Vac/dc ±10%, 50/60Hz,7,5VA
100...240VAC/DC -tipo T-500mA-250V
11...27VAC/DC - tipo T - 1,25A - 250V
IP65
0...50°C / -20...70°C
20...85% Ur sin condensaciones
en panel, extraíble frontalmente
Peso
320 g en versión completa
(*)
(*)
(*)
2
t =128A
2
S
