  • Página 1 AUMATIC AC 01.1 PROFIBUS-DP Instrucciones breves para conexión del bus ISO 9001 ISO 14001 12 100 4269 12 104 4269...

  • Página 2: Tabla De Contenido

    Índice ..........14 Direcciones de sucursales y representantes de AUMA..... . . 15...

  • Página 3: Instrucciones De Seguridad

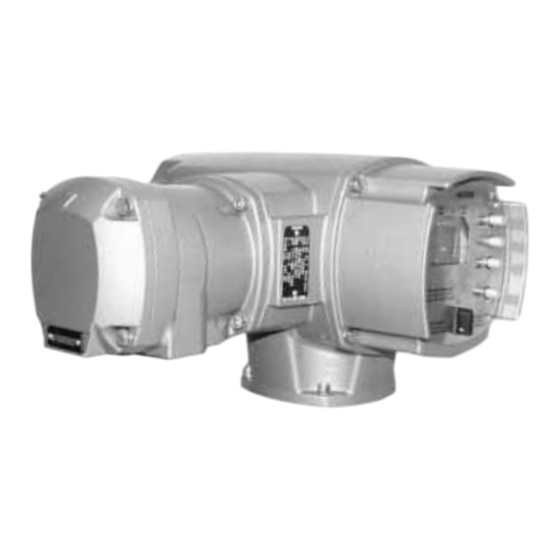

    Descripción breve Los actuadores AUMA tienen un diseño modular. El motor y los engranajes están montados en una carcasa común. Los actuadores son accionados por un motor eléctrico y controlados por el control electrónico integrado AUMATIC PROFIBUS DP.

  • Página 4: Puesta En Marcha Eléctrica

    AUMATIC AC 01.1 PROFIBUS-DP Instrucciones breves para conexión del bus Puesta en marcha eléctrica Ajuste de finales de carrera y limitadores de par Los finales de carrera, limitadores de par, y en su caso, transmisor electrónico de posición RWG o potenciómetro (opción), deben ser comprobados, y si es necesario, reajustados.

  • Página 5: Profibus-Dp

    AUMATIC AC 01.1 Instrucciones breves para conexión del bus PROFIBUS-DP Conectar cable del bus al canal 1 de acuerdo con el diagrama de conexión (figura C2). Para conexión de bus redundante, ver página10, epígrafe 3). Las resistencias de terminación para canal 1 y canal 2 son conmutadas a través de los switches (S1) y (S2) (figura C1).

  • Página 6: Conexión Del Bus Para Versión Con Protección Anti-Explosión

    AUMATIC AC 01.1 PROFIBUS-DP Instrucciones breves para conexión del bus 2.2.3 Conexión del bus para versión Al trabajar en áreas potencialmente explosivas, se deben observar las Normas Europeas EN 60079-14 con protección anti-explosión “Instalaciones Eléctricas en Áreas Peligrosas” y EN 60079-17 “Inspección y Mantenimiento de Instalaciones Eléctricas en Áreas Peligrosas”.

  • Página 7: Cables De Bus

    AUMATIC AC 01.1 Instrucciones breves para conexión del bus PROFIBUS-DP 2.2.4 Cables de bus Para la conexión de PROFIBUS-DP, utilizar solamente cables según norma DIN 19245 o EN 50170-2, cable tipo A. Se pueden conectar un máximo de 32 estaciones PROFIBUS en un segmento.

  • Página 8: Establecimiento De La Dirección Del Bus

    AUMATIC AC 01.1 PROFIBUS-DP Instrucciones breves para conexión del bus Establecimiento de la Este epígrafe solamente describe el establecimiento de la dirección del bus. dirección del bus Para el resto de indicaciones, consultar las instrucciones de servicio del actuador con AUMATIC.
  • Página 9 AUMATIC AC 01.1 Instrucciones breves para conexión del bus PROFIBUS-DP Confirmar la selección EDIT Figura ENTER PASSWORD 0 * * * :EDIT C:ESC Con los pulsadores se puede modificar el valor de la posición seleccionada. Para aceptar la entrada e ir al siguiente dígito, presionar pulsador proceder hasta introducir todos los dígitos de la contraseña.

  • Página 10: Conexión De Bus Redundante

    Instrucciones breves para conexión del bus Conexión de bus redundante La unidades PROFIBUS-DP de AUMA pueden ser conectadas con un segundo cable (redundante). Si el canal 1 falla, p.ej. debido a una rotura del cable, el esclavo cambia automáticamente al canal 2.
  • Página 11 AUMATIC AC 01.1 Instrucciones breves para conexión del bus PROFIBUS-DP Seleccionar con pulsador EDIT Figura PROFIBUS DP M1B1 VIEW EDIT Confirmar la selección EDIT Figura ENTER PASSWORD 0 * * * :EDIT C:ESC Con los pulsadores se puede modificar el valor de la posición seleccionada.

  • Página 12: Descripción De La Tarjeta Profibus Dp

    AUMATIC AC 01.1 PROFIBUS-DP Instrucciones breves para conexión del bus Descripción de la tarjeta PROFIBUS DP Figura H: Tarjeta PROFIBUS-DP Switch S1: Configuración de la tarjeta PROFIBUS: S1-1 Sólo 1 tarjeta PROFIBUS instalada: 2 tarjetas PROFIBUS instaladas: 1. Tarjeta PROFIBUS: OFF 2.
  • Página 13 AUMATIC AC 01.1 Instrucciones breves para conexión del bus PROFIBUS-DP Estas señales son entradas disponibles libremente, transmitidas por el microprocesador a la entrada de representación de proceso (OPTIONS, parte 1, bits 4-7). La entradas están conectadas internamente a 0 V a través de resistencias.

  • Página 14: Índice

    Entradas y salidas Finales de carrera Impedancia Instrucciones de seguridad Limitadores de par Mantenimiento Diagrama de cableado, protocolo de inspección final y documentación Información también disponible técnica adicional están disponibles en internet http://www.auma.com tras en internet: introducir el número de comisión.

  • Página 15: Direcciones De Sucursales Y Representantes De Auma

    Fax +852 24163763 E-Mail office@benelux.auma.com E-Mail HandwerkerE@auma.com E-Mail pcltd@netvigator.com Asvotec Termoindustrial Ltda. AUMA Polska Sp. zo. o. Werner Riester GmbH & Co. KG Rod. Cônego Cyriaco S. Pires, km 01 DONG WOO Valve Control Co., Ltd. UI. Legionów Polskich 17 Büro Ost...
  • Página 16 GF 160 – GF 250 GS 315 – GS 500 Par hasta 32 000 Nm Par hasta 360 000 Nm AUMA Riester GmbH & Co. KG AUMA Riester GmbH & Co. KG ISO 9001 P. O. Box 1362 P. O. Box 1151 ISO 14001 D - 79373 Müllheim...
