Mallorquinas correderas

4.8.2 Montaje bajo techo y montaje angular

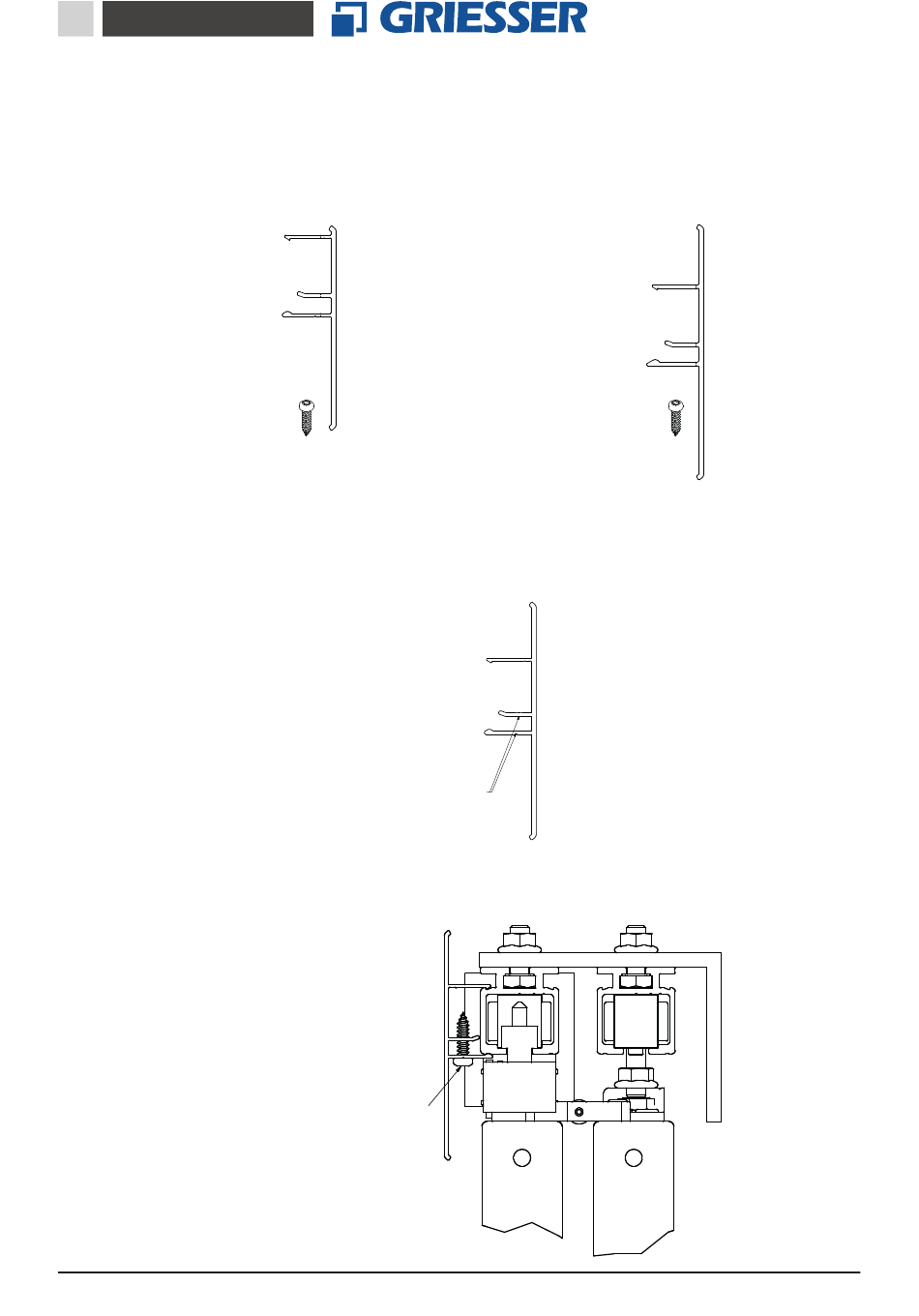

Material de montaje
Cubierta ciega TIPO K
Tornillo de cabeza de lenteja 3,9 x 16
Secuencia de montaje
Realizar una perforación previa de la cubierta
protectora junto a la muesca de taladrado,
con la broca de 2,5 mm
Distancia al borde 50 mm a izquierda y derecha
Distancia central aprox. 600 mm
mit der Linsenkopfschraube
Encajar la cubierta protectora en el perfil
Asegurar con el tornillo de cabeza de
lenteja 3,9 x 16
Version 01.19
Abdeckblende
TYP K
Linsenkopfschraube 3,9 x 16
Darstellung 1
3,9x16 TX 20 sichern
Abdeckblende
Abdeckblende
TYP G
TYP K
Cubierta ciega TIPO G
Tornillo de cabeza de lenteja 3,9 x 16
Darstellung 2
26
Abdeckblende
TYP G
Linsenkopfschraube 3,9 x 16
