Bloqueo Y Tope De Mallorquinas Correderas; Tope De Mallorquinas Correderas (Opcional); Bloqueo De Mallorquinas Correderas (Opcional) - Griesser Esquema 1L Instrucciones De Montaje

Mallorquinas correderas
4.9

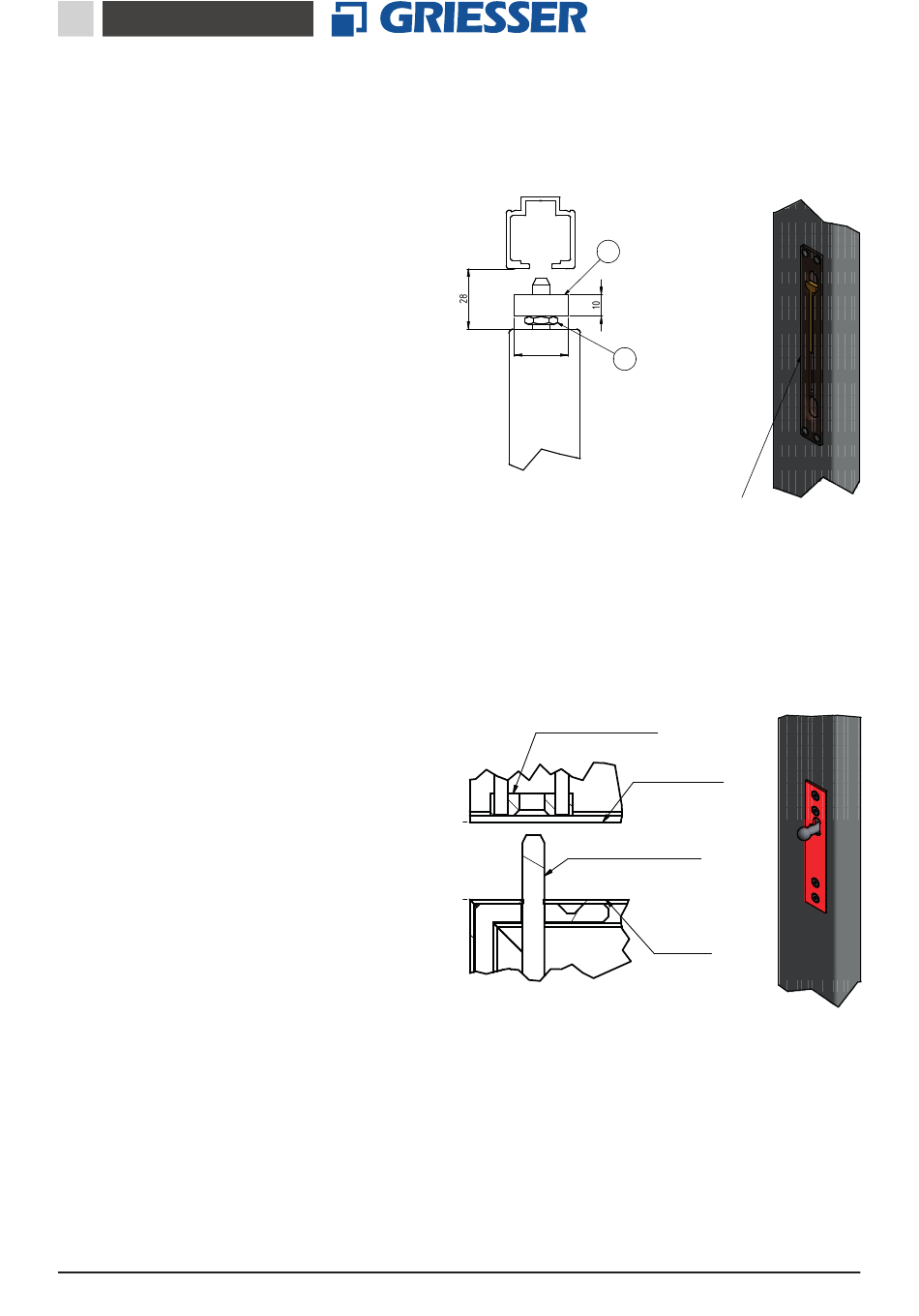

Bloqueo y tope de mallorquinas correderas

Tope de mallorquinas correderas
(opcional)
• Ajustar la fuerza de agarre mediante el
tampón
• Girar a izquierda o derecha hasta alcanzar
la fuerza de agarre deseada al accionar el
pestillo
• Fijar la posición del tampón mediante la
tuerca baja
Bloqueo de mallorquinas correderas
(opcional)
• Colocar las mallorquinas correderas en la
posición de bloqueo deseada
• Alinear y fijar el bloque de cierre
Version 01.19
25
B
B
1.) mit dem Puffer die Klemmkraft
1.) mit dem Puffer die Klemmkraft
einstellen .. verdrehen nach links
einstellen .. verdrehen nach links
oder rechts .. bis die gewünsche
oder rechts .. bis die gewünsche
Klemmkraft vorhanden ist beim betätigen vom Kantriegel
Klemmkraft vorhanden ist beim betätigen vom Kantriegel
2.) mit der Niedrigmutter die Position von dem Puffer
2.) mit der Niedrigmutter die Position von dem Puffer
fixieren
fixieren
Verschlussklotz
1.) Schiebeladen in die gewünschte Verriegelungsstellung
positionieren
2.) Verschlussklotz ausrichten und fixieren ..
27
1
1
25
2
2
Kantriegel
Pestillo
Kantriegel
Bloque de cierre
Riel de corredera
Laufschiene
Verschlussstange
Varilla de cierre
Flügel
Hoja
