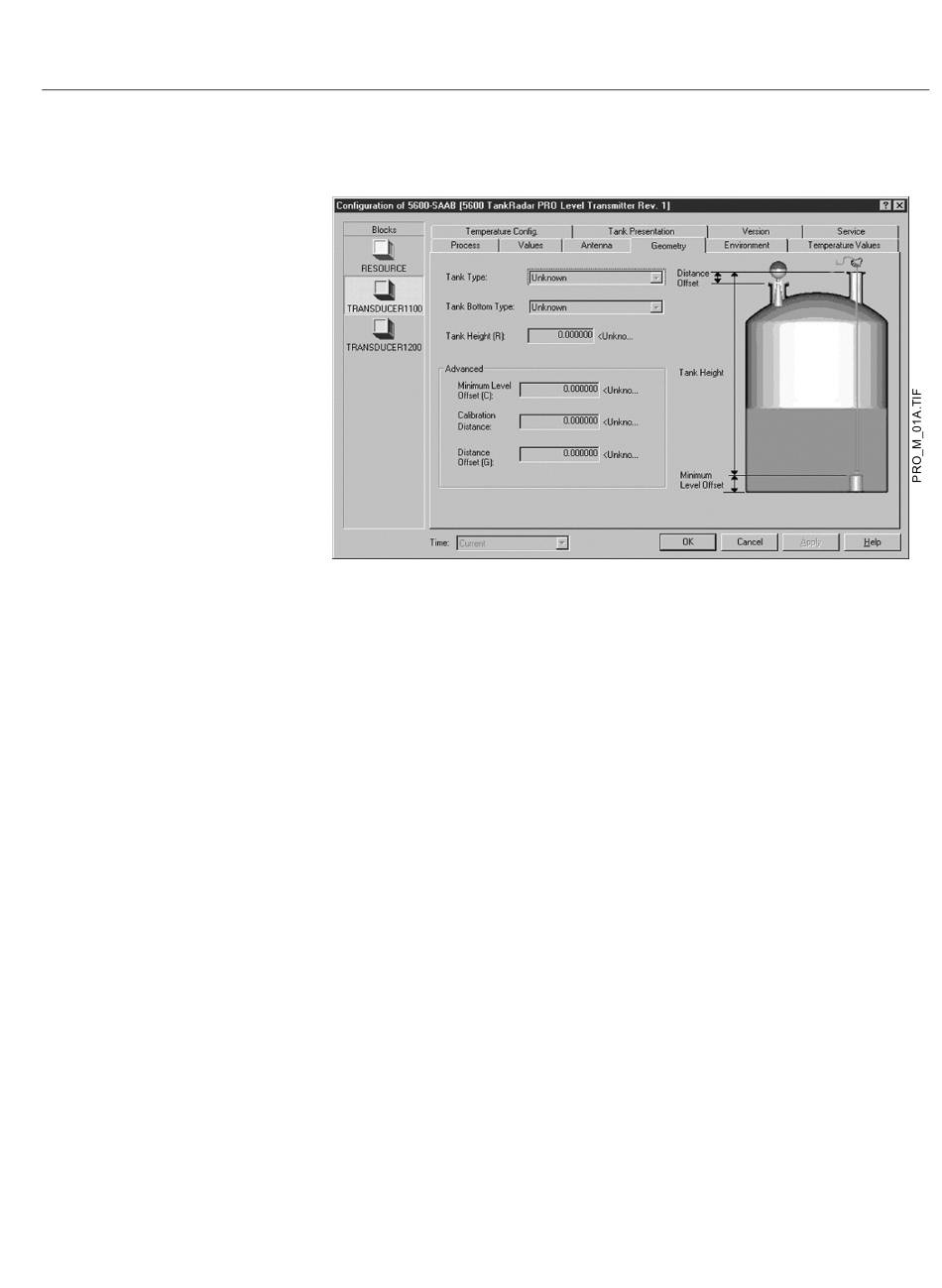

Figura 5-8. Configuración
del bloque transductor del
TankRadar Pro (Pestaña
Geometría)
5. Configuración del bus de campo F
Geometría
1. Configure los parámetros de tipo de tanque (GEOM_TANK_TYPE)
y de geometría de tanque (GEOM_TANK_BOTTOM_TYPE).
Véase "Tank Type / Tipo de fondo del tanque" de la página 4-4
2. Ajuste la Altura del tanque (GEOM_TANK_HIGH). La altura del tanque
se define mediante la diferencia entre el punto de referencia superior
(punto de medición) y el punto de referencia inferior (nivel cero). Véase
"Altura del tanque (R)" de la página 4-4.
Para más información acerca de los parámetros del tanque, véase
"Parámetros de geometría del tanque" de la página 4-4.
™
