Manual de Consulta
Núm. referencia: 306010Es
Quinta edición, agosto 2006
Tuerca
Guía de ondas
superior
Manguito
protector
Clavija guía
Adaptador

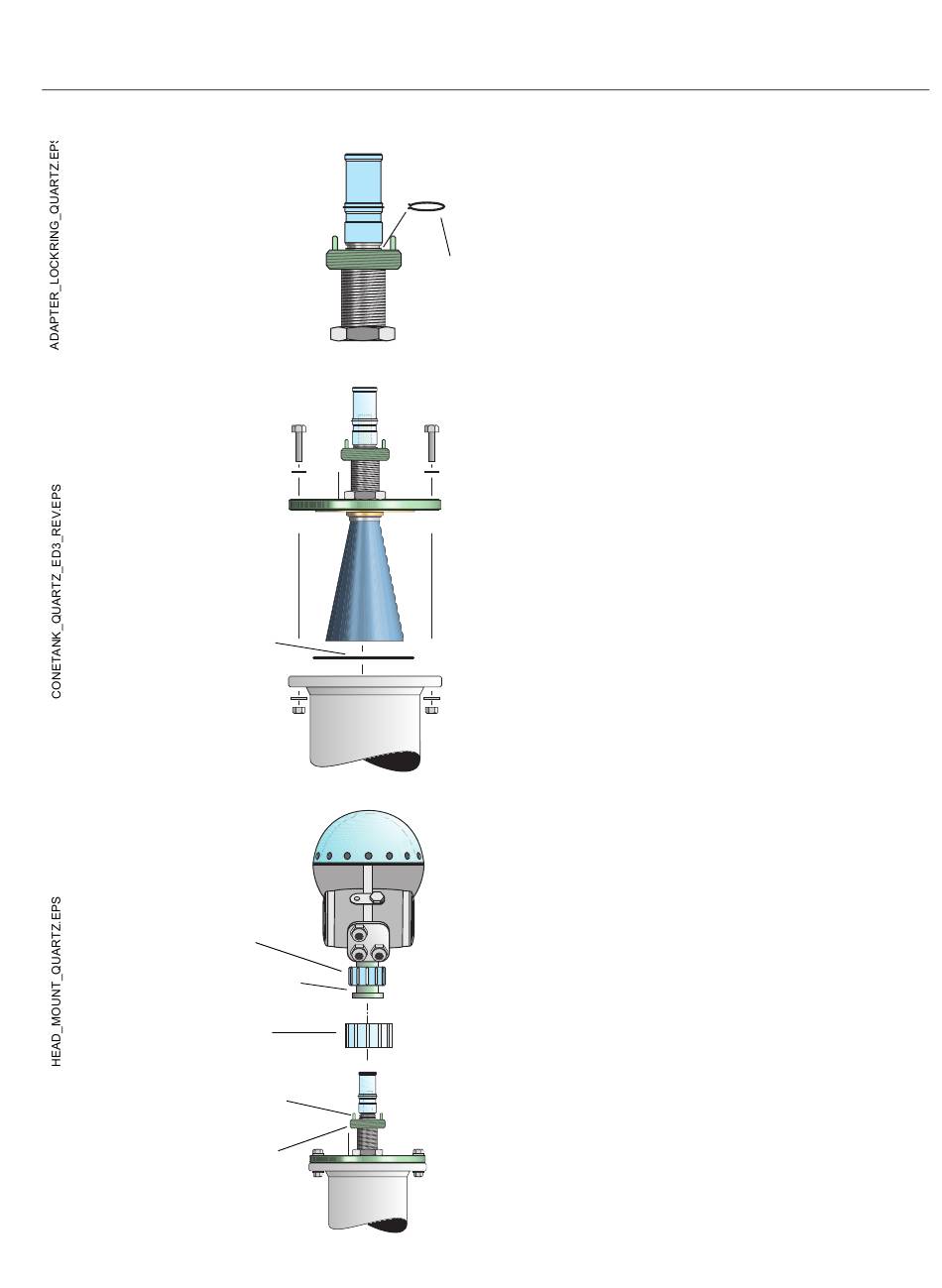

2. Instalación mecánica
Junta
4. Fije el adaptador con la tuerca de bloqueo.
Anillo de
bloqueo
5. Instale con cuidado la brida y la antena
cónica sobre la tobera del tanque.
Apriete con tornillos y tuercas.
6. Coloque el manguito protector sobre la brida.
Instale la cabeza transmisora y apriete la
tuerca. Compruebe que las clavijas guía del
adaptador se introduzcan en las ranuras
correspondientes de la guía de ondas
superior.
TankRadar Pro
2-13
