Diferencia de
distancia (G)
Diferencia de nivel
mínimo (C)
4. Configuración del medidor
El offset de distancia (G) se define como la distancia entre el punto de
referencia superior y la brida (la brida se considera el Punto de referencia del
medidor). Puede utilizar el offset de distancia para especificar su propio
punto de referencia en la parte superior del tanque. Ponga el offset de
distancia a cero si desea utilizar la brida como punto de referencia superior.
El offset de distancia se define como positivo si se utiliza un punto de
referencia superior por encima del Punto de referencia del transmisor. El
offset de distancia se utiliza cuando el nivel medido por el medidor debe
corresponder al valor del nivel obtenido mediante una medición manual.

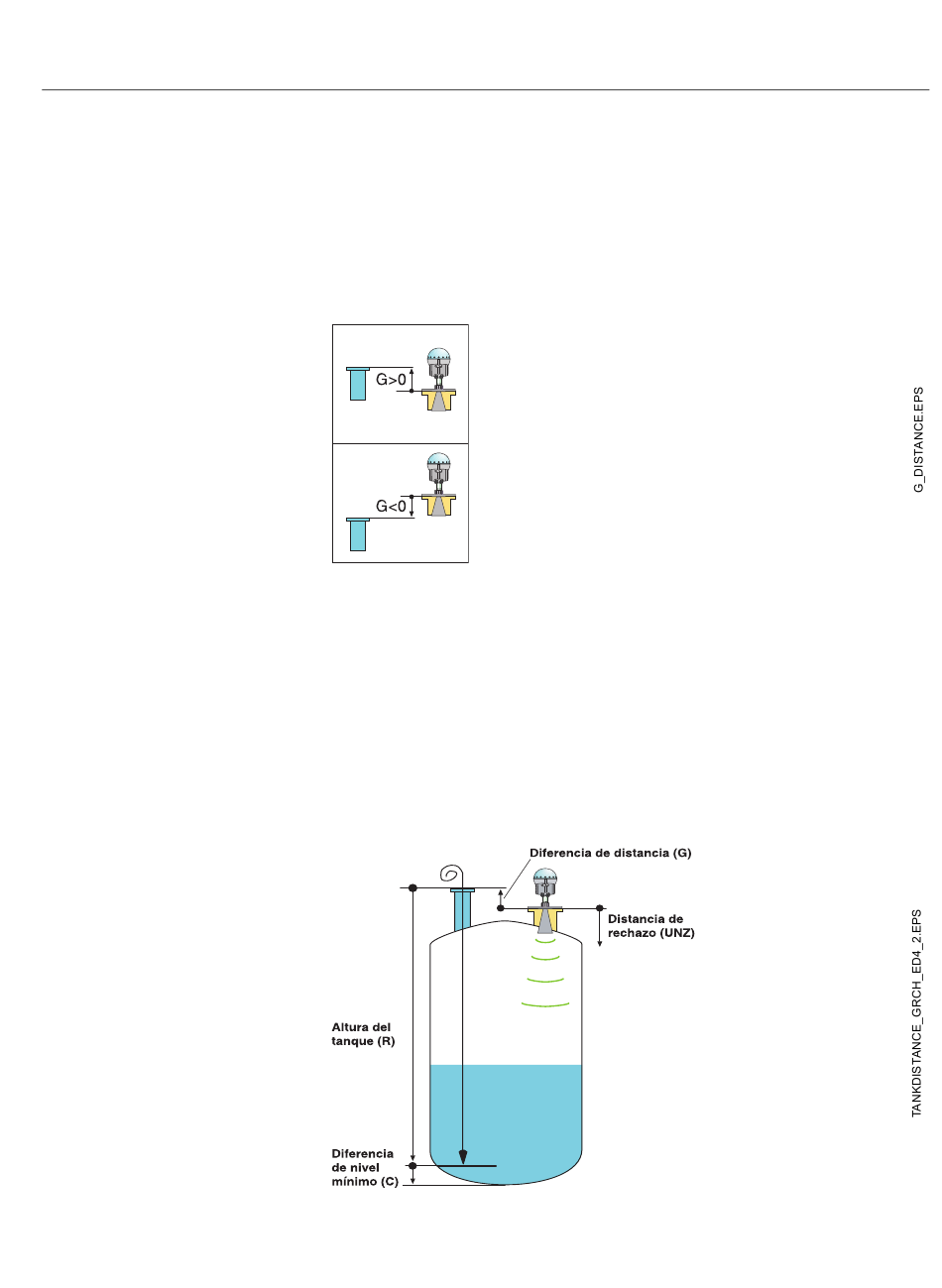

Figura 4-4. La diferencia de distancia, G, es la distancia entre el punto de
referencia superior y el punto de referencia del medidor.
El offset de nivel mínimo (C) define una zona inferior nula que extiende la
amplitud de medición más allá del punto de referencia de nivel cero hasta el
fondo del tanque. El offset de nivel mínimo se define como la distancia
entre el nivel cero (Punto de referencia del nivel del tanque) y el nivel mínimo
aceptado, es decir, el fondo del tanque. Ponga el offset de nivel mínimo a
cero si utiliza el fondo del tanque como punto de referencia del nivel cero.
Si el nivel cero se encuentra en un punto elevado (en la placa de referencia, por
ejemplo) y no en el fondo del tanque, deberá definir el offset de nivel mínimo.
Tenga en cuenta que el offset de nivel mínimo no puede ser negativo.
Figura 4-5. La diferencia de nivel mínimo es la distancia de nivel cero al fondo
del tanque.
