Elementos de mando
7

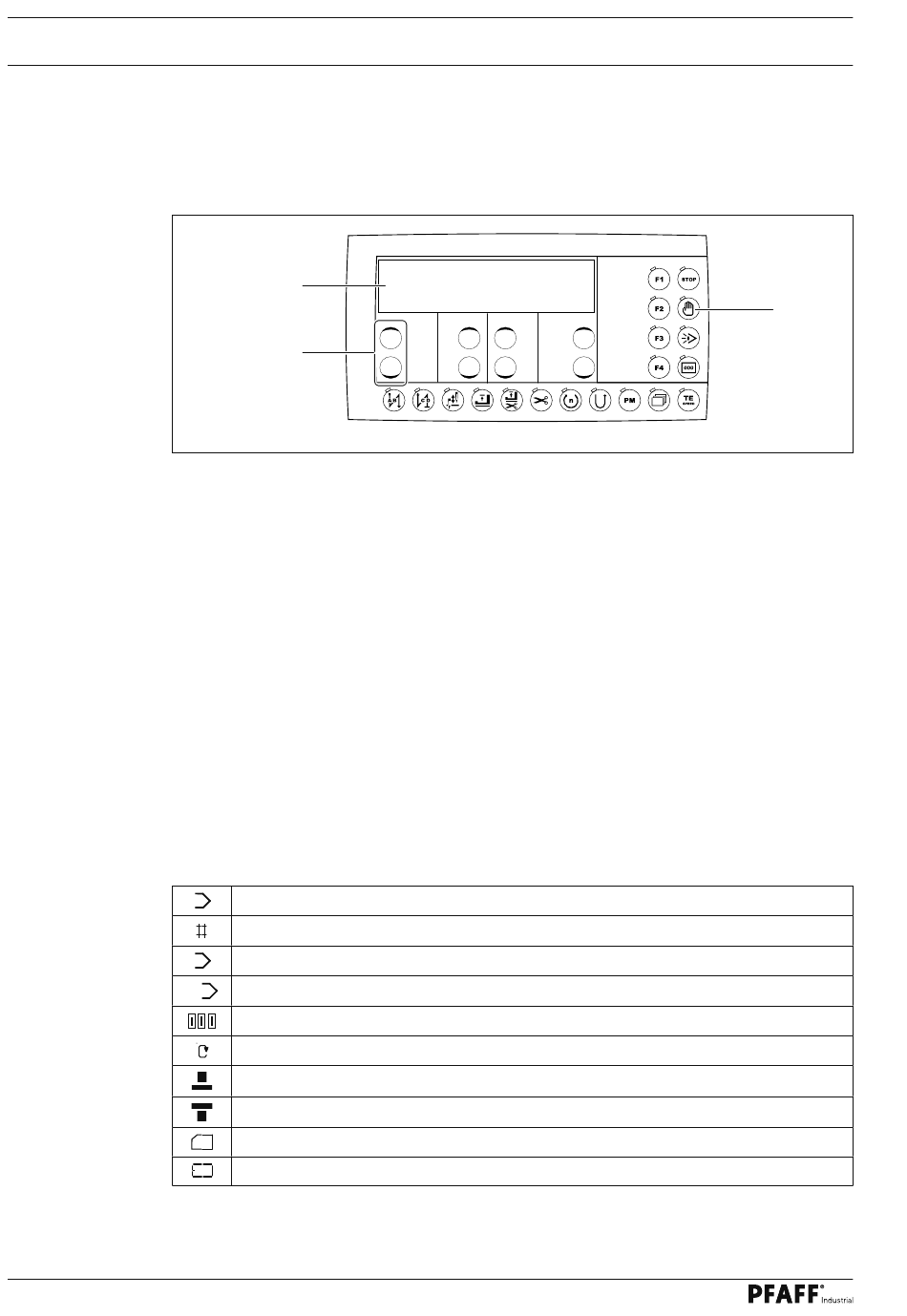

Panel de mando

.10
El panel de mando sirve para visualizar y acceder a las funciones de equipamiento de la má-
quina y al modo Coser, para introducir valores de parámetros, así como para leer avisos de
error y ajustes de servicio.
El panel de mando dispone de los siguientes elementos de mando e indicadores:
● La pantalla 1 consta de un display alfanumérico LCD de dos líneas con 16 caracteres por
● Las teclas +/- 2 sirven para seleccionar o modifi car las funciones y parámetros mostrados
● Las teclas de función 3 sirven para conectar y desconectar la función correspondiente.
7 Símbolos de la pantalla
.10.01
En la pantalla, además de textos y valores de ajuste, se muestran los siguientes símbolos.
Los símbolos aparecen únicamente en la costura programada, ver el capítulo 9.02 Costura
programada.
24
1
2
Fig. 6 - 02
línea que sirve para indicar la información correspondiente y los parámetros de selección.
en el display.
Las funciones activadas se muestran mediante el LED encendido correspondiente.
P Número de programa actual
Área de costura actual
Introducción de la costura a través de "Teach In"
T
Borrar un programa
DEL
Número de puntadas en el área de costura actual
Número de revoluciones máximo en el área de costura actual
Longitud de puntada (avance) para el prensatelas rodante
Longitud de puntada (avance) para la rueda deslizante
Tarjeta de memoria SD
Memoria de la máquina
