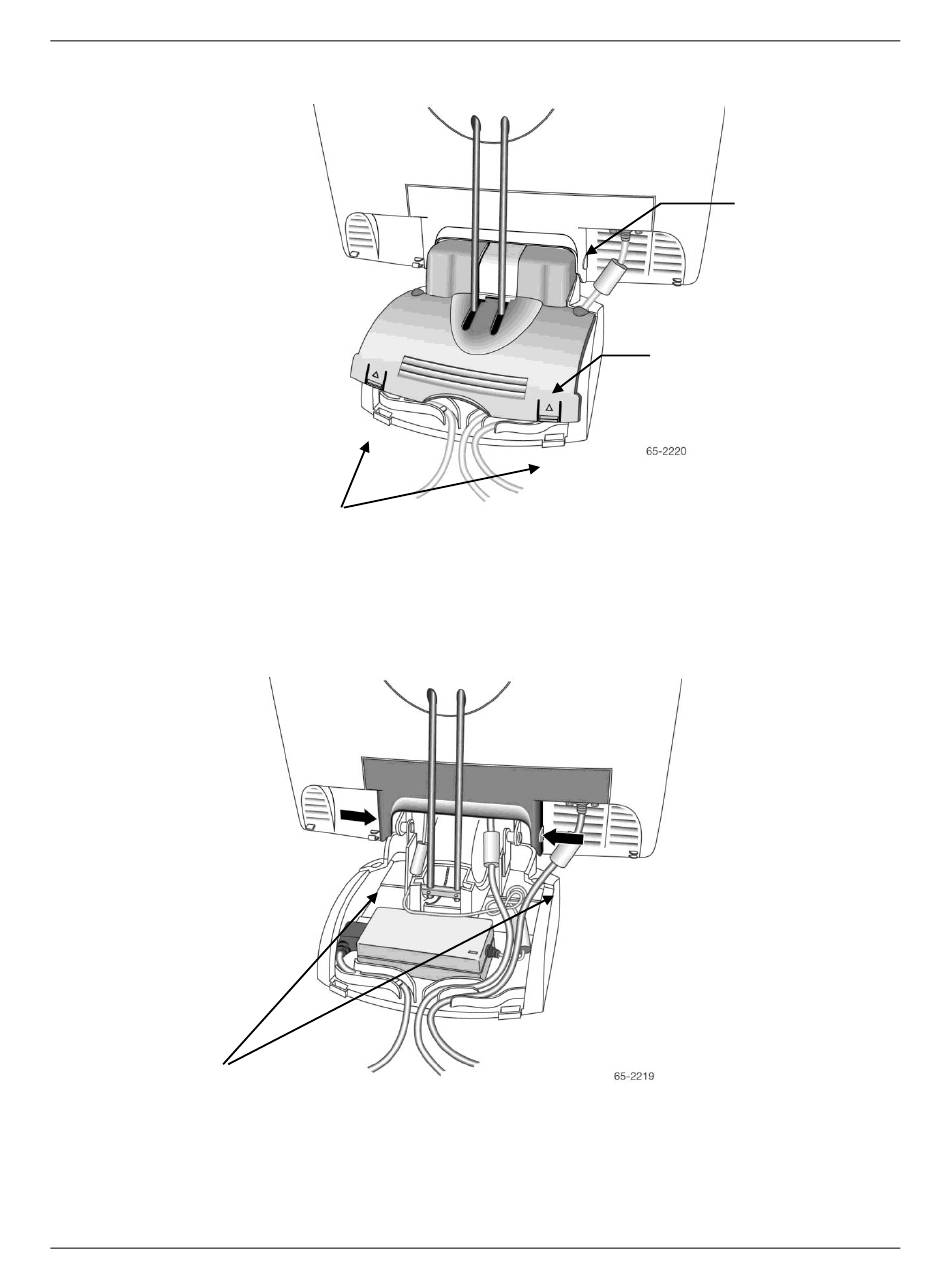

Abbildung 2. Abnehmen der Basisabdeckung
Vergewissern Sie sich, dass das Display ganz in seiner aufrechten Position ist.
1.
Drücken Sie auf die Tabs auf der rechten und linken Seite der Basisabdeckung und
2.
heben Sie sie an. Diese Tätigkeit entriegelt die Basisabdeckung.
Schieben Sie die Abdeckung in Ihre Richtung zurück, um sie zu entfernen.
3.
Abbildung 3. Entriegelung der Kabelanschluss-Abdeckung
Drücken Sie
auf die Tabs
Drücken Sie auf die Kabelanschluss-Tabs, wie oben gezeigt, um die Abdeckung von
4.
der Display Rückseite zu entriegeln. Ziehen Sie vorsichtig nach unten, um die Tabs
zu entriegeln.
