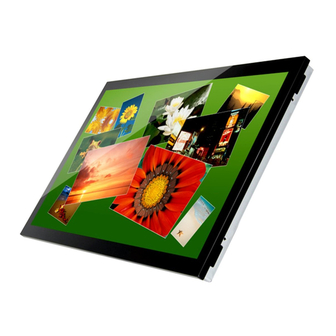

- Página 1 Monitores ChassisTouch de 15" y 17" de Pantalla Plana Guía de Instalación del Usuario 3M Touch Systems Lea y comprenda toda la información de seguridad contenida en este documento antes de usar este producto. Información Patentada de 3M Touch Systems...
- Página 2 Usuario, es esencial que el Usuario evalúe el producto y software de 3M Touch Systems a fin de determinar si éste es apto para los fines particulares de éste y apropiados para su método de aplicación. Las declaraciones, información técnica/de ingeniería y recomendaciones de 3M Touch Systems se...
- Página 3 3M Touch Systems. 3M Touch Systems no será responsable, en cualesquiera acciones judiciales que se emprendan contra ésta y que estén de alguna forma relacionada con los Productos o software, de pérdida o daño alguno, ya sean no especificados directos, indirectos, especiales, incidentales o consecuentes (incluyendo paradas informáticas, pérdidas o beneficios o buena...
-
Página 5: Tabla De Contenido
Explicación de los Símbolos ............9 Notas Importantes................9 Indicadores de Servicio y Reparación .......... 10 Servicios de Apoyo de 3M Touch Systems........10 Oficinas Mundiales de 3M Touch Systems ........11 CAPÍTULO 2 Introducción a las Pantallas Planas Panorámica ................... 13 Resolución de Video en una Pantalla Plana ......... - Página 6 Detección de Problemas en la Pantalla Táctil....... 38 Si está sufriendo problemas con la pantalla táctil, compruebe la siguiente lista de errores comunes de instalación......38 Gestión de la Energía..............39 Aprobaciones Reguladoras de Agencias ........39 Información Patentada de 3M Touch Systems...
-
Página 7: Información Importante De Seguridad
Panorámica Felicidades por la compra de su monitor táctil, y bienvenido al mundo de 3M Touch Systems – un mundo donde usar un ordenador es tan sencillo como tocar la pantalla. Esta guía describe cómo montar su monitor táctil ChassisTouch™ de 15" o 17" de pantalla plana (FPD). - Página 8 La pantalla contiene piezas de vidrio. Dejar caer ésta puede causar la rotura de las piezas de vidrio. • Asegúrese que los tornillos de montaje estén bien apretados para prevenir la inestabilidad. Información Patentada de 3M Touch Systems...
-
Página 9: Explicación De Los Símbolos
No instale el monitor de manera o en un lugar que dificulte el acceso. El uso prolongado puede forzar los músculos o tendones o causar torceduras debidas a una postura fija. Se recomienda que tome descansos periódicos durante el uso continuado. Información Patentada de 3M Touch Systems... -
Página 10: Indicadores De Servicio Y Reparación
El cable de corriente o el enchufe estén dañados o deshilachados. Servicios de Apoyo de 3M Touch Systems 3M Touch Systems proporciona unos extensos servicios de apoyo a través de nuestro sitio web y organización de servicio técnico. Visite el sitio de 3M Touch Systems en http:/www.3Mtouch.com, donde podrá... -
Página 11: Oficinas Mundiales De 3M Touch Systems
CAPÍTULO 1 Panorámica • Fax del Servicio Técnico: 978-659-9400 • Llamada Gratuita: 1-866-407-6666 • E-mail: US-TS-techsupport@mmm.com Oficinas Mundiales de 3M Touch Systems Puede contactar a todas las oficinas a través de la página web: http://www.3mtouch.com/. • Estados Unidos 978-659-9000 •... -
Página 13: Introducción A Las Pantallas Planas
Consulte el Capítulo 4 para obtener más información sobre estos controles. Los monitores están disponibles con las pantallas táctiles capacitivas ClearTek® de 3M Touch Systems. La pantalla táctil capacitiva es la preferida para aplicaciones de acceso público que requieran Información Patentada de 3M Touch Systems... -
Página 14: Resolución De Video En Una Pantalla Plana
(1280 x 1024) a pantalla completa. Opciones para Usar Otras Resoluciones de Video Los monitores FPD de 15” y 17” de 3M Touch Systems soportan todas las resoluciones estándar hasta el máximo de su respectiva resolución nativa para el ajuste del monitor. Muchas tarjetas de vídeo muestran inicialmente una imagen de pantalla en resolución... -
Página 15: Cómo Instalar Su Monitor Fpd Chassistouch
CAPÍTULO 3 Cómo Instalar Su Monitor FPD ChassisTouch Este capítulo describe cómo montar e integrar su monitor FPD ChassisTouch de 3m Touch Systems en una aplicación táctil. Deberá completar las siguientes tareas: • Desembalar los componentes • Conectar el vídeo, pantalla táctil y cables de corriente •... -
Página 16: Cómo Desembalar Su Monitor Táctil
232 (o cable USB si es aplicable) cable de corriente CA fuente de energía CA/CC (12V CC de salida) CD con software de pantalla kit de hardware (incl. escuadras táctil, documentación, y de montaje, tornillos y utilidades arandelas) Información Patentada de 3M Touch Systems... -
Página 17: Cómo Montar El Monitor Chassistouch
El monitor no tiene un engaste que pueda actuar como interface con una superficie de montaje frontal. Si necesita un engaste como interface de montaje, podrá adquirirlo de 3M Touch Systems. Rogamos contacte a su representante de ventas. El monitor ChassisTouch incluye un kit de accesorios de hardware para montar la unidad en un cerramiento. -
Página 18: Acceso A Los Controles De Vídeo
Asegúrese de apretar todos los tornillos de cables. • Realice el trazado del cableado de forma que esté alejado de fuentes de calor y cantos metálicos agudos, a fin de evitar daños. Mantenga asimismo el cable de la pantalla táctil alejado Información Patentada de 3M Touch Systems... -
Página 19: Cómo Instalar La Tarjeta De Vídeo Y El Driver Del Vídeo
85 (15" modo de seguridad) SVGA (800 x 600) 85 (15" modo de seguridad) XGA (1024 x 768) 85 (15" modo de seguridad) SXGA (1280 x 1024) 60 (15" modo de seguridad) (17” únicamente) Información Patentada de 3M Touch Systems... -
Página 20: Gama De Frecuencia
Pantalla Windows para ajustar el área de sobremesa (resolución), profundidad de color y velocidad de regeneración. Siempre que cambie estos ajustes, puede que cambie el tamaño, posición o forma de imagen. Este comportamiento es normal. Podrá reajustar la Información Patentada de 3M Touch Systems... -
Página 21: Cómo Conectar El Monitor Táctil
(COM) en el dorso de su ordenador. Enchufe el suministro de energía CA/CC en el FPD. Asegúrese de usar el suministro de energía incluido (LSE9901B1260) con el monitor. Conecte el cable de corriente. Información Patentada de 3M Touch Systems... -
Página 22: Cómo Probar El Fpd Chassistouch
Cuando instale el CD, TouchWare cargará automáticamente el driver correcto para su sistema. 3M Touch Systems soporta actualmente drivers de pantalla táctil para los siguientes sistemas operativos de PC: •... -
Página 23: Cómo Calibrar La Pantalla Táctil
CapÍtulo 3 Cómo Instalar Su Monitor FPD ChassisTouch Estos drivers, además de la documentación relevante, pueden encontrarse en el más reciente CD de 3M Touch Solutions. Una vez instalado el software, vuelva a poner en marcha su ordenador para cargar y activar el driver de pantalla táctil. Para completar el montaje de su monitor táctil, asegúrese de calibrar la pantalla táctil. -
Página 25: Cómo Ajustar La Pantalla Del Video
SALIR – Regresa al anterior nivel de menú OSD. Si se encuentra en el nivel máximo, se cerrará la pantalla OSD. • HACIA ARRIBA – Aumenta el valor de la opción de menú seleccionada. • HACIA ABAJO – Reduce el valor de la opción de menú seleccionada. Información Patentada de 3M Touch Systems... -
Página 26: Menú En Pantalla
Cuando se realiza el Auto Ajuste, el monitor intentará fijar los ajustes de vídeo en su nivel óptimo. Si es necesario, podrá ajustar los parámetros para adaptarlos mejor a su aplicación, tal y como se detalla a continuación. Información Patentada de 3M Touch Systems... -
Página 27: Luminosidad
Ajuste de Frecuencia Si el ajuste de Frecuencia de su imagen no está sintonizado de forma precisa, podrá observar barras verticales periódicas de ruido de video. Estas barras de ruido normalmente se eliminan cuando se Información Patentada de 3M Touch Systems... -
Página 28: Posición Horizontal Y Vertical
Si ajusta un solo color, podrá conseguir una imagen más cálida (con tendencia hacia el rojo) o más fría (con tendencia hacia el azul). Si ajusta los tres niveles, los colores aparecerán más o menos llamativos. Información Patentada de 3M Touch Systems... -
Página 29: Submenú De Utilidades
Si esto es lo que desea hacer, seleccione la opción de reajustar. Existe una opción para inhabilitar la capacidad de ahorro de potencia del Información Patentada de 3M Touch Systems... - Página 30 HACIA ARRIBA y HACIA ABAJO y pulse SALIDA para confirmar el nuevo ajuste. Contraste Cuando se elige la opción de Contraste, podrá optar por ajustar el contraste general. Utilice los botones de HACIA ARRIBA y Información Patentada de 3M Touch Systems...
- Página 31 El ruido que permanezca podrá eliminarse manipulando el Ajuste de Fase Fino. Posición Horizontal y Vertical La posición de la imagen en pantalla podrá ser ajustada si es necesario, cambiando estos dos ajustes. Información Patentada de 3M Touch Systems...
- Página 32 La selección del submenú OSD le permite cambiar la posición del menú OSD en pantalla, en qué idioma aparecerá el OSD, y cuánto tiempo deberá permanecer el menú en pantalla cuando no se pulsa ningún botón. Submenú de Utilidades Información Patentada de 3M Touch Systems...
- Página 33 Si ajusta un solo color, podrá conseguir una imagen más cálida (con tendencia hacia el rojo) o más fría (con tendencia hacia el azul). Si ajusta los tres niveles, los colores aparecerán más o menos llamativos. Información Patentada de 3M Touch Systems...
-
Página 35: Cómo Realizar El Mantenimiento De Su Monitor Táctil
Problemas Si tiene algún problema montando o usando su monitor, es probable que lo pueda resolver usted mismo. Antes de llamar a 3M Touch Systems, intente las acciones sugeridas que resulten apropiadas para los problemas que esté teniendo con el monitor. Consulte asimismo el manual de usuario de su tarjeta de vídeo para obtener... - Página 36 Asegúrese de pulverizar el líquido en el paño, no la pantalla, para que las gotas no se filtren en la pantalla o manchen el engaste. • Manipule siempre la pantalla táctil con cuidado. No estire de los cables ni los someta a presión. Información Patentada de 3M Touch Systems...
-
Página 37: Capítulo 5 Mantenimiento Y Detección De Problemas
¿Están los ajustes de luminosidad y contraste demasiado bajos? • Use los controles del monitor para ajustar estos valores. Información Patentada de 3M Touch Systems... -
Página 38: Detección De Problemas En La Pantalla Táctil
El cursor no sigue el Debe calibrar la pantalla táctil para la actual movimiento del dedo o resolución de vídeo y sistema operativo. no alcanza los bordes de Información Patentada de 3M Touch Systems... -
Página 39: Gestión De La Energía
Este equipo ha sido probado y se ha comprobado que se mantiene dentro de los límites establecidos para un dispositivo digital de Clase B, de acuerdo con la Parte 15 de las reglas FCC. Estos límites Información Patentada de 3M Touch Systems... - Página 40 Debe utilizarse cables y conectores debidamente protegidos y con toma a tierra a fin de atenerse a los límites de emisión FCC. 3M Touch Systems no es responsable de ninguna interferencia de radio o televisión causada por el uso de cables y conectores que no sean recomendados o por cambios o modificaciones no autorizadas en este equipo.
