Danfoss VLT HVAC Drive FC 102 Guia Del Usuario página 32

Ejemplos de configuración d...
5.2.6 Arranque/parada
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
5 5
D IN 32
D IN 33
D IN
37
+10 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39

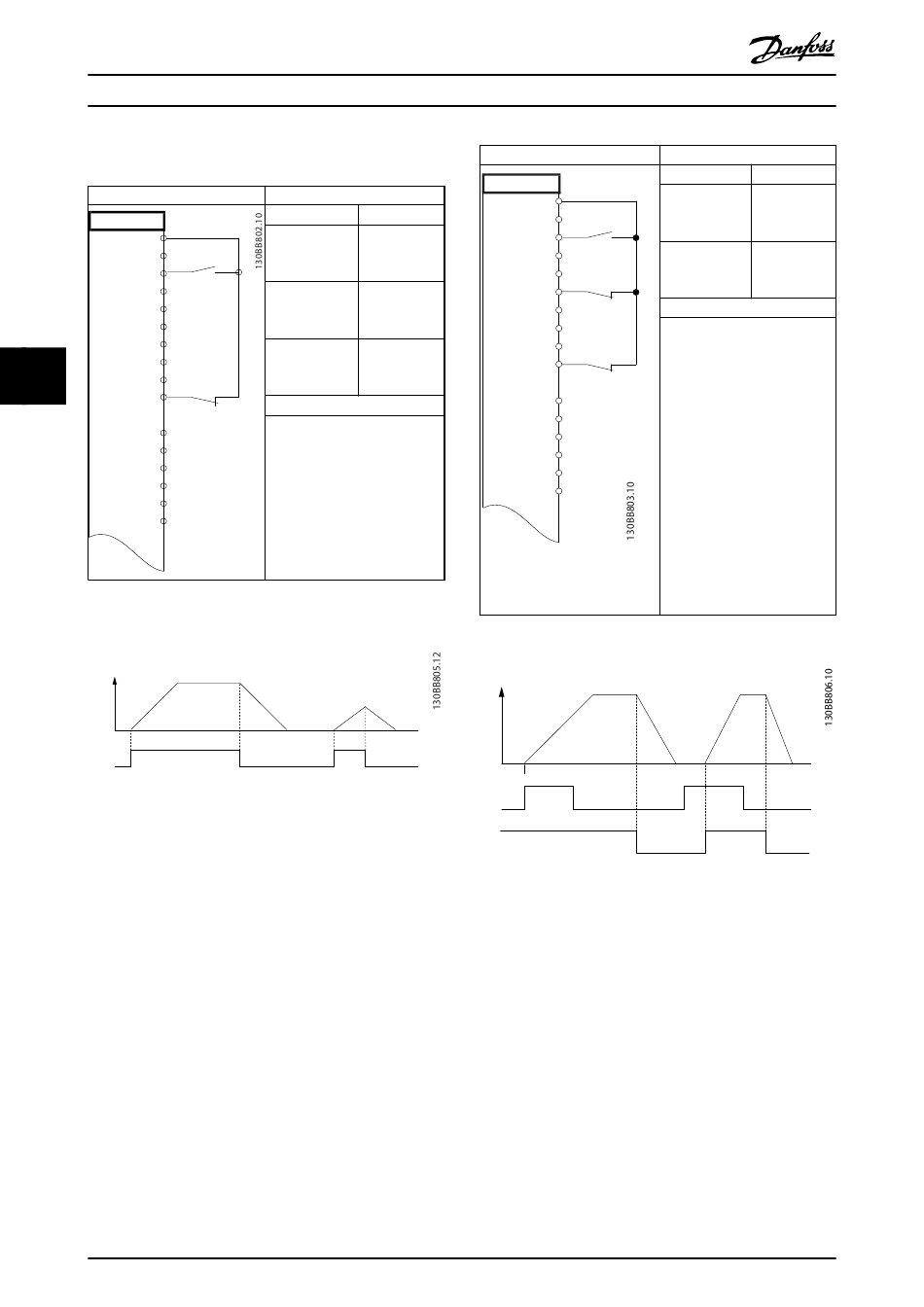

Tabla 5.11 Orden de arranque/parada con opción Safe
Torque Off (STO)
Speed
Start/Stop (18)
Ilustración 5.3 Orden de arranque/parada con opción Safe
Torque Off (STO)
30
®
VLT Parallel Drive Modules
Parámetros
Función Ajuste
Parámetro 5-10 [8] Arranque*
Terminal 18
Entrada digital
Parámetro 5-12 [0] Sin función
Terminal 27
Entrada digital
Parámetro 5-19 [1] Alarma
Terminal 37 parada seg.
parada segura
* = Valor por defecto
Notas/comentarios:
si el parámetro 5-12 Terminal 27
Entrada digital se ajusta a [0]
Sin función, no se necesita un
puente al terminal 27.
Danfoss A/S © 4/2016 Reservados todos los derechos.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabla 5.12 Arranque/parada por pulsos
Speed
Latched Start (18)
Stop Inverse (27)
Ilustración 5.4 Arranque por pulsos / parada inversa
Parámetros
Función Ajuste
Parámetro 5-10 [9] Arranque
Terminal 18 por pulsos
Entrada digital
Parámetro 5-12 [6] Parada
Terminal 27
Entrada digital
* = Valor por defecto
Notas/comentarios:
si el parámetro 5-12 Terminal 27
Entrada digital se ajusta a [0]
Sin función, no se necesita un
puente al terminal 27.
MG37L105
