12. Desconecte la alimentación de los terminales de
entrada del sistema de convertidores y espere a
que se apague la pantalla del LCP.
13. Vuelva a aplicar alimentación a los terminales de
entrada.
14. El LCP vuelve a arrancar y muestra la advertencia
77, M. ahorro en.

6.7.3 Configuraciones de cableado

1
6 6

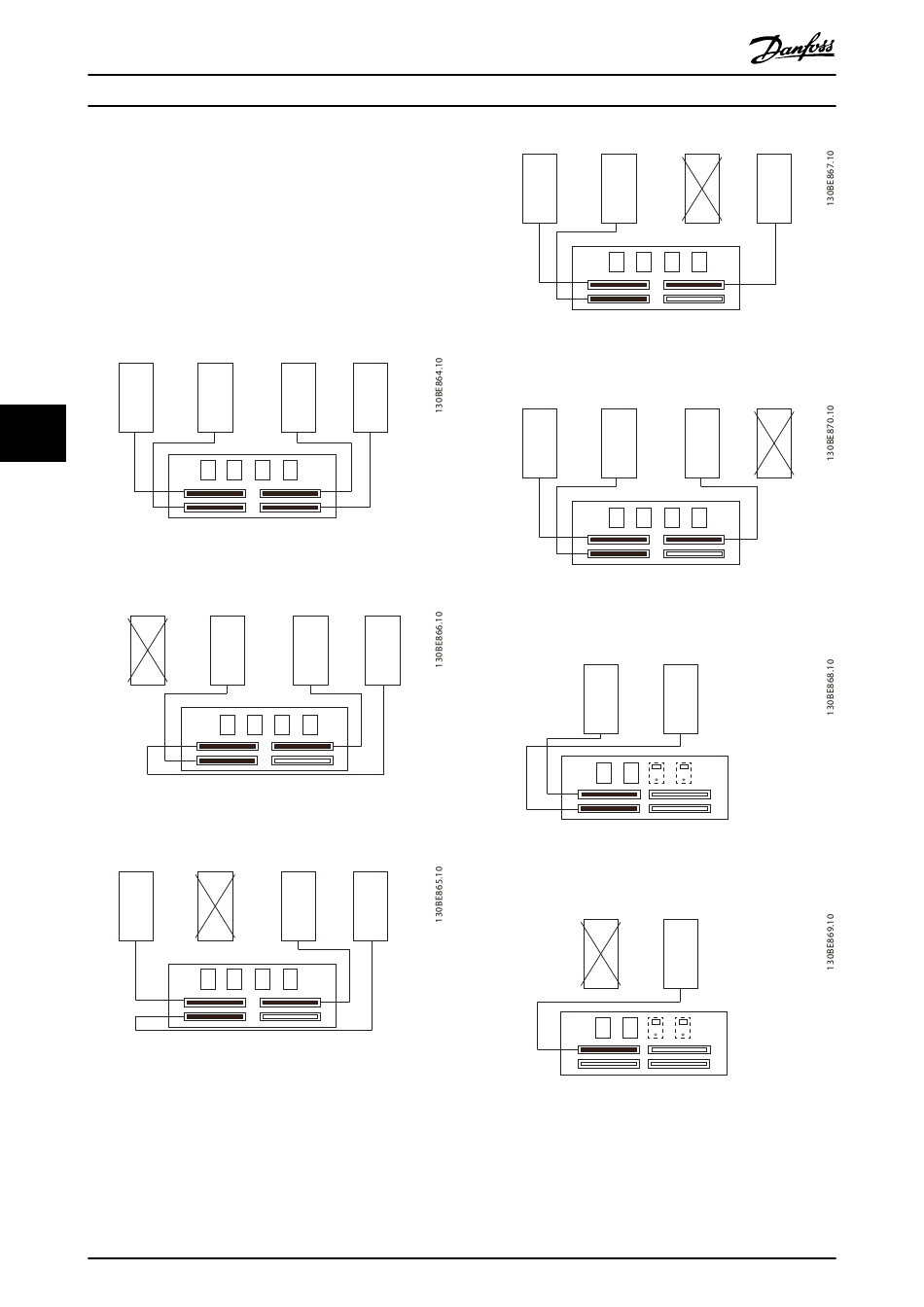

Ilustración 6.5 Configuración de cableado de un sistema de
cuatro convertidores
1
Ilustración 6.6 Configuración de un sistema de cuatro conver-
tidores con fallo en el módulo de convertidor número 1
1
Ilustración 6.7 Configuración de un sistema de cuatro conver-
tidores con fallo en el módulo de convertidor número 2
58
®
VLT
2 3 4
1 2 3 4
2 3
1 2 3 4
2 3 4
1 2 3 4
