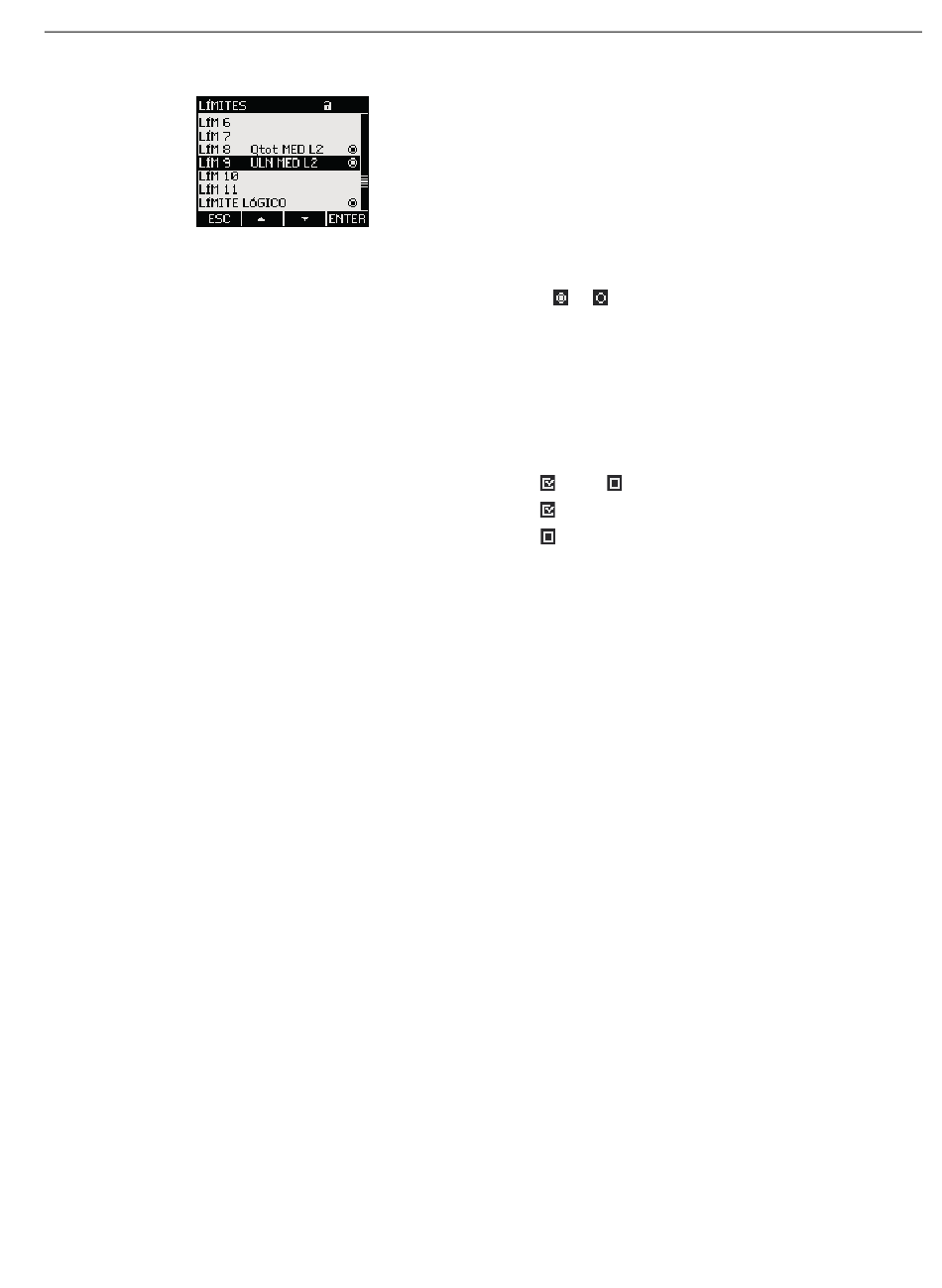

Imagen 9-13 Indicación de violaciones de límite
LIM0, LIM1, ..., LIM11
SENTRON PAC4200
Manual de sistema, 09/2010, A5E02316180D-03
Designación del límite
Fuente de datos monitoreada
Límite violado actualmente:
MONITOREO
FUENTE
MODO
VALOR
RETARDO
9.2 Parametrización a través de la interfaz de usuario
sí, no
Selección de menús de los límites. Cada límite posee
las siguientes características:
Activación del monitoreo del valor límite.
Interruptor activación/desactivación (CON/DES):
CON/ DES
CON: monitoreo del límite activado.
DES: monitoreo del límite desactivado.
Valor por defecto: DES
Fuente de datos monitoreada.
Casi todas las magnitudes medidas pueden
seleccionarse como fuente.
En el apéndice, tabla "Magnitudes medidas",
columna derecha "Fuente LÍM", se encuentra la
asignación de códigos para las magnitudes
medidas.
Valor por defecto:
U L1
Operadores de comparación
MAYOR QUE, MENOR QUE el valor del campo
"VALOR".
Operador por defecto: MAYOR QUE
Umbral monitorizado (threshold).
Retardo en segundos del aviso de violación del límite.
El retardo se refiere al momento en que se produce la
violación del límite o la violación superior del umbral
definido en el campo "VALOR". Véase la siguiente
figura "Efectos del retardo".
Rango: 0 a 10 s
Valor por defecto: 0 s
Parametrizar
