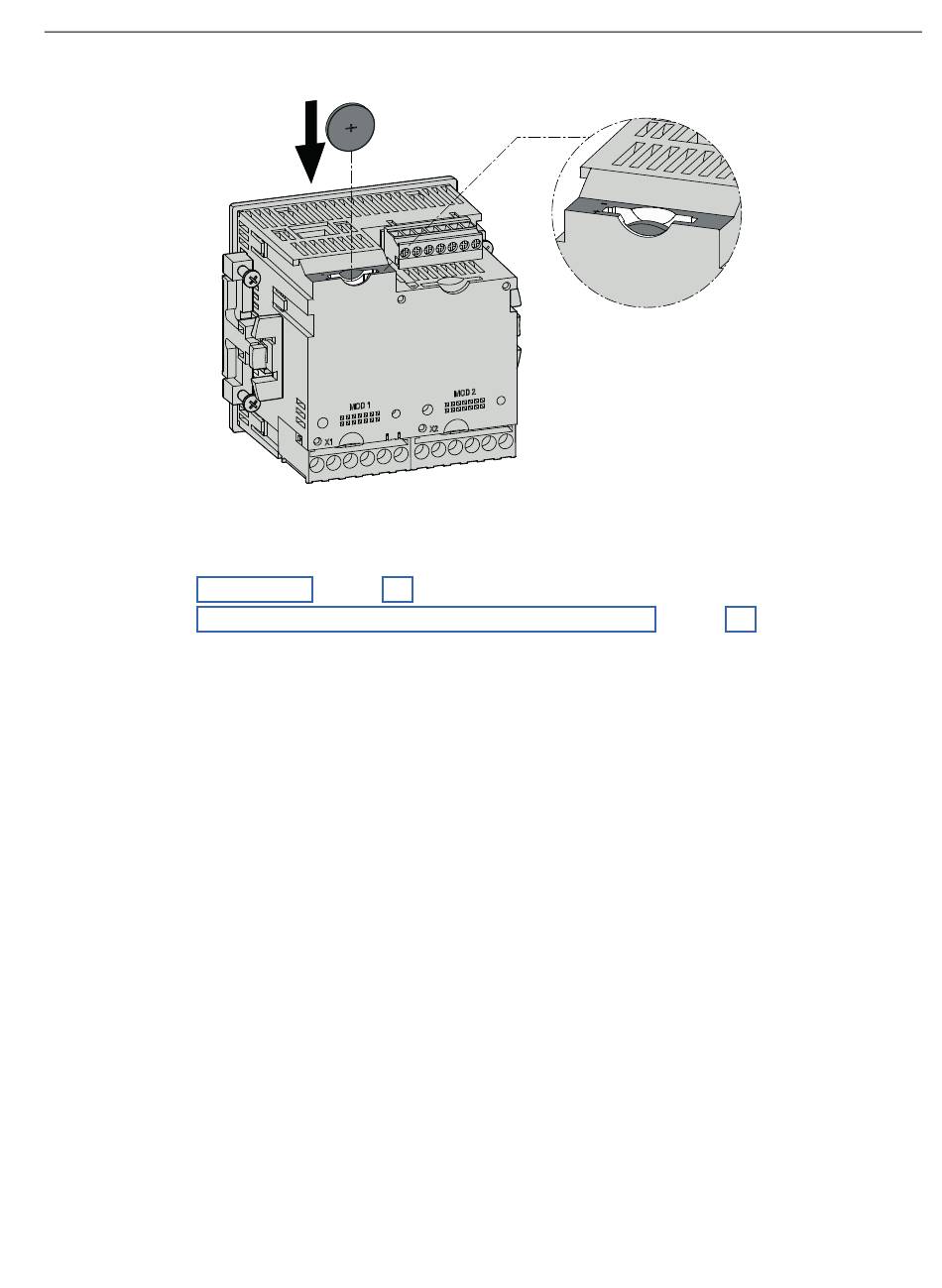

Imagen 5-1 Colocación De La Pila; Herramientas; Herramientas Para Montar Módulos De Ampliación; Herramientas Adicionales Para El Montaje - Siemens SENTRON PAC4200 Manual De Sistema

Imagen 5-1
Ver también
Datos técnicos (Página 177)
Componentes sensibles a descargas electrostáticas (ESD) (Página 283)
5.3

Herramientas

Para el montaje necesita las siguientes herramientas:
● Herramienta cortadora para el recorte del panel
● Destornillador PH2 cal. ISO 6789
Herramientas para montar módulos de ampliación
● Destornillador de cruz PZ1, ∅ 2,9 mm, 0,5 Nm cal. ISO 6789, apto también para montar
cables en el bloque de terminales del módulo de ampliación PAC RS485
● Pinza de compresión según EN 60947-1 para montar cables con punteras en los bloques
de terminales
● Destornillador plano SZS 0,4x2,5 cal. ISO 6789 para montar cables en el bloque de
terminales del módulo de ampliación SENTRON PAC 4DI/2DO

Herramientas adicionales para el montaje

● Sujetacables para alivio de tracción de todos los cables de comunicación, si se utilizan
en el dispositivo.
