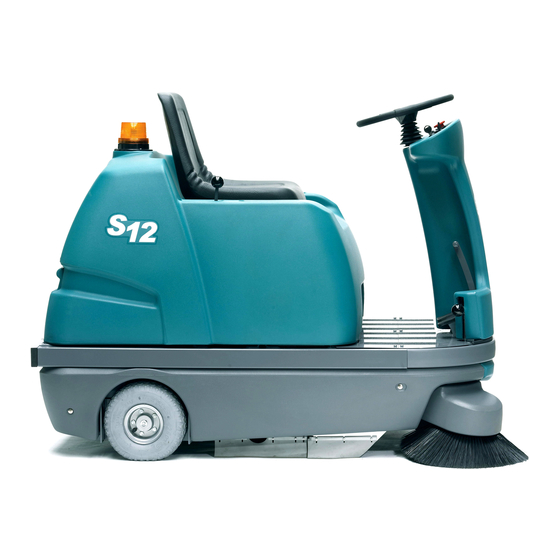

Las características técnicas y las piezas están sujetas a modificaciones sin aviso previo. Instrucciones originales, copyright E 2005, 2010 TENNANT Company, Printed in The Netherlands. All rights reserved. DECLARACIÓN DE CONFORMIDAD CORREO ELECTRÓNICO PARA MAQUINARIA (Anexo II, sub A) Por la presente declaramos que, bajo nuestra responsabilidad, la maquinaria TENNANT N.V.
- - Mantenga el pie sobre el freno y el cuando la máquina esté cargada. pedal en la posición superior. - - Calce las ruedas de la máquina. - - Sujete la máquina al camión o remolque. S12 331362 (9- -05) Home Find... Go To..
Página 5
ADHESIVO DE CARGA DE LA BATERÍA - - EN EL LATERAL DEL COMPARTIMENTO SITUADO EN EL COMPARTIMENTO DE DEL OPERARIO LA BATERÍA ADHESIVO DE RESIDUOS SUELTOS - - SITUADO SOBRE EL EJE IMPULSOR. S12 331362 (9- -05) Home Find... Go To..
Compruebe con las instrucciones de expedición si la máquina está completa. - Después de la utilización, realice las operaciones de mantenimiento diario y periódico recomendadas en el ESQUEMA DE MANTENIMIENTO. S12 331362 (9- -05) Home Find... Go To..
Q. Tapa lateral H. Llave de contacto R. Panel embellecedor delantero I. Volante S. Cepillos laterales giratorios J. Consola frontal T. Rueda delantera con freno de tambor K. Palanca del cepillo lateral (derecho estándar) S12 331362 (9- -05) Home Find... Go To..
3. Monte las baterías. 4. Conecte las baterías. Consulte los datos técnicos del esquema de circuitos. 5. Vuelva a colocar la cubierta principal. 6. Coloque el cepillo lateral (Consulte: Montaje del cepillo lateral). S12 331362 (9- -05) Home Find... Go To..
DETENCIÓN DEL CEPILLO PRINCIPAL 1. Coloque el interruptor del cepillo principal en la posición de desactivación (OFF). 2. Eleve el cepillo principal con la palanca del cepillo principal. S12 331362 (9- -05) Home Find... Go To..
2. Coloque el interruptor de limpieza del filtro/aspiración en la posición de desactivación media. 3. Espere hasta que el ventilador se detenga. 4. Mantenga pulsado el interruptor en la posición de limpieza del filtro durante unos 5--10 segundos. S12 331362 (9- -05) Home Find... Go To..
NOTA: En la parte trasera de la caja colectora de desperdicios hay instalados dos rodillos guía para facilitar su retirada. 3. Baje la caja colectora hacia el suelo. 4. Retire la caja colectora totalmente de la barredora. S12 331362 (9- -05) Home Find... Go To..
A. Junta del filtro Al instalarlo, asegúrese de que el filtro esté orientado a la dirección correcta. La junta del filtro debe indicar hacia el bastidor del filtro, como se muestra en la imagen. S12 331362 (9- -05) Home Find... Go To..
3. Deslice la cuña sobre el eje del motor del cepillo lateral. 4. Ajuste el cepillo lateral al eje del motor del cepillo lateral con el tornillo de ajuste. S12 331362 (9- -05) Home Find... Go To..
(véase la fotografía de la 5. Ajústela firmemente con el mando de la placa derecha) y el pasador de captación. del cepillo. 6. Vuelva a colocar la tapa lateral izquierda. S12 331362 (9- -05) Home Find... Go To..
Suelte el mando para realizar un ajuste. Ajuste el mando cuando termine de realizar el ajuste. A. Ajustador de la palanca de horquilla B. Clip de liberación rápida C. Ajustador de levas S12 331362 (9- -05) Home Find... Go To..
ADVERTENCIA: Las baterías emiten operaciones de mantenimiento en la máquina. hidrógeno gaseoso. Existe peligro de incendio o explosión. Mantenga chispas y llamas alejadas de la máquina. Mantenga las tapas abiertas durante la operación de carga. S12 331362 (9- -05) Home Find... Go To..
Página 18
Vuelva a conectar la máquina y conduzca hasta el dispositivo de carga (sin activar la operación de barrido). Cargue las baterías inmediatamente para evitar posibles daños. S12 331362 (9- -05) Home Find... Go To..
6. Repita la comprobación del freno. A. Cable guía B. Conducción del freno C. Tuerca de ajuste D. Tuerca trasera E. Cable del freno F. Bloqueo del cable del freno G. Palanca de freno S12 331362 (9- -05) Home Find... Go To..
Asegúrese de averiguar la razón por la que se desactivaron los cortacircuitos, y soluciónela con un profesional cualificado. S12 331362 (9- -05) Home Find... Go To..
-- Compruebe la holgura de la dirección, y ajuste la cadena según se requiera. -- Compruebe todos los componentes del sistema eléctrico por si presentan suciedad. Límpielos en caso necesario. S12 331362 (9- -05) Home Find... Go To..
El cortacircuitos de impulsión Las ruedas impulsoras están Eleve la barredora con un gato y de desplazamiento no se obstruidas compruebe el funcionamiento del mantiene fijo diferencial de las ruedas en marcha libre S12 331362 (9- -05) Home Find... Go To..
2,5 m/s (presión de supera aire 5,5 bares) Nivel máximo de sonido 70 dB (A) FRENOS Freno Localización Freno de tambor En la rueda delantera Freno de En la rueda delantera estacionamiento S12 331362 (9- -05) Home Find... Go To..
