Guide-câbles À RAPPEL MANUEL

Installation standard

1. Placer le guide-câble sur le dessus du barreau de l'échelle (voir la
2. Installer le boulon en U autour du côté inférieur du barreau de
l'échelle et l'insérer à travers les trous du guide-câble.
20 lb-pi, plus ou moins 2 lb-pi.
Installation
standard
Installation à 90 degrés
Remarque : Pour les endroits très venteux, il est permis de
tourner l'extrémité de ce câble à 90 degrés dans une direction
ou dans l'autre. Si cette mesure est nécessaire, alterner les
guide-câbles de gauche à droite le long du système.
2. Tourner l'extrémité de 90 degrés et insérer de nouveau les
moins 2 lb-pi.
4. Pour installer le guide-câble en tournant son extrémité
à 90 degrés, suivre le processus ci-dessus et insérer le
boulon en U à travers les deux trous du support les plus
éloignés de l'extrémité du câble.
5.4 Installation de l'ensemble
de support inférieur
MISE EN GARDE : Examinez l'ensemble de support
inférieur. Ne l'utilisez pas s'il y a des composants
endommagés ou manquants. Si des composants
sont endommagés ou ne sont pas en place,
le support pourrait glisser sous une charge.
1. Placer le support inférieur contre les barreaux de
l'échelle à l'endroit désiré, en alignant le support
de façon à ce que le barreau soit centré entre les
deux trous verticaux situés au bas du support.
2. Insérer les boulons à travers les trous situés au
bas du support et à travers la plaque située du côté
opposé, en posant les rondelles tel qu'il est illustré.
plus ou moins 2 lb-pi.
3. Installer les boulons en U autour du barreau situé
au haut du support et les insérer à travers la plaque
de montage. Installer les rondelles et serrer les
moins 2 lb-pi.
Directives d'utilisation – Français
Installation
à 90 degrés
Rondelle
Fixation
Boulon de
montage
25

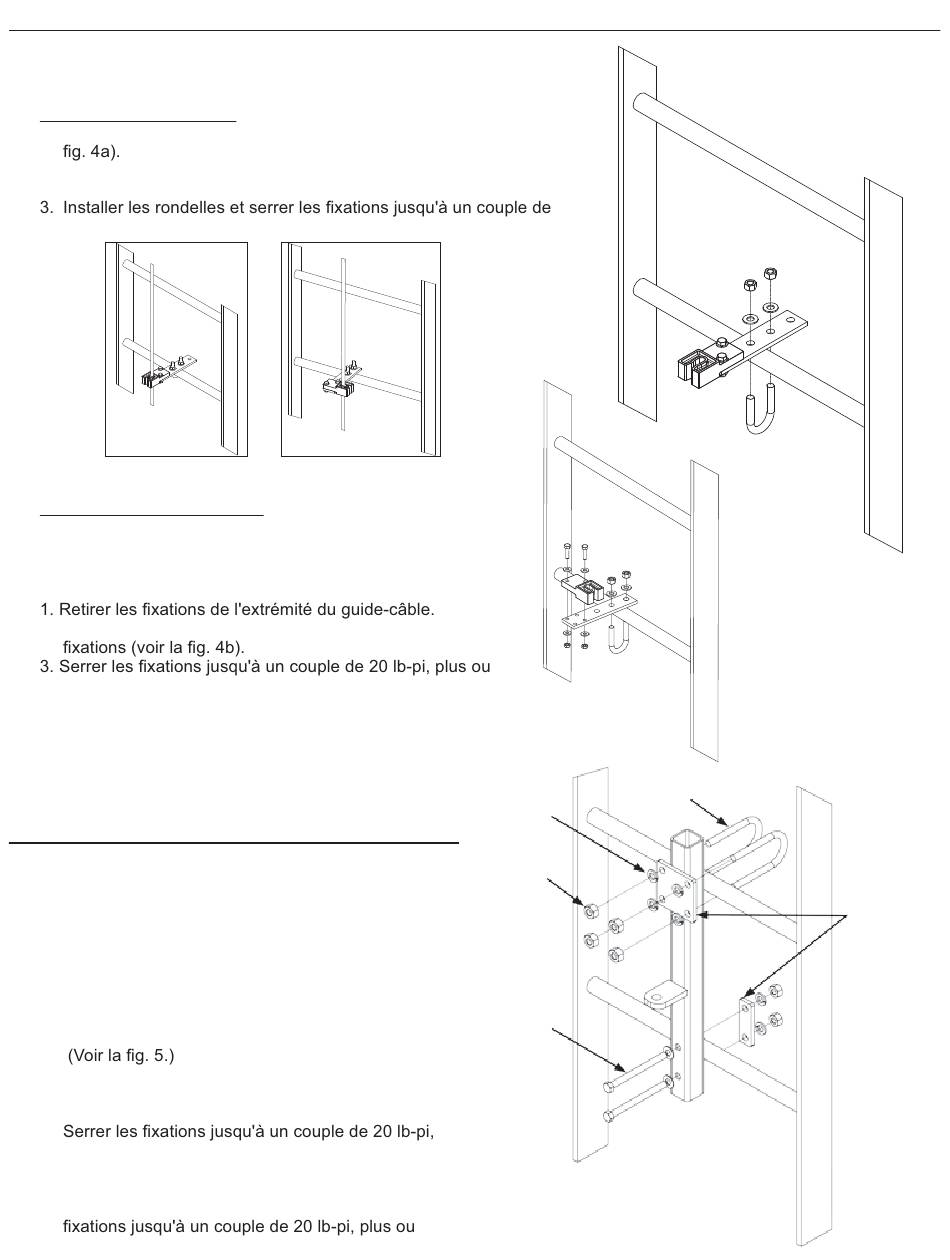

Fig. 4a
Fig. 4b Fig. 4b
Boulon
en U
Fig. 5
Plaque de
montage
