Inversor monofásico
Tabla de contenido

Publicidad

Enlaces rápidos

Ningbo Ginlong Technologies Co., Ltd.
No. 57 Jintong Road, Binhai Industrial Park, Xiangshan, Ningbo,
Zhejiang, 315712, R. P. de China.
Tel:+86 (0)574 6578 1806
Fax: +86 (0)574 6578 1606
Correo electrónico: info@ginlong.com
Web:www.ginlong.com
En caso de discrepancias con este manual del usuario, siga lo indicado por el
propio producto. Si enfrenta algún problema con el inversor, compruebe el
número de serie del mismo y póngase en contacto con nosotros. Intentaremos
responder sus preguntas a la mayor brevedad posible.
Inversor fotovoltaico de conexión a red

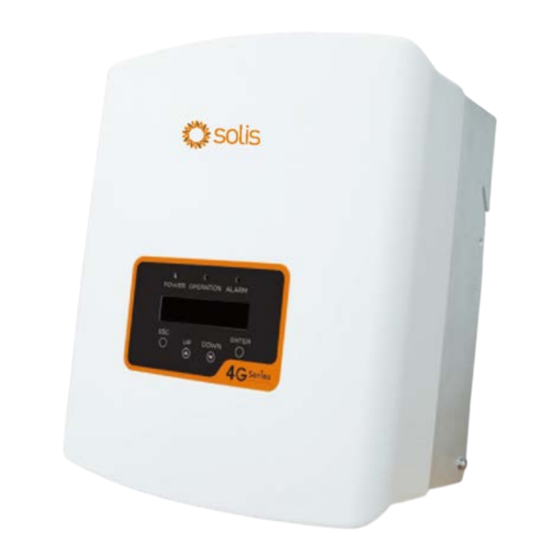

Inversor monofásico Solis 4G Mini
Manual de instalación y funcionamiento
Solis-mini-700-4G, Solis-mini-1000-4G, Solis-mini-1500-4G, Solis-mini-2000-4G,
Solis-mini-2500-4G, Solis-mini-3000-4G, Solis-mini-3600-4G, Solis-mini-1000-4G-LV
© Ningbo Ginlong Technologies Co., Ltd.
Ver 1.8

Publicidad

Tabla de contenido
loading

Resumen de contenidos para SOLIS 4G Mini

  • Página 1 Inversor fotovoltaico de conexión a red Inversor monofásico Solis 4G Mini Manual de instalación y funcionamiento Solis-mini-700-4G, Solis-mini-1000-4G, Solis-mini-1500-4G, Solis-mini-2000-4G, Solis-mini-2500-4G, Solis-mini-3000-4G, Solis-mini-3600-4G, Solis-mini-1000-4G-LV Ningbo Ginlong Technologies Co., Ltd. No. 57 Jintong Road, Binhai Industrial Park, Xiangshan, Ningbo, Zhejiang, 315712, R. P. de China.
  • Página 2: Tabla De Contenido

    Índice Introducción ......................3 Descripción del producto ................3 Embalaje......................4 Instrucciones de seguridad ..................5 Señales de seguridad ..................5 Instrucciones generales de seguridad .............. 5 Avisos previos al uso ..................6 Descripción general ....................7 Pantalla del panel frontal ................. 7 Luces LED indicadoras de estado ..............
  • Página 3: Introducción

    Información avanzada ................... 27 de una red inteligente. 6.4.1 Mensaje de alarma ................27 El inversor monofásico de la serie 4G Mini se ofrece en 8 modelos, a saber: 6.4.2 Mensaje de funcionamiento ............... 28 Solis-mini-700-4G, Solis-mini-1000-4G, Solis-mini-1500-4G, Solis-mini-2000-4G, 6.4.3 Versión ....................
  • Página 4: Embalaje

    1. Introducción 2. Instrucciones de seguridad El uso inapropiado podría derivar en descargas eléctricas o quemaduras. Este manual contiene 1.2 Embalaje instrucciones que es esencial que usted siga durante la instalación y el mantenimiento del dispositivo. Le rogamos que las lea atentamente antes de utilizarlo y que asimismo las guarde para futuras Al recibir su inversor, asegúrese de que todas las piezas que se enumeran a continuación vengan consultas.
  • Página 5: Avisos Previos Al Uso

    El OCPD de CC deberá ser instalado según la normativa local. Todos los conductores de los circuitos de salida y de fuente fotovoltaica deberán contar con desconectadores que cumplan con el Artículo 690 de NEC, Parte II. Todos los inversores monofásicos Solis vienen con un interruptor de CC integrado.
  • Página 6: Teclado

    3. Descripción general 4. Instalación 3.3 Teclado 4.1 Designe la ubicación del inversor El panel frontal del inversor tiene cuatro teclas (de izquierda a derecha): Para escoger la ubicación del inversor, se deben tener en cuenta los siguientes criterios: • No lo coloque en espacios pequeños y cerrados, donde el aire no pueda circular libremente.
  • Página 7: Montaje Del Inversor

    4. Instalación 4. Instalación • Coloque en una pared o estructura fuerte que sea capaz de soportar el peso. 4.2 Montaje del inversor • Coloque en sentido vertical, con una inclinación máxima de +/- 5 °. Si una vez colocado, el Dimensiones del soporte de pared: inversor queda inclinado a un ángulo mayor que el máximo mencionado, podrá...
  • Página 8: Instalación Eléctrica

    (consulte la Figura 4.5). fotovoltaico esté dentro de los límites del inversor. Tornillos de sujeción Máximo 600 Voc en: Solis-mini-700-4G, Solis-mini-1000-4G, Solis-mini-1500-4G, Solis-mini-2000-4G, Solis-mini-2500-4G, Solis-mini-3000-4G, Solis-mini-3600-4G, Solis-mini-1000-4G-LV No conecte el polo positivo o negativo de los paneles fotovoltaicos a tierra, ya que ello podría causar daños graves al inversor.
  • Página 9 4. Instalación 4. Instalación iii) Enrosque el pin de contacto con el cable empleando una tenaza engarzadora Utilice un cable de CC autorizado para el sistema fotovoltaico. apropiada. Tenazaengarzad Sección transversal Tipo de cable Valor recomendado Rango ▲ Figura 4.10 Enrosque el pin de contacto con el cable Cable genérico 4,0 ~ 6,0 fotovoltaico (modelo:...
  • Página 10: Conexión Del Inversor A La Red Eléctrica

    Apriete la tapa del terminal (consulte la Figura 4.17). ▲ Figura 4.13 Conector terminal de conexión a la red eléctrica de CA (vista interna) Todo inversor monofásico Solis Mini viene equipado con un conector terminal de conexión a la red eléctrica de CA.
  • Página 11: Conexión A Tierra Externa

    4.3.4 Dispositivo de protección contra sobrecorriente (OCPD en inglés) conectado, oirá un pequeño clic. A fin de proteger a los conductores del inversor de conexión a la red eléctrica de CA, Solis recomienda instalar disyuntores que brinden protección contra sobrecorriente. La tabla que aparece a continuación define las clasificaciones de OCPD para los inversores monofásicos Solis Mini.
  • Página 12: Esquema Eléctrico

    4. Instalación 4. Instalación 4.3.6 Esquema eléctrico Consulte la figura 4.21, que consiste en una simple guía sobre la instalación de un sistema de paneles Comunicación solares con un inversor fotovoltaico. Es necesario instalar un aislador de CC en el sistema entre los paneles fotovoltaicos que cuenten con inversor.
  • Página 13: Conexión De Interfaz Lógica (Exclusivamente Reino Unido)

    4. Instalación 5. Encendido y apagado 4.3.9 Conexión de interfaz lógica (exclusivamente Reino Unido) 5.1 Encendido del inversor Los estándares G98 y G99 requieren que la interfaz lógica sea operada por un simple interruptor o contactor. Cuando el interruptor esté cerrado, el inversor podrá funcionar normalmente. Cuando se abra Para encender el inversor, es importante que siga atentamente los pasos detallados a continuación: el interruptor, el inversor reducirá...
  • Página 14: Funcionamiento

    Número de DRM: Número de DRM: muestra el número 01-08. El menú principal del inversor monofásico 4G de Solis brinda acceso a la información y los datos Meter EnergyP concernientes al funcionamiento. Para mostrar dicha información, debe seleccionar "Información" en el 10 seg.
  • Página 15: Bloqueo De Pantalla

    Se puede asignar un número del "01" Alarm001: OV-G-V al "99" para cada dirección (consulte la Figura 6.4). El número predeterminado de Fecha: 27-11 Dato: 7171 dirección del inversor monofásico Solis es "01". ▲ Figura 6.6 Mensaje de alarma .26. .27.
  • Página 16: Mensaje De Funcionamiento

    6. Funcionamiento 6. Funcionamiento Pulse “ABAJO” para desplazar el cursor, pulse “ARRIBA” para cambiar el dígito. 6.4.2 Mensaje de funcionamiento Una vez haya seleccionado el mes/año deseado, pulse ACEPTAR. Esta funcionalidad es para que el personal de mantenimiento obtenga un mensaje sobre el 2015-02: 0510 kWh 2015: 0017513 kWh funcionamiento, tal como la temperatura interna, número de estándar, etc.
  • Página 17: Selección De Estándar

    Se utiliza esta funcionalidad para seleccionar el estándar de referencia de la red eléctrica Se utiliza esta funcionalidad para iniciar o detener la generación de energía del inversor monofásico (consulte la Figura 6.16). Solis (consulte la Figura 6.18). Sí=<ACEPTAR> Conexión a red NO=<SALIR>...
  • Página 18: Calibración De Energía

    6. Funcionamiento 6. Funcionamiento 6.5.6 Calibración de energía 6.5.9 Restauración de ajustes Cualquier mantenimiento o reemplazo podría borrar estos valores o causar valores distintos en el total Con esta funcionalidad, es posible restablecer todas las opciones de los ajustes especiales mencionados de energía.
  • Página 19: Selección De Modo

    6. Funcionamiento 6. Funcionamiento 6.5.11.1 Selección de modo 6.5.11.1.4.1 Relación de muestra de transformador Este menú ofrece los siguientes 4 ajustes: 1 .OFF 2.Contador en la carga 3.Contador en la red eléctrica 4.Sensor de corriente Se utiliza esta funcionalidad para cambiar la relación de muestra del transformador, si el cliente selecciona otro transformador distinto.
  • Página 20: Potencia De Reflujo

    6. Funcionamiento 6. Funcionamiento ON: Cuando se desconecte el transformador, el inversor dejará de generar energía y la pantalla LCD mostrará "Protección contra fallos". OFF: Cuando se desconecte el transformador, el inversor estará limitado a la potencia generada cuando Entrada el transformador está...
  • Página 21: Mantenimiento

    Mensaje de alarma Descripción del fallo Solución Compruebe las conexiones de entrada fotovoltaica. El inversor monofásico Solis Mini 4G no requiere de un mantenimiento muy habitual. Compruebe la tensión de entrada de CC El inversor no recibe alimentación en No hay corriente (monofásico >...
  • Página 22: Especificaciones

    Frecuencia nominal de la red eléctrica (en hercios) 50/60 Número de serie del inversor monofásico Solis; Rango operativo de frecuencia (en hercios) 47...52 o 57...62 El distribuidor/vendedor de su inversor monofásico Solis (si está disponible); Máx. eficiencia 97,2 % Fecha de instalación. Eficiencia UE 96,5 % La descripción del problema (es decir, el mensaje de alarma que aparece en la...
  • Página 23 9. Especificaciones 9. Especificaciones Modelo Solis-mini-1000-4G Modelo Solis-mini-1500-4G Máx. potencia de entrada de CD (en vatios) 1200 Máx. potencia de entrada de CD (en vatios) 1800 Máx. tensión de entrada de CD (en voltios) Máx. tensión de entrada de CD (en voltios) Tensión nominal de CD (en voltios)
  • Página 24 9. Especificaciones 9. Especificaciones Modelo Solis-mini-2000-4G Modelo Solis-mini-2500-4G Máx. potencia de entrada de CD (en vatios) 2300 Máx. potencia de entrada de CD (en vatios) 3000 Máx. tensión de entrada de CD (en voltios) Máx. tensión de entrada de CD (en voltios) Tensión nominal de CD (en voltios)
  • Página 25 9. Especificaciones 9. Especificaciones Modelo Solis-mini-3000-4G Modelo Solis-mini-3600-4G Máx. potencia de entrada de CD (en vatios) 3500 Máx. potencia de entrada de CD (en vatios) 4000 Máx. tensión de entrada de CD (en voltios) Máx. tensión de entrada de CD (en voltios) Tensión nominal de CD (en voltios)
  • Página 26 9. Especificaciones verdadero valor es de 0,8 adelantado ~ 0,8 atrasado. Modelo Solis-mini-1000-4G-LV Máx. potencia de entrada de CD (en vatios) 1200 Máx. tensión de entrada de CD (en voltios) Tensión nominal de CD (en voltios) Tensión de inicio (en voltios) Rango de tensión de MPPT (en voltios)
  • Página 27: Advertencias Sobre La Instalación En Referencia Al Medioambiente

    • Consulte y respete los requisitos y reglamentaciones locales, los estándares australianos y los lineamientos del CEC (Consejo para una Energía Limpia). • Consulte la información técnica de Ginlong Solis al evaluar elementos ambientales tales como la exposición al sol, el calor, la luz, la lluvia, el ruido y la ventilación.
