SOLIS S5-GC15K-LV Guía De Instalación Rápida

Guía de instalación rápida
Versión 1.0
Modelos:
S5-GC15K-LV
S5-GC20K-LV
S5-GC23K-LV
S5-GC40K-HV
S5-GC50K-HV
Nota: Descargue el manual de instalación
Opción 1: Para accesar al manual en español ingrese a la página:
https://www.exelsolar.com
Opción 2: Para accesar al manual en otro idioma escanee el
código QR de abajo o ingrese al siguiente URL:
https://www.ginlong.com/service.html

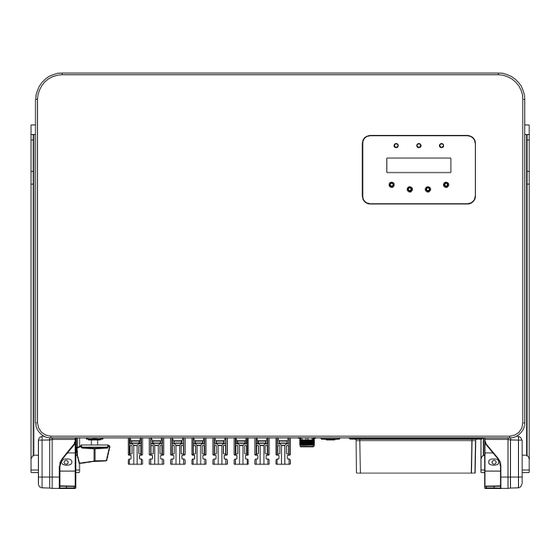

Parte inferior del inversor
Algunos modelos pueden tener diferente número de entradas cc,
consulte la ficha técnica / placa del fabricante / producto actual
Interruptor cc
Entrada cc Medidor
Espacio de instalación
Espacio mínimo requerido:
500 mm
500 mm
1000 mm
500 mm
Tamaño del orificio de montaje
Utilice una broca de 10 mm para perforar un orificio de 60 mm de
profundidad.
Instalación del inversor
Asegúrese de que el panel posterior esté nivelado y los orificios de
montaje estén correctamente marcados.
Perfore en la pared en el lugar marcado.
Utilice un destornillador Phillips para colocar el tornillo de expansión
Salida ca en la tuerca de expansión y fijar la placa posterior.
Levante el inversor y cuélguelo en la placa de montaje.
Utilice los pernos de sujeción suministrados para fijar los extremos
inferiores de ambos lados a la placa de montaje.
Cableado y montaje del conector de cc
Utilice un engarzador de cables para sujetar el conector de metal e
insértelo en la punta del conector MC4. Utilice la herramienta
especial MC4 para sujetar el conjunto MC4.
Diámetro externo
8 mm
2
2.5 - 4 mm
500 mm
Diámetro externo
8 mm
2.5 - 4 mm 2
Tenaza para prensar
unidad: mm
2
Herramienta especial MC4
