5670H-Spanish_Manuals 5/2/12 9:01 AM Page 1

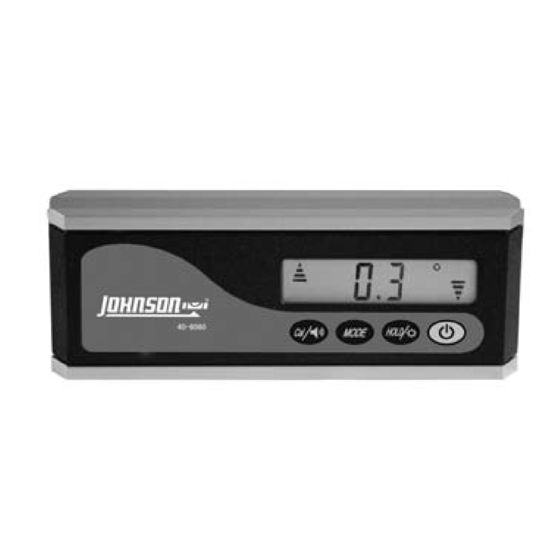

Nivel Digital Magnético
Modelo No. 40-6060
Manual de operación
Felicitaciones por la compra de este Nivel Digital Magnético. Le
sugerimos leer detenidamente y en su totalidad el manual de
operación antes de utilizar el instrumento. Guarde este manual de
operación para consultarlo en el futuro.
©2012 Johnson Level & Tool - Rev. 2
1
Publicidad
Tabla de contenido
Manuales relacionados para Johnson 40-6060
Resumen de contenidos para Johnson 40-6060
- Página 1 Felicitaciones por la compra de este Nivel Digital Magnético. Le sugerimos leer detenidamente y en su totalidad el manual de operación antes de utilizar el instrumento. Guarde este manual de operación para consultarlo en el futuro. ©2012 Johnson Level & Tool - Rev. 2...
-
Página 2: Tabla De Contenido
• 0º y 90º - la posición de inclinación se confirma por un señal auditiva • Inversión automática de dígitos para mediciones elevadas • Función de suspensión para congelar la medición • Base magnética • Tornillo de 1/4 – 20 para conectarlo al trípode ©2012 Johnson Level & Tool - Rev. 2... -
Página 3: Ubicación De Partes
5670H-Spanish_Manuals 5/2/12 9:01 AM Page 3 3. Ubicación de Partes y Componentes Pantalla LCD Compartimiento de baterías ©2012 Johnson Level & Tool - Rev. 2... -
Página 4: Instrucciones De Operación
Indicación de pantalla después de instalar las baterías: 1. Después de instalar baterías nuevas, la pantalla LCD mostrará “good” (“buenas”) y después “-0-“. 2. Calibre el instrumento como se describe en la sección Auto-Chequeo y Calibración. ©2012 Johnson Level & Tool - Rev. 2... -
Página 5: Utilización Del Producto
Un pitido lento empezará a sonar a 10º y 80º y sonará más rápidamente entre más se acerque a 0º o 90º. Cuando el instru- mento alcanza 0º o 90º, el tono se vuelve constante. ©2012 Johnson Level & Tool - Rev. 2... - Página 6 2 segundos para encender la luz LCD para iluminación posterior. Botón ON/OFF (para encendido y apagado) Presione este botón para encender y apagar el instrumento. Apagado Automático Este instrumento se apagará automáticamente si no se ha utilizado por 20 minutos. ©2012 Johnson Level & Tool - Rev. 2...
- Página 7 En la figura que aparece a continuación se muestra que es necesario subir la parte izquierda del nivel digital para lograr un nivel correcto. Aquí se muestra que el nivel digital está en posición correcta. Aquí se muestra la medición de inclinación. ©2012 Johnson Level & Tool - Rev. 2...
-
Página 8: Auto-Chequeo Y Calibración
5. De las 4 lecturas de ángulo, si 2 de los valores tienen una diferen- cia de más de 0.2º, la unidad debe recalibrarse. Figura 1 Figura 3 Figura 2 Figura 4 ©2012 Johnson Level & Tool - Rev. 2... - Página 9 5. De las 4 lecturas de ángulo, si 2 de los valores tienen una diferen- cia de más de 0.2º, la unidad debe recalibrarse. Figura 6 Figura 7 Figura 5 Figura 8 ©2012 Johnson Level & Tool - Rev. 2...
-
Página 10: Especificaciones Técnicas
100 horas de uso continuo. Dimensiones 6.45” x 2.3” x 1.25” (164 x 60 x 32mm) Peso 0.66 lbs. (0.3 kg) Temperatura de Trabajo 14°F a 113°F (-10°C a +45°C) ©2012 Johnson Level & Tool - Rev. 2... -
Página 11: Cuidado Y Manipulación
5670H-Spanish_Manuals 5/2/12 9:01 AM Page 11 8. Cuidado y Manipulación Evite sacudir la unidad para que no la afecten las vibraciones y • exponerla a temperaturas extremas. Antes de mover o transportar la unidad, asegúrese de que esté • apagada. Retire las baterías cuando guarda la herramienta por un período •... -
Página 12: Garantía Del Producto
5670H-Spanish_Manuals 5/2/12 9:01 AM Page 12 9. Garantía del Producto Johnson Level & Tool ofrece una garantía limitada de tres años para cada uno de sus productos. Puede obtener una copia de la garantía limitada de un producto Johnson Level & Tool comunicándose con el Departamento de Servicio al Cliente de Johnson Level &...
