5821H-Spanish_Manuals 5/2/12 8:07 AM Page 1

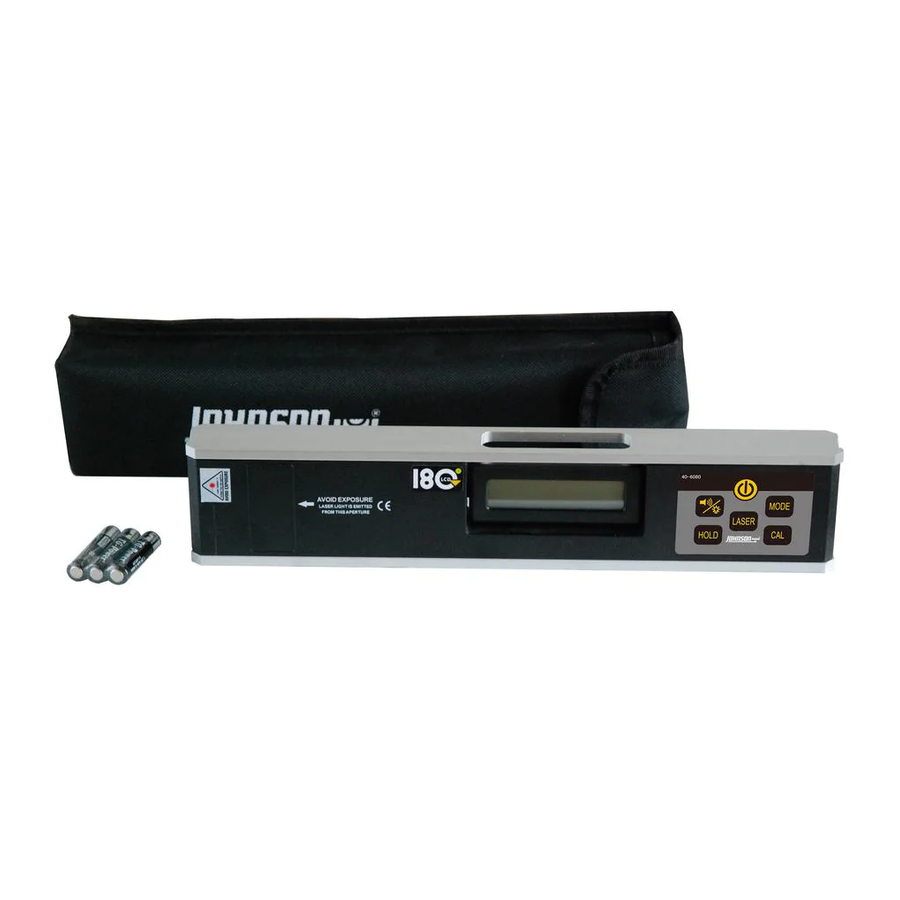

Nivel Láser Digital Magnético
Modelo No. 40-6080
Manual de Operación
Felicitaciones por elegir este Inclinómetro de Nivel Electrónico con
Expositor Giratorio. Le sugerimos que lea este manual de instrucciones
cuidadosamente antes de usar el instrumento. Guarde este manual de
instrucciones para poder usarlo en el futuro.
Esta es una herramienta láser Clase IIIa y está fabricada para cumplir
con la norma CFR 21, partes 1040.10 y 1040.11, y con la norma de
seguridad internacional IEC 285.
©2012 Johnson Level & Tool - Rev. 2
1
Publicidad
Tabla de contenido
Manuales relacionados para Johnson 40-6080
Resumen de contenidos para Johnson 40-6080
- Página 1 Esta es una herramienta láser Clase IIIa y está fabricada para cumplir con la norma CFR 21, partes 1040.10 y 1040.11, y con la norma de seguridad internacional IEC 285. ©2012 Johnson Level & Tool - Rev. 2...
-
Página 2: Tabla De Contenido
• Indicador auditivo para nivel 0° y plomada 90° • Inversión digital automática para mediciones elevada • Apagado automático • Base magnética • Tornillo de 1/4” – 20 para conectarlo al trípode ©2012 Johnson Level & Tool - Rev. 2... -
Página 3: Instrucciones De Seguridad
¡PELIGRO! Producto Láser de Clase IIIa Salida Máxima de Corriente: 5mW Longitud de Onda: 640-660nm ESTA HERRAMIENTA EMITE RADIACIÓN LÁSER. NO MIRE FIJO AL RAYO. ©2012 Johnson Level & Tool - Rev. 2... -
Página 4: Ubicación / Contenido
EVITE LA EXPOSICIÓN DIRECTA A LOS OJOS. Producto Láser de Clase IIIa Salida Máxima de Corriente: 5mW Longitud de Onda: 640-660nm Este Producto cumple con los requerimientos aplicables de 21 CFR parts 1040.10 y 1040.11. ©2012 Johnson Level & Tool - Rev. 2... -
Página 5: Ubicación De Partes / Componentes
5821H-Spanish_Manuals 5/2/12 8:07 AM Page 5 5. Ubicación de Partes / Componentes Ventana de salida del láser Pantalla LCD Teclado Compensación de 1-1/8” Cubierta de baterías Tornillo para la cubierta de baterías ©2012 Johnson Level & Tool - Rev. 2... -
Página 6: Instrucciones De Operación
1. Después de instalar baterías nuevas, la pantalla LCD mostrará “good” (“buenas”). 2. La pantalla mostrará después “-0-“. 3. Calibre el instrumento como se describe en la sección 8 – Auto-Chequeo y Calibración. ©2012 Johnson Level & Tool - Rev. 2... -
Página 7: Utilización Del Producto
10º y 80º, no habrá pitidos. El nivel emitirá un pitido más rápido entre más se acerque al nivel o plomada. El nivel emitirá un tono constante cuando el esté en 0º o 90º. ©2012 Johnson Level & Tool - Rev. 2... - Página 8 Si el símbolo de la batería en la pantalla indica bajo voltaje, cambie las baterías lo antes posible. Si este símbolo no aparece en la pantalla, quiere decir que la batería está cargada. ©2012 Johnson Level & Tool - Rev. 2...
- Página 9 Las flechas triangulares que aparecen en los dos extremos de la pantalla LCD indican la dirección de inclinación del nivel láser digital. Indicación de Inclinación Indicación de Inclinación Indicación de Inclinación Indicación de Inclinación Plano Horizontal Plano Horizontal ©2012 Johnson Level & Tool - Rev. 2...
- Página 10 5821H-Spanish_Manuals 5/2/12 8:07 AM Page 10 Cuando el nivel láser digital está en posición 0º, las dos flechas indi- carán lo siguiente: Pantalla Rotativa La pantalla del instrumento puede rotar hasta 180 grados. ©2012 Johnson Level & Tool - Rev. 2...
-
Página 11: Auto-Chequeo Y Calibración
4, y luego registre la lectura del ángulo medido como A2. 3. Si la diferencia entre A1 y A2 es mayor que 0.2º, es necesario calibrar la precisión vertical. ©2012 Johnson Level & Tool - Rev. 2... -
Página 12: Calibración Horizontal
8. Después de 10 segundos vuelva a pre- sionar el botón de Cero, y se mostrará -2- en la pantalla. Espere 2 segundos, y el nivel láser digital mostrará la lectura de ángulo. La cal- ibración vertical está lista. ©2012 Johnson Level & Tool - Rev. 2... -
Página 13: Especificaciones Técnicas
70 horas de uso continuo Dimensiones 12" x 2.36" x 1.25" (350 x 60 x 32 mm) Peso 1.48 lbs. (0.67 Kg) Temperatura de Trabajo 14°F a 113°F (-10°C a +45°C) ©2012 Johnson Level & Tool - Rev. 2... -
Página 14: Cuidado Y Manipulación
Mantenga la unidad del nivel seca y limpia. Elimine humedad o • suciedad con un paño seco y suave. No utilice químicos abrasivos, detergentes fuertes ni disolventes de • limpieza para limpiar el nivel. ©2012 Johnson Level & Tool - Rev. 2... -
Página 15: Garantía Del Producto
Puede obtener una copia de la garantía limitada de un producto Johnson Level & Tool comunicándose con el Departamento de Servicio al Cliente de Johnson Level & Tool según se indica debajo o visitándonos en Internet en www.johnsonlevel.com. La garantía limitada para cada producto contiene varias limitaciones y exclusiones. - Página 16 5821H-Spanish_Manuals 5/2/12 8:07 AM Page 16 ©2012 Johnson Level & Tool - Rev. 2...
