- Página 1 Manual de instalación Terra AC © Copyright 2020 ABB. Todos los derechos reservados...
- Página 2 Copyright Todos los derechos de copyright, marcas registradas y marcas comerciales pertenecen a sus respectivos propietarios. ® Copyright ABB EV Infrastructure. Todos los derechos reservados. BCM.V3Y01.0-ES | 001...
-
Página 3: Tabla De Contenido
Sumario Sumario Acerca de este documento..............7 Función del presente documento..................7 Grupo de destino........................ 7 Historial de revisión......................7 Idioma..........................7 Ilustraciones........................7 Unidades de medición......................7 Convenciones tipográficas....................7 Cómo utilizar este documento.................... 7 Símbolos generales e indicaciones..................8 1.10 Símbolos especiales para advertencias y peligros.............9 1.11... - Página 4 Sumario Seguridad....................24 Responsabilidad....................... 24 Cualificaciones necesarias del técnico de instalación............24 Equipo de protección personal..................25 Instrucciones generales de seguridad................25 Instrucciones de seguridad durante la instalación............25 Instrucciones de seguridad para la puesta a tierra............26 Señales en el EVSE......................26 Eliminación de piezas o el EVSE..................27 Instalación...................28 Procedimiento general de instalación................28 Desembalaje del EVSE....................
- Página 5 Sumario Puesta en servicio................39 Procedimiento general de puesta en servicio..............39 Activación del EVSE......................39 Configuración del EVSE....................39 Conectar el EVSE con la aplicación móvil................40 Adición de una tarjeta RFID a la aplicación móvil............40 Acceso a las piezas................41 Retirada de la cubierta del armario.................. 41 Instalación de la cubierta del armario................41 Retirada de la cubierta de mantenimiento................42 Instalación de la cubierta de mantenimiento..............
- Página 6 Sumario 11.11.7 Especificaciones de entrada de CA (Europa)........... 55 11.11.8 Especificaciones de entrada de CA (Norteamérica)......... 55 11.12 Especificaciones generales de la interfaz lógica.............. 55 11.13 Especificaciones de cable....................56 11.13.1 Cable de entrada de CA (Europa)..............56 11.13.2 Cable de entrada de CA (Norteamérica)............56 11.13.3 Especificaciones del cable de Ethernet.............57 11.13.4 Especificaciones del cable RS485..............
-
Página 7: Acerca De Este Documento
Acerca de este documento Acerca de este documento Función del presente documento El documento es aplicable únicamente para este EVSE (Terra AC), incluidas las 11.1 variantes y opciones indicadas en la sección . En lo sucesivo, el EVSE se denomina "EVSE"... -
Página 8: Símbolos Generales E Indicaciones
Acerca de este documento 3. Realice los pasos de los procedimientos en su totalidad y en la secuencia correcta. 4. Mantenga el documento en un lugar seguro de fácil acceso. Este documento forma parte del EVSE. Símbolos generales e indicaciones Indicación Descripción Símbolo... -
Página 9: Símbolos Especiales Para Advertencias Y Peligros
Fabricante y datos de contacto Fabricante ABB EV Infrastructure Heertjeslaan 6 2629 JG Delft Países Bajos Datos de contacto El representante local del fabricante puede ofrecerle asistencia con el EVSE. Los datos de contacto se encuentran en: https://new.abb.com/ BCM.V3Y01.0-ES | 001... -
Página 10: Abreviaturas
Acerca de este documento 1.13 Abreviaturas Abreviatura Definición Corriente alterna Red de área de controlador Unidad central de procesamiento Corriente continua Compatibilidad electromagnética Vehículo eléctrico EVSE Equipo de suministro para vehículos eléctricos Directiva sobre instrumentos de medida Comunicación de campo cercano NoBo Organismo notificado OCPP... -
Página 11: Disposiciones De Orientación
Acerca de este documento Nota: Es posible que no todos los términos estén presentes en este documento. 1.15 Disposiciones de orientación Lado delantero: de cara al EVSE Dirección X (positiva es hacia la durante el uso normal derecha) Lado izquierdo Dirección Y (positiva es hacia atrás) Lado derecho Dirección Z (positiva es hacia arriba) -
Página 12: Descripción

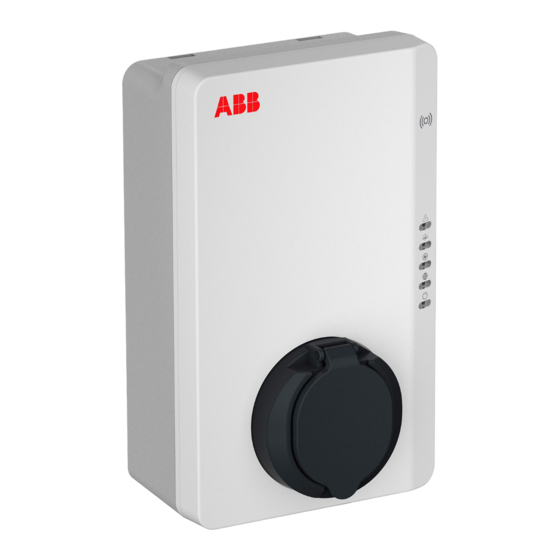

Descripción Descripción breve El EVSE (Terra AC) es una estación de carga de CA que puede utilizarse para suministrar electricidad a un EV. Terra AC ofrece soluciones personalizadas e inteligentes de carga de red para su empresa o domicilio. El EVSE puede conectarse a Internet mediante GSM, WiFi o LAN. -
Página 13: Principio De Funcionamiento
Descripción Fabricante Marca MiD y número Nobo Número de serie Clase de precisión MiD Número de pieza del EVSE Número de examen tipo MiD Nombre del producto Código de barras con el número de Información de capacidad nominal serie del EVSE del EVSE Código de barras con el número de Dirección del fabricante... -
Página 14: Vista General
Descripción 5. Las interfaces eléctricas del EVSE comunican con el ordenador de a bordo (líneas azules). (*): Conexiones entre partes del EVSE y el sistema de la CPU. La flecha muestra la dirección de las señales de entrada y salida. Vista general 2.5.1 Vista general del sistema... -
Página 15: Vista General Del Evse, Exterior
Descripción 2.5.2 Vista general del EVSE, exterior Conexión para el cable de carga del Cubierta del armario Alojamiento Aberturas para las conexiones del Lector RFID medidor inteligente Placa de características Abertura para el cable Ethernet Abertura para el cable de entrada de Indicadores LED Pieza Función... -
Página 16: Vista General Del Evse, Interior
Descripción 2.5.3 Vista general del EVSE, interior Cubierta de mantenimiento Conexión del medidor inteligente Conexión Ethernet Bloque de terminales para la entrada Ranura para una tarjeta Nano-SIM de CA Bloque de terminales para el cable de carga del EV o la toma Pieza Función Cubierta de mantenimiento... -
Página 17: Opciones
Descripción Opciones 2.6.1 Pantalla Pantalla 2.6.2 Cable de carga del EV, tipo 2 2.6.3 Toma, tipo 2 Toma BCM.V3Y01.0-ES | 001... -
Página 18: Cable De Carga Del Ev, Tipo 1
La función de gestión de la carga impide que el sistema supere la capacidad de la red y evita daños en los fusibles. En los momentos en que la demanda de corriente es alta, la Terra AC pondrá en pausa la sesión de carga. La sesión de carga se reanudará cuando haya disponibilidad en la red. -
Página 19: Elementos De Control
Descripción Elementos de control 2.7.1 Indicadores LED LED de error LED de conexión a Internet LED de carga LED de apagado/encendido del LED de detección de cable y coche, y EVSE autorización de coche Tabla 1: LED de error Estado del LED Estado del EVSE Encendido Error... -
Página 20: Descripción De La Aplicación Móvil Para El Evse
Descripción Tabla 3: LED de detección de cable y coche, y autorización de coche Estado del LED Estado del EVSE Encendido Hay un coche conectado. La conexión está autorizada. Apagado No hay coche conectado Intermitente Hay un coche conectado, esperando auto- rización Tabla 4: LED de conexión a Internet Estado del LED... -
Página 21: Descripción General De Los Botones Y Los Colores
Descripción Título del menú Botones de menús Zona de pantalla principal Sección de la pantalla Descripción Título del menú Esta zona muestra el menú actual. Zona de pantalla principal Esta zona muestra información sobre la sesión de carga o los menús disponibles. Botones de menús Navegar por los menús de la aplicación y utilizar las fun- ciones. -
Página 22: Vista General De Los Menús
Descripción Botón Nombre / color Descripción Enlace del cargador Ir al menú de enlace del cargador Ajustes Ir al menú de ajustes Más opciones Seleccionar más opciones Anterior Ir a una página anterior Siguiente Ir a una página siguiente 2.8.3 Vista general de los menús Menú... -
Página 23: Vista General De Los Códigos De Error
Descripción Menú Descripción Menú de ajustes Muestra las funciones que ha activado el usuario. Menú de adición de tarjeta Añadir y vincular tarjetas RFID 2.8.4 Vista general de los códigos de error Si el EVSE detecta un problema, el LED de error se enciende. La aplicación móvil muestra el código de error. -
Página 24: Seguridad
Seguridad Seguridad Responsabilidad El fabricante no es responsable ante el comprador del EVSE, ni ante terceros, por los daños, pérdidas, costes o gastos en los que incurra el comprador o cualquier tercero si alguno de los grupos de destino mencionados en los documentos relacionados no respeta las normas que figuran a continuación: 1.11 •... -
Página 25: Equipo De Protección Personal
Seguridad Equipo de protección personal Símbolo Descripción Indumentaria de protección Guantes de seguridad Calzado de seguridad Gafas de seguridad Instrucciones generales de seguridad • Este documento, los documentos relacionados y las advertencias incluidas no sustituyen su responsabilidad de utilizar el sentido común cuando trabaja en el EVSE. -
Página 26: Instrucciones De Seguridad Para La Puesta A Tierra
Seguridad • Asegúrese de que la capacidad de carga de la red corresponda con el EVSE. • Conecte el EVSE a tierra correctamente. Consulte la sección • Asegúrese de que el cableado del interior del EVSE esté protegido frente a daños y no pueda quedar atrapado al abrir o cerrar el armario. -
Página 27: Eliminación De Piezas O El Evse
Seguridad Nota: Es posible que no todos los símbolos estén presentes en el EVSE. Eliminación de piezas o el EVSE • Respete las normas locales para eliminar las piezas, el material de embalaje o el EVSE. BCM.V3Y01.0-ES | 001... -
Página 28: Instalación
6. Realice una inspección del EVSE y las piezas que va a instalar en busca de daños. 7. Si encuentra daños o las piezas no coinciden con el pedido, contacte con el representante local del fabricante (ABB EV Infrastructure). BCM.V3Y01.0-ES | 001... -
Página 29: Preparación Del Emplazamiento
Preparación del emplazamiento Preparación del emplazamiento Selección del emplazamiento 1. Encuentre un emplazamiento adecuado en una pared. Para conocer las 11.8 especificaciones de la pared, consulte la sección 2. Asegúrese de que esté disponible el suministro de alimentación correcto. Para conocer las especificaciones del suministro de alimentación, consulte la sección 11.11 11.10.3... -
Página 30: Instalación Mecánica
Nota: Los tornillos de montaje que se incluyen en la entrega sirven para una pared de ladrillo. Si desea montar el EVSE en un tipo distinto de pared, contacte con el representante local del fabricante (ABB EV Infrastructure). BCM.V3Y01.0-ES | 001... -
Página 31: Instalación Del Evse En La Pared
Instalación mecánica Instalación del EVSE en la pared 1. Coloque las aberturas (A) sobre los tornillos de montaje (B). Los tornillos superiores de montaje soportan el EVSE. 2. Instale los tornillos de montaje (C). Para conocer las especificaciones de par, 11.16 consulte la sección BCM.V3Y01.0-ES | 001... -
Página 32: Instalación Eléctrica
Instalación eléctrica Instalación eléctrica Procedimiento general de instalación eléctrica Requisitos previos • Procedimiento 1. Retire la cubierta de mantenimiento. Consulte la sección 2. Instale el cable de entrada de CA. • Inserte el cable de entrada de CA. Consulte la sección •... -
Página 33: Inserción Del Cable De Entrada De Ca
Instalación eléctrica Inserción del cable de entrada de CA Requisitos previos • Destornillador • Cable de entrada de CA Procedimiento 1. Retire la membrana (A) del EVSE. 2. Haga un orificio en el centro de la membrana. 3. Instale la membrana. 4. -
Página 34: Conexión Del Cable De Entrada De Ca (Fase Dividida) (Norteamérica)
Instalación eléctrica 7.3.2 Conexión del cable de entrada de CA (fase dividida) (Norteamérica) Requisitos previos • Destornillador dinamométrico • Cable de entrada de CA (monofásico) Procedimiento 1. Afloje los tornillos (A). 2. Pele los hilos. Para conocer la especificación, consulte la sección 11.13.2 3. -
Página 35: Fijación De Los Cables
Instalación eléctrica 7.3.4 Fijación de los cables Requisitos previos • Destornillador dinamométrico • Soporte de alivio de tensión para el cable Procedimiento 1. Fije los cables (A) con el soporte de alivio de tensión (B). 2. Instale los dos tornillos (C) del soporte de alivio de tensión. -
Página 36: Conexión Del Cable De Ethernet
Instalación eléctrica 7.4.2 Conexión del cable de Ethernet Requisitos previos El cable de Ethernet se ha insertado. Consulte la sección 7.4.1 Procedimiento 1. Introduzca el enchufe RJ45 (A) del cable de Ethernet en la toma RJ45 de Ethernet (B). 2. Conecte el cable de Ethernet a un ordenador, router o pasarela. -
Página 37: Conexión De Los Hilos Para La Comunicación Del Medidor Inteligente
Instalación eléctrica 7.4.4 Conexión de los hilos para la comunicación del medidor inteligente Conecte el medidor inteligente con ModBus RTU sobre RS485 al EVSE. Requisitos previos • Destornillador de cabeza • Medidor inteligente con plana interfaz ModBus RTU • Hilo para RS485. Consulte la 11.13.4 sección . -
Página 38: Sustitución Del Cable De Carga Del Ev
Instalación eléctrica Sustitución del cable de carga del EV Requisitos previos El cable de carga del EV • Cable de carga del EV que suministrado de serie en el cumpla las especificaciones. 11.13 EVSE no cumple las Consulte la sección especificaciones. -
Página 39: Puesta En Servicio
Puesta en servicio Puesta en servicio Procedimiento general de puesta en servicio 1. Active el EVSE. Consulte la sección 2. Configure el EVSE. Consulte la sección 3. Conecte el EVSE con la aplicación móvil. Consulte la sección 4. Añada una tarjeta RFID a la aplicación móvil. Consulte la sección Activación del EVSE 1. -
Página 40: Conectar El Evse Con La Aplicación Móvil
Puesta en servicio Conectar el EVSE con la aplicación móvil Requisitos previos • Dispositivo móvil con la aplicación móvil Procedimiento 1. Encontrará su código PIN en el paquete con la tarjeta RFID. • El código PIN tiene 8 caracteres. • Las letras distinguen entre mayúsculas y minúsculas. -
Página 41: Acceso A Las Piezas
Acceso a las piezas Acceso a las piezas Retirada de la cubierta del armario 1. Retire estas piezas: • Tornillos (A) • Cubierta del armario (B) Instalación de la cubierta del armario 1. Instale estas piezas: • Cubierta del armario (A) •... -
Página 42: Retirada De La Cubierta De Mantenimiento
Acceso a las piezas Retirada de la cubierta de mantenimiento 1. Retire estas piezas: • Tornillos (A) • Cubierta de mantenimiento (B) Instalación de la cubierta de mantenimiento 1. Instale estas piezas: • Cubierta de mantenimiento (A) • Tornillos (B) BCM.V3Y01.0-ES | 001... -
Página 43: Solución De Problemas
Solución de problemas Solución de problemas 10.1 Procedimiento de solución de problemas 1. Intente encontrar una solución al problema con la ayuda de la información del presente documento. 2. Si no puede encontrar una solución para el problema, contacte con el representante 1.12 local del fabricante. - Página 44 Solución de problemas Problema Posible causa Posible solución Hay corriente residual en el 1. Desactive el EVSE. Consulte la circuito de carga. 10.3 sección 2. Contacte con el representante local del fabricante o un electri- cista con la debida cualificación. Consulte la sección Hay un fallo de con- El contacto del relé...
-
Página 45: Desactivación Del Evse
Solución de problemas Problema Posible causa Posible solución El cable de carga del EV tie- 1. Examine el cable de carga del ne un defecto. 2. Si el cable de carga del EV su- ministrado de serie tiene un de- fecto, sustitúyalo. -
Página 46: Datos Técnicos
El tipo de EVSE es un código. El código tiene 10 partes: A1 - A10. Parte del código Descripción Valor Significado del valor Nombre de marca Terra AC Tipo Wallbox Columna Salida de potencia 3,7 kW 7 kW 9 kW... -
Página 47: Masa
El '0' es un campo vacío. 11.2 Masa Tipo de EVSE Peso [kg] Terra AC Wallbox tipo 2 con toma (Europa) 2 Terra AC Wallbox tipo 2 con un cable de carga del EV (Europa) Terra AC Wallbox tipo 1 (Norteamérica) BCM.V3Y01.0-ES | 001... -
Página 48: Conformidad Del Dispositivo Protector
• RCD (tipo A mínimo) + MCB • RCBO (tipo A mínimo), (por ejemplo: ABB modelo PN: DS201 C40 A30) Disyuntor de protección frente a sobreco- Capacidad nominal del disyuntor: rriente de entrada (por ejemplo: RCBO o • 40A para un EVSE con 32 amperios MCB). -
Página 49: Piezas Incluidas En La Entrega
Datos técnicos 11.4 Piezas incluidas en la entrega Parámetro Especificación EVSE Consulte la placa de características. Con- sulte la sección Tornillos superiores de montaje M6 x 60 Tacos para los tornillos superiores de mon- 8 x 60 mm taje (para utilizarse en una pared de ladri- llo) Tornillos inferiores de montaje M6 x 120... -
Página 50: Condiciones Ambientales
Datos técnicos Parámetro Especificaciones Taladro Destornillador dinamométrico, cabeza de estrella Destornillador dinamométrico, cabeza pla- Para bloques de terminales y enchufes con un paso de 5 mm 11.7 Condiciones ambientales Parámetro Valor Temperatura de funcionamiento -35°C a +50°C Temperatura de almacenamiento -40°C a +80°C Condiciones de almacenamiento Interior, seco... -
Página 51: Dimensiones
Datos técnicos 11.10 Dimensiones 11.10.1 EStrada de CA con toma, cable tipo 2 Anchura del EVSE Altura del EVSE Profundidad del EVSE Distancia desde la parte inferior del Profundidad de la toma EVSE al centro de la toma. Parámetro Valor [mm] BCM.V3Y01.0-ES | 001... -
Página 52: Entrada De Ca Con Cable De Carga Del Ev
Datos técnicos 11.10.2 Entrada de CA con cable de carga del EV Anchura del EVSE Altura del EVSE Profundidad del EVSE Parámetro Valor [mm] 11.10.3 Requisitos de espacio para la instalación EVSE BCM.V3Y01.0-ES | 001... -
Página 53: Especificaciones De Entrada De Ca
Datos técnicos Parámetro Especificación [mm] Especificación [pulg.] > 200 > 8 Z2 (uso interior) > 457,2 > 18 Z2 (uso exterior) > 635 > 25 11.11 Especificaciones de entrada de CA 11.11.1 Especificaciones generales Parámetro Especificación Sistemas de tierra TN-S TN-C-S Frecuencia 50 Hz o 60 Hz... -
Página 54: 230 V Ca Trifásica Con Neutro (It)
Datos técnicos 11.11.3 230 V CA trifásica con neutro (IT) L3 L2 230 V CA, máximo 264 V CA 230 V CA, máximo 264 V CA 11.11.4 230 V CA monofásica (Europa) 230 V CA, máximo 264 V CA 11.11.5 120 V CA (Norteamérica) 120 V CA, máximo 264 V CA BCM.V3Y01.0-ES | 001... -
Página 55: 240 V Ca Fase Dividida (Norteamérica)
Datos técnicos 11.11.6 240 V CA fase dividida (Norteamérica) 240 V CA, máximo 264 V CA 11.11.7 Especificaciones de entrada de CA (Europa) Parámetro Especificación Conexión de alimentación de CA de entra- Monofásica o trifásica Tensión de entrada (monofásica) 220 a 240 V CA Tensión de entrada (trifásica) 380 a 415 V CA Consumo de energía en espera activa... -
Página 56: Especificaciones De Cable
Datos técnicos Parámetro Especificación Bluetooth BLE 5.0 RFID Tarjetas RFID MIFARE ISO/IEC 14443A Sistemas operativos de dispositivos móvi- • Android 4.4 o superior les compatibles • iOS8 o superior 11.13 Especificaciones de cable 11.13.1 Cable de entrada de CA (Europa) Parámetro Especificación Tipo de conexión de la estación de carga... -
Página 57: Especificaciones Del Cable De Ethernet
Datos técnicos Parámetro Especificación Longitud de tira 10 mm Blindaje de cable (optativo) Las normas locales exigen cables blinda- dos. El blindaje del cable debe conectarse al perfil de puesta a tierra protectora en los dos extremos del cable. Diámetro de los conductores de fase Consulte las normas locales. -
Página 58: Estrada De Contactos Secos
Datos técnicos 11.13.5 EStrada de contactos secos La entrada de contactos secos es el único contacto previsto por el usuario. Parámetro Especificaciones Tipo de conector EVSE Enchufe y tornillos del bloque de termina- Tamaño de hilo para el enchufe del bloque •... -
Página 59: Especificaciones De Salida De Ca
Datos técnicos 11.14 Especificaciones de salida de CA 11.14.1 Especificaciones de salida de CA (Europa) Parámetro Especificación Intervalo de tensión de salida de CA (mo- 220 - 240V CA nofásica) Intervalo de tensión de salida de CA (trifá- 380 - 415V CA sica) Estándar de conexión •...
