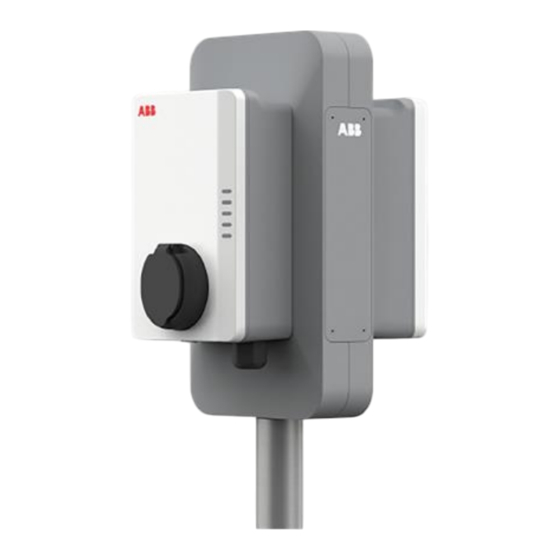

- Página 1 — ENERO 2021 Terra AC Wallbox – Guía de Puesta en Marcha TerraConfig APP y ChargerSync APP ESEVCI – Customer Support © Copyright 2020 ABB. All rights reserved. Document ID.: Rev.:...
- Página 2 — Agenda • 1. Instalación – Vídeo y guía de instalación. • 2. Configuración y funcionalidades de las APPs ❑ 2.1 TerraConfig ❑ 2.2 Chargersync Slide 2 January 29, 2021...
-
Página 3: Instalación
— Instalación Vídeo de la instalación y pasos Siguiendo estos pasos, aprenderás cómo instalar el equipo Terra AC Wallbox. -
Página 4: Vídeo De Instalación
— Vídeo de instalación Cómo instalar el equipo Terra AC Wallbox de ABB. https://www.youtube.com/watch?v=gK-nZptM61I Slide 4 January 29, 2021... - Página 5 — Manual de Instalación y Manual de Usuario Los Manuales estan disponibles en 25 idiomas. Manual de Instalación Manual de Usuario Slide 5 January 29, 2021...
- Página 6 — Guía de instalación Código PIN del cargador Todos los Terra AC Wallbox se entregan con un Código PIN. El Código PIN de • 8 dígitos es el necesario para configurar el cargador. Este Código PIN es único, y sirve para enlazar con el Portal Web. Por favor, mantenlo a buen recaudo.
- Página 7 — Guía de instalación Limitaciones respecto el dispositivo TACW22 trifásico, conectado a una monofásica. Terra AC tiene detección de fase únicamente en la fase A (L1). Si esta fase no se encuentra conectada, el cargador notificará un error. • Por favor complete el cableado de acuerdo con el diagrama adjunto en esta transparencia.
-
Página 8: Configuración Y Funcionalidades De Las Apps
— 2. Configuración y funcionalidades de las APPs 2.1 Configuración vía la APP TerraConfig 2.2 Configuración vía la APP Chargersync... - Página 9 Funcionalidades • • ❑ Sincronización con el dispositivo – para sincronizar el cargador ❑ Autentificación. con el servidor back-end de ABB ❑ Vincular un cargador (y desvincularlo). ❑ Información del dispositivo ❑ Actualización de Firmware. ❑ Actualización de Firmware ❑ Balance de Cargas – ajuste a un límite de potencia estático.
-
Página 10: Configuración Via La App Terraconfig
2.1 Configuración via la APP TerraConfig Guía El equipo Terra AC Wallbox se encuentra instalado en el Sitio. Es el momento de configurar su Terra AC Wallbox via la APP TerraConfig. En este paso aprenderás: Vincular la APP TerraConfig con el cargador vía Bluetooth Comprobar la version de firmware. -
Página 11: Introducción
APP TerraConfig para Smartphone El usuario es el instalador o el operario técnico / ingeniero de • soporte. Debe ponerse en contacto con un empleado de ABB para crear • la cuenta de usuario. El usuario puede acceder a cualquier cargador en las •... -
Página 12: Iniciar Sesión Con La Cuenta De Terraconfig
— Iniciar sesión con la cuenta de TerraConfig Instale y abra la APP TerraConfig. • Inicie sesión con las credenciales que • recibió por email cuando pidió la cuenta. email address Siga los pasos para crear su propia • contraseña e inicie sesión. Slide 12 January 29, 2021... -
Página 13: Conectarse Al Cargador
— 1- Conectarse al cargador El Smartphone tiene que estar conectado a internet. El Bluetooth debe estar habilitado. Inicie sesión en la APP TerraConfig con sus credenciales Pulse ‘Connect Charger’ para activar la búsqueda de cargadores Seleccione su cargador de la lista de dispositivos por su Número de Serie. - Página 14 1 – Conectarse al cargador Device Sync ‘Device Sync’ Permite al cargador sincronizarse • manualmente con el back-end de ABB Se recomienda pulsar siempre ‘Device Sync’ después • de la puesta en marcha o de que se realicen cambios mediante la APP TerraConfig.
-
Página 15: Actualización De Firmware
— 2 – Actualización de Firmware Firmware Info En ‘Firmware Info’ pueden encontrarse paquetes o • versiones de Firmware. Slide 15 January 29, 2021... - Página 16 — 2 – Actualización de Firmware Device Update Con ‘Device Update’ puede descargarse la última versión de Firmware o una versión específica y subirla al cargador. Pulse ‘+’ y la APP TerraConfig buscará Firmware disponible. Seguido por ‘Add Package’ y ‘Upload Package’...
- Página 17 — 3- Establecer conexión a internet estable Conectividad Opciones de Conectividad Se establece una conexión Bluetooth cada vez que la APP se • vincula con el cargador. La app se conecta con el cargador solo por vía Bluetooth Se requiere estar cerca del Terra AC. Las opciones de conectividad a internet para el Terra AC son •...
- Página 18 — 3- Establecer conexión a internet estable: LAN Opciones de Charger Link Para que un cargador se comunique por OCPP con cualquier backend, éste tiene que estar conectado a internet. En ‘Charger Link’ podemos ver las opciones de conectividad. Todos los Terra AC tienen las siguientes opciones: - WIFI y LAN - 4G es una característica extra y debe pedirse como tal.
- Página 19 — 3- Establecer conexión a internet estable: WiFi Charger Link - WiFi Antes de conigurar la conexión Wi-Fi del cargador, el Smartphone tiene que estar conectado a la red Wi-Fi que se quiera conectar el cargador. Habilitar el Wi-Fi y pulsar ‘Wi-Fi Settings’.
- Página 20 — 3 – Establecer conexión a internet estable : 4G Charger Link – 4G Antes de configurar la conexión 4G del cargador, inserte la tarjeta m2m nano sim - Habilite el 4G e introduzca los ajustes APN (En el ejemplo Vodafone) y pulse ‘Configure’.
-
Página 21: Otras Funcionalidades
— 4 – Otras funcionalidades Ajustes del Punto de Carga- ¿Cómo configurar el límite estático máximo de corriente que puede ajustar el usuario? Use ‘Settings’ seguido de ‘Local Power Grid Configuration’ sólo para configurar ‘User- settable Max Static Current’. El cargador puede limitarse a 10/16/32A. - Página 22 — 4 – Otras funcionalidades Habilitar tarjetas RFID externas Use el menu ‘Card’ para habilitar tarjetas RFID externas. Las siguietnes tarjetas son compatibles: SO 14443 type A and type B, UID 4 bytes. Las UID 7 bytes estarán disponibles en el próximo lanzamiento.
- Página 23 — 4 – Otras funcionalidades Como establecer el modo Free Vending – Device Mode Con ‘Device mode’ el Terra AC Wallbox puede habilitarse para el modo Free Vending.. No require autentificación (autorización RFID/ ChargerSync App no necesarias) Slide 23 January 29, 2021...
- Página 24 — 4 – Otras Funcionalidades ME – Mi Cuenta y Sobre TerraConfig En la sección ‘Me’ se puede gestionar la cuenta de TerraConfig. En ‘My Account’ se puede editar el nombre de usuario y cambiar la contraseña de la APP TerraConfig. En ‘About TerraConfig’...
-
Página 25: Configuración Vía La App Chargersync
— 2.2 Configuración vía la APP ChargerSync Guía Añadir Terra AC a la cuenta ChargerSync. Funcionalidades de la APP. Monitorizar sesiones de carga. Desvincular un Cargador de la cuenta. - Página 26 — Introducción APP ChargerSync para Smartphone El usuario es el propietario o conductor del VE que se crea una • cuenta en la app y añade un cargador a la cuenta. Se puede operar sobre un mismo cargador con multiples •...
-
Página 27: Añadir El Terra Ac A Tu Cuenta
— Añadir el Terra AC a tu cuenta Instale el Terra AC. Seleccione ‘Add charger’ en la pantalla de inicio. Escanee el código de barras (superior) del cargador o introduzca manualmente el número de serie. Entre el código PIN que puede encontrarse en la tarjeta RFID. Esto vinculará la cuenta con el cargador. Nota: ¡No pierda el código PIN! En caso de perderlo, existe un procedimiento aparte de service para ello. - Página 28 — Home screen – Firmware Update Actualiza el firmware del cargador a la última version disponible. La actualización toma +/- 5 min • Mantenga el cargador y el teléfono encendidos • durante la actualización Mantenga una conexión Bluetooth y los ajustes •...
- Página 29 — Home screen – Static Load Balance Con ‘Load Balance’ puede establecerse un límite de potencia por el usuario. La opción ‘Set manually’ se encuentra preseleccionada. La opción ‘Smart meter’ se lanzará más adelante. Deslizando el puntero azul en la barra, se puede •...
- Página 30 — Home screen – Energy Plan Con ‘Energy plan’ se puede establecer un precio por kWh y puede usarse para una monitorización propia de la energía. Diferentes monedas y precios del tiempo de uso se lanzarán más adelante. Slide 30 January 29, 2021...
- Página 31 — Home screen – Schedule Con ‘Schedule’ puede programar períodos de recarga establecidos. Modo de acceso libre ya que no se require de autorización para usar el ‘Schedule’ Slide 31 January 29, 2021...
- Página 32 Home screen – Charger Link Con ‘Charger Link’ pueden seleccionarse las opciones de conectividad entre el cargador y el servidor back-end de ABB. Las opciones de conectividad disponibles dependen del modelo del cargador. Las opciones son LAN, WIFI, 4G (opcional).
- Página 33 — Home screen – Charger Care Una guía básica de Trouble Shooting puede encontrarse en ‘Charger Care’. El registro del cargador puede encontrarse en la opción ‘Diagnosis’. Slide 33 January 29, 2021...
- Página 34 — Home screen – Start – Charging Cuando se conecta el cargador al VE, el mensaje de estado cambia de 'Available’ a 'Connected’. La Sesión de carga puede iniciarse con el botón rojo ‘Start Charge’. La sesión de carga se iniciará después de que se ejecuten unas comprobaciones rápidas entre el cargador y el VE (segundos) El mensaje de estado cambia a 'Charging'.
- Página 35 — Monitorización del estado de la carga. Mientras se carga, los siguientes datos pueden monitorizarse y ser mostrados por fase: Intensidad, Potencia, Voltaje. Slide 35 January 29, 2021...
- Página 36 — Carga Completa Para detener la sesión de carga Puede hacerse mediante el bo- tón rojo de ‘Paro’. La barra de estado cambiará a 'Charging complete’. Los detalles de la sesión de car- ga se mostrarán en ‘Completed’ Pueden encontrarse todas las Sesiones de carga en ‘Charging activity’.
- Página 37 — Home screen – Me – User Account Los detalles de la cuenta de usuario pueden encontrarse en ‘Me’. Así como la opción de ‘Log Out’ de la cuenta. Slide 37 January 29, 2021...
- Página 38 — Home screen – Me – desvincular el cargador En ‘My devices’ puede encontrarse la lista de los dispositivos en propiedad de la cuenta. (Autentificación vía código PIN) Para eliminar dispositivos de la cuenta puede hacerse con la opción ‘unbind’ Deslice el dispositivo de la derecha hacia la izquierda y use la papelera roja para abrir la opción ‘unbind’...
- Página 39 — Home screen – Me – Charger Sync App version En 'About ChargerSync’ puede verse la versión de la Slide 39 January 29, 2021...
