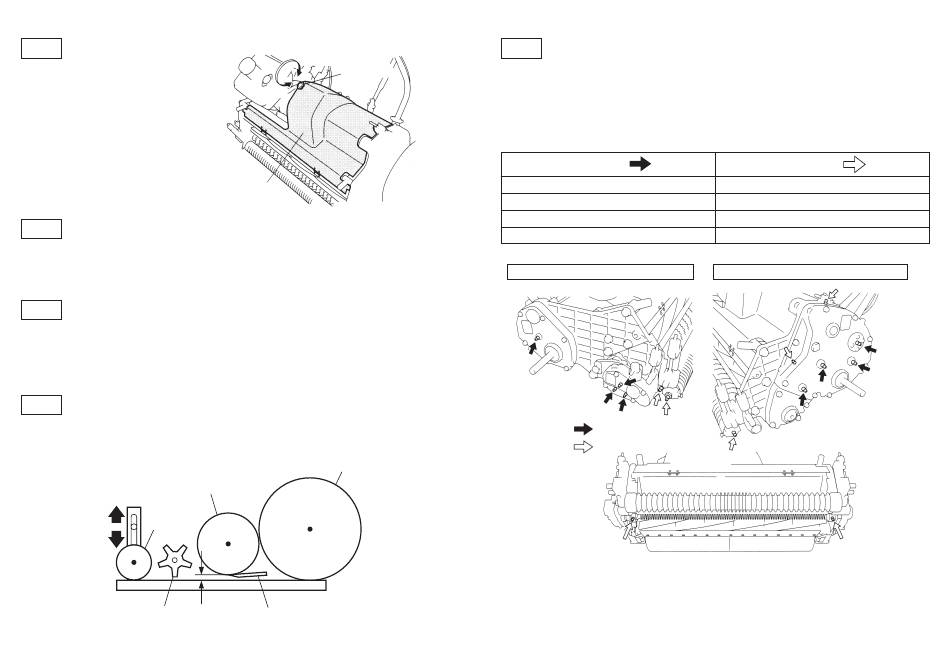

5-9 Tapa de embrague
La tapa de embrague se encuentra en el
l a d o i z q u i e r d o d e l m o t o r y c u b r e e l
embrague del motor. Se fija girando el perno
de fijación en el sentido de las agujas del
reloj (4-5 vueltas).
tapa de embrague
5-10 Rueda de desplazamiento
La rueda de desplazamiento se utiliza para mover la máquina entre distintas zonas de césped.
Coloque el soporte en posición vertical, tire del neumático que sujeta la palanca y saldrá la rueda.
*Presión de aire de los neumáticos: 120 kPa (1,2 kg/cm
5-11 Transporte
Preste atención a la seguridad al cargar o descargar la máquina en un remolque o camión. (Tenga
en cuenta la dirección de la máquina, póngase zapatos antideslizantes y realice el desplazamiento
lentamente).
Al sujetar la máquina con cuerdas, evite atar los cables. Evite atar el motor.
5-12 [IMPORTANT] Ajuste de la altura de siega
Suba o baje el rodillo delantero para ajustar la altura de siega hasta un máximo de 27 mm. Utilice
una pala inferior opcional cuando desee una altura de siega de 3 m/m.
Cilindro del rodillo de palas
Rodillo
delantero
Acondicionador delantero
fijar
perno de fijación
abierto
)
2
Tambor
altura de
siega
Pala inferior
5-13 [IMPORTANT] Engrase
Rellene periódicamente las boquillas de engrase correspondientes.
Tenga especial cuidado al engrasar las secciones en las que se utilizan cojinetes de agujas. (Eje
intermedio de los engranajes derecho e izquierdo y el eje intermedio del acondicionador)
Rellene periódicamente las boquillas de engrase con aprox. 1 g de grasa (EXCELITE EP n.º 2) (una
o dos veces con una bomba de grasa manual compacta).
Cada 10 h
Eje intermedio del bastidor izquierdo (para rodillo)
Eje intermedio del bastidor derecho e izquierdo (para tambor)
Partes de engranaje diferencial
Eje intermedio de caja de cambios vertical
Lado derecho de la unidad principal
Cada 10 h
Cada 50 h
16
Cada 50 h
Cubierta de engranaje izquierdo
Cojinete de rodillo
Rodillo delantero
Caja de cambios vertical
Lado izquierdo de la unidad principal
