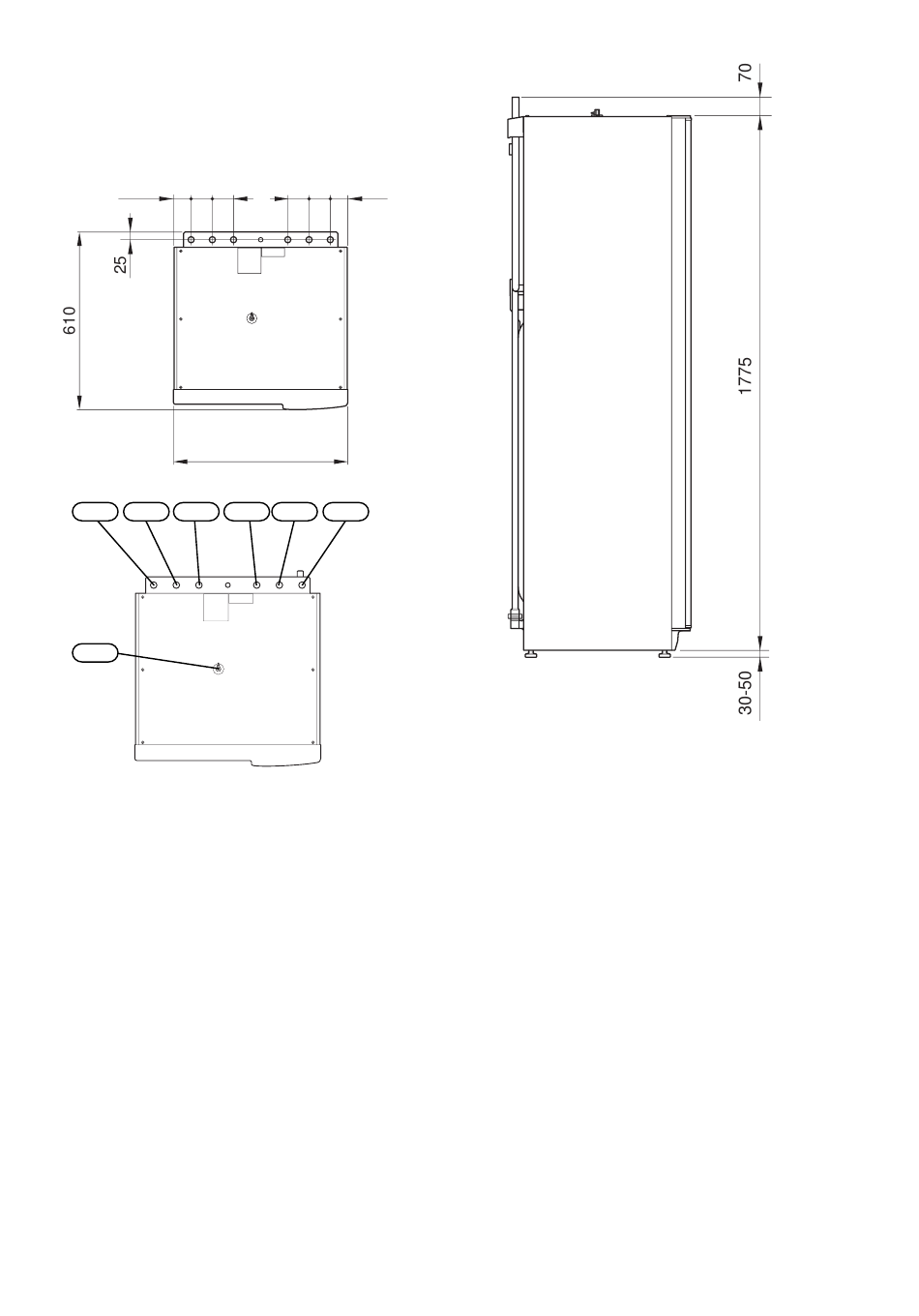

Dimensiones y
conexión de tuberías
60 75 75
XL4 XL3 XL9
QM20
60 75 75
18 Capítulo 4 | Conexión de tuberías
VVM320
560
75 75 60
600
XL8 XL1 XL2
560
75 75 60
600
CONEXIÓN DE TUBERÍAS
XL1 Conexión, línea de caudal del medio de calenta-
miento, Ø22 mm
XL2 Conexión, línea de retorno del medio de calenta-
miento, Ø22 mm
XL3 Conexión, agua fría, Ø22 mm
XL4 Conexión, agua caliente, Ø22 mm
XL5 Conexión, circulación de agua caliente, Ø15 mm
(no aplicable a la versión de cobre)
XL8 Conexión externa, desde la bomba de calor Ø22
mm
XL9 Conexión externa, hasta la bomba de calor Ø22
mm
