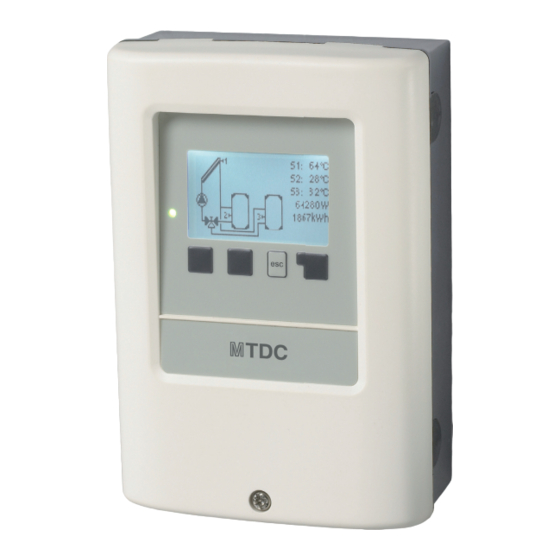

Sorel MTDC Manual De Instalación Y Operación

Regulador térmico diferencial
Ocultar thumbs Ver también para MTDC:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Regulador térmico diferencial MTDC
Manual de instalación y operación
Revisalo atentamente antes de la instalación y puesta en marcha

Publicidad

Tabla de contenido
loading

Manuales relacionados para Sorel MTDC

Resumen de contenidos para Sorel MTDC

  • Página 1 Regulador térmico diferencial MTDC Manual de instalación y operación Revisalo atentamente antes de la instalación y puesta en marcha...

  • Página 2: Tabla De Contenido

    Contenido Conformidad CE 5.12 Tiempo de carga Indicaciones generales 5.13 Incremento Explicación de los simbolos 5.14 Horarios del Termostato Manipulación del aparato 5.15 „Función Fiesta“ Garantía y responsabilidad 5.16 Modo ECO 5.17 TminS3 Datos técnicos 5.18 Tabla: Programas (variantes hidráulicas) Sobre el regulador con los ajustes correspondientes Suministro...
  • Página 3 Este manual es válido para los siguientes versiones de reguladores con diferentes posibilidades de aplicaciones. MTDC Versión 1 2 salida relé 230VAC (on/off) MTDC Versión 2 2 salida relé 230VAC (on/off) 1 salida relé electrónico 230VAC (para control de velocidad) MTDC Versión 3...

  • Página 4: Indicaciones De Seguridad

    Indicaciones de seguridad Conformidad CE Con el símbolo CE del aparato explica el fabricante que el MTDC cumple con los requeri- mientos de seguridad del reglamiento para baja tensión 2006/95/EC y la normativa para la resistencia electromagnética 2004/108/EC. La conformidad esta comprobada y su documentación como la declaración CE se han guardado por el fabricante.

  • Página 5: Instrucciones De Seguridad

    Instrucciones de seguridad Manipulación del aparato Manipulación del aparato puede causar cambios de la seguridad y la función del mismo y del sistema completo. Peligro • Sin autorización escrita del fabricante, manipulaciones y cambios del aparato no estan permitidos • No esta permitido la colocación de componentes adicionales sin haberlas ensayado junto con el aparato •...

  • Página 6: Descripción Del Regulador

    Descripción del regulador Datos técnicos Tension red 230VAC +/-10% Frecuencia 50...60Hz Potencia 1,5W - 2,3W Fusible interno 2A latente 250V Tipo protección IP40 Clase de protección Categoria de sobretensión Grado de ensuciamiento Vers.1 Vers.2 Vers.3 Vers.4 Relé mecánico 460VA para AC1 / 460W para AC3 2 (R1- 1 (R2) 2 (R1-...

  • Página 7: Sobre El Regulador

    Descripción del regulador Sobre el regulador El regulador térmico diferencial MTDC permite una utilización y un control de su función efi ciente del sistema solar o sistema de calefacción. El aparato convenza sobre todo por su funcionalidad y simple manejo que se explica por si mismo. En cada introducción de datos las teclas se explican y se relacionan con funciones.

  • Página 8: Variantes Hidráulicas

    Descripción del regulador Variantes hidráulicas Los siguientes imagenes solo son esquemas basicos para demonstrar los diferentes sistemas hidráulicas y no reclaman el derecho de ser completos. El regulador no evita el uso de instalaciones técnicas de seguridad. Según caso hay que planifi car con mas componentes del Atención sistema o de seguridad, como valvulas de cierre, valvulas de retención, limitador de temperatura, protección contra quemaduras etc.

  • Página 9: Instalación

    Instalación Montaje sobre pared Se instala el regulador solo en lugares secos y bajo condiciones del ambiente explicadas en B 1 „datos técnicos“. Sigue la descripción siguiente. Atención 1. Quita tornillo de la tapa C.1.1 2. Separa con cuidado la tapa de la car- casa.

  • Página 10: Conexión Eléctrica

    Instalación Conexión eléctrica Antes de trabajar con el aparato, desconecta la corriente y asegura que no se puede reconectar! Asegura que esta libre de tensión! La conexión eléctrica solo se debe realizar por un técnico especializado Peligro bajo los reglamientos validos. El regulador no se debe poner en marcha si hay visibles daños o roturas en la carcasa.

  • Página 11: Instalación De Los Sensores De Temperatura

    Instalación 1. Selección de la variante hidráulica C.2.1 necesaria (B5 / D.1 - D.16) 2. Abrir carcasa (C.1) 3. Pelar cables max. 55mm y introdu- cir, sujeta las abrazaderas, quita el aislamiento de los cables 8-9mm (Img. C.2.1) 4. Abre los bornes con un destornillador (Img.C.2.1) y realiza la conexión eléc- trica al regulador (D.1 - D.16) 5.
  • Página 12 Sensor de temperatura 2 Neutro N S3 (2x): Sensor de temperatura 3 Relé 2 Neutro N MTDC V3 +V4: Cable red L Salida para control velocidad Neutro red N de bombas 0-10V/PWM Salida control velocidad La conexión de tierra PE se realiza de bombas 0-10V/PWM en bloque de conexión PE.

  • Página 13: Solar Con Deposito

    S2 (2x) Sensor 2 Acumulador S3 (2x) Sensor 3 (opcional) Libre elección de polos de sensores. V1 / - 0-10V o PWM +/- (MTDC Versión 3+4) Tensiones red 230VAC 50-60Hz. Conexión en el lado derecho! Borne: Conexión para: Cable red L...

  • Página 14: Caldera Biomasa Con Acumulador

    S2 (2x) Sensor 2 Acumulador S3 (2x) Sensor 3 (opcional) Libre elección de polos de sensores. V1 / - 0-10V o PWM +/- (MTDC Versión 3+4) Tensiones red 230VAC 50-60Hz. Conexión en el lado derecho! Borne: Conexión para: Cable red L...

  • Página 15: Calentamiento Del Retorno

    S2 (2x) Sensor 2 Retorno S3 (2x) Sensor 3 (opcional) Libre elección de polos de sensores. V1 / - 0-10V o PWM +/- (MTDC Versión 3+4) Tensiones red 230VAC 50-60Hz. Conexión en el lado derecho! Borne: Conexión para: Cable red L Cable red neutro N Cable válvula L...
  • Página 16 S2 (2x) Sensor 2 Referencia S3 (2x) Sensor 3 (opcional) Libre elección de polos. V1 / - 0-10V o PWM +/- (MTDC Versión 3+4) Tensión red 230VAC 50-60Hz Conexión en bornes del lado derecho! Borne: Conexión para: Cable red L...
  • Página 17 Sensor 2 Acumulador S3 (2x) Sensor 3 Piscina Selección libre de polos de sensores. V1 / - 0-10V o PWM +/- (MTDC Versión 3+4) Tensión red 230VAC 50-60Hz Conexión en bornes del lado derecho! Borne: Conexión para: Cable red L Cable neutro N Bomba L (veloci.)

  • Página 18: Solar Con Calefacción

    Sensor 2 Acumulador superior S3 (2x) Sensor 3 Acumulador inferior Selección libre de polos de sensores. V1 / - 0-10V o PWM +/- (MTDC Versión 3+4) Tensión red 230VAC 50-60Hz Conexión en bornes del lado derecho! Borne: Conexión para: Cable red L Cable neutro N Bomba L (veloci.)

  • Página 19: Solar Con Bypass

    Sensor 2 Acumulador S3 (2x) Sensor 3 Retorno Selección libre de polos de sensores. V1 / - 0-10V o PWM +/- (MTDC Versión 3+4) Tensión red 230VAC 50-60Hz Conexión en bornes del lado derecho! Borne: Conexión para: Cable red L Cable neutro N Bomba L (veloci.)
  • Página 20 Sensor 2 Acumulador S3 (2x) Sensor 3 Captador 2 Selección libre de polos de sensores. V1 / - 0-10V o PWM +/- (MTDC Versión 3+4) Tensión red 230VAC 50-60Hz Conexión en bornes del lado derecho! Borne: Conexión para: Cable red L Cable neutro N Bomba L (veloci.)
  • Página 21 Sensor 2 Acumulador 1 S3 (2x) Sensor 3 Acumulador 2 Selección libre de polos de sensores. V1 / - 0-10V o PWM +/- (MTDC Versión 3+4) Tensión red 230VAC 50-60Hz Conexión en bornes del lado derecho! Borne: Conexión para: Cable red L Cable neutro N Bomba L (veloci.)

  • Página 22: Solar Con Depósito Secundario

    Sensor 2 Acumulador 1 S3 (2x) Sensor 3 Acumulador 2 Selección libre de polos de sensores. V1 / - 0-10V o PWM +/- (MTDC Versión 3+4) Tensión red 230VAC 50-60Hz Conexión en bornes del lado derecho! Borne: Conexión para: Cable red L Cable neutro N Bomba L (veloci.)
  • Página 23 Sensor 2 Deposito inferior S3 (2x) Sensor 3 Deposito superior Selección libre de polos de sensores. V1 / - 0-10V o PWM +/- (MTDC Versión 3+4) Tensión red 230VAC 50-60Hz Conexión en bornes del lado derecho! Borne: Conexión para: Cable red L Cable neutro N Bomba L (veloci.)
  • Página 24 Sensor 2 Acumulador S3 (2x) Sensor 3 (opcional) Selección libre de polos de sensores. V1 / - 0-10V o PWM +/- (MTDC Versión 3+4) Tensión red 230VAC 50-60Hz Conexión en bornes del lado derecho! Borne: Conexión para: Cable red L Cable neutro N Bomba prim.
  • Página 25 Sensor 2 Deposito inferior S3 (2x) Sensor 3 Deposito superior Selección libre de polos de sensores. V1 / - 0-10V o PWM +/- (MTDC Versión 3+4) Tensión red 230VAC 50-60Hz Conexión en bornes del lado derecho! Borne: Conexión para: Cable red L Cable neutro N Bomba prim.
  • Página 26 Sensor 2 (Referencia) S3 (2x) Sensor 3 (Termostato) Selección libre de polos de sensores. V1 / - 0-10V o PWM +/- (MTDC Versión 3+4) Tensión red 230VAC 50-60Hz Conexión en bornes del lado derecho! Borne: Conexión para: Cable red L Descripción breve de la función:...

  • Página 27: Pantalla Y Tecla

    Manejo Pantalla y tecla La Pantalla (1) con sus diversos modos de textos y gráfi cos permite un manejo facil del regulador que se explica por si mismo. Las determinaciónes se realizan por 4 Te- clas (3+4), cuales tienen según situación diferentes funciones.

  • Página 28: Asistente Para Puesta En Marcha

    Manejo Asistente para puesta en marcha Cuando se activa la primera vez el regu- lador y despues de determinar el idioma y la hora el sistema pregunta si quiere utilizar el asistente para la introducción de parametros o no. El asistente de la puesta en marcha tambien se puede cancelar todo el tiempo o despues en el menú...

  • Página 29: Organización Del Menú

    Manejo Organización del menú El modo gráfi co o visión general aparece si no se pulsa una tecla durante 2 minutos o si se sale del menú principal por la tecla „esc“. Se llega directamente del modo gráfi co o visión general al menú principal si se pulsa una tecla en el.

  • Página 30: Mediciones

    Mediciones 1. - Valores de medición El menú “1. Valores medición” muestra las temperaturas medidas actualmente. Se sale del menú pulsando “esc” o por selección de “Salir de valores medición”. Se explican las mediciones elegiendo info con una breve descripción. Con la selección de “Visión general”...

  • Página 31: Evaluación

    Evaluación 2. - Evaluación El menú “2. Evaluacion” permite el control de la operación y para observar el sistema a largo plazo. Se sale del menú pulsando “esc” o por selec- ción de “Salir deevaluacion”. Para una evaluación de los datos, una confi guración exacta de la hora en el regulador es necesario.

  • Página 32: Modo De Visualización

    Modo visual 3. - Modo de visualización Bajo el menú “3. Modo de visualiz.” se determina la pantalla del regulador para la operación normal. Esta pantalla aparece cuando no se pulsa ninguna tecla durante 2 minutos. Pulsando una tecla aparece otra vez el menú...

  • Página 33: Modo De Operación

    Modo de operación 4. - Modo de operación Bajo el menú “4. Modo de funcionamiento” el regulador se puede apagar, operar en automático u operar en manual. Se sale del menú pulsando “esc” o por selección de “Salirde modo de funciona- miento”.

  • Página 34: Ajustes

    Ajustes 5. - Ajustes Por el menú “5. Ajustes” se determinan las confi guraciones basicas de las funcio- nes. Las instalaciones de seguridad adicionales son inevitables! Atención Se sale del menú pulsando “esc” o por selección de “Salir de ajustes”. La numeración de los menus cambian según programa hidraulico elegido (7.1 Selección programa) Atención...

  • Página 35: Tmax S2

    Ajustes 5.4. - Tmax S2 Temperatura de desconexión por sensor 2 Si se sobrepasa de este valor en el sensor 2, el regulador desactiva la bomba o la valvula correspondiente. Si cae este valor otra vez por debajo y se cumplen tambien las otras condiciones, el regulador activa la bomba o la valvula.

  • Página 36: T R2

    Ajustes 5.7. - ∆T R2 Diferencia de temp.de conexión para relé R2 : Si se sobrepasa de esta diferencia de temperatura entre los sensores de referencia y si se cumplen tambien las otras condiciones, el regulador activa la bomba/válvula en el relé R2. Cae la diferencia de la temperatura a ΔT OFF, se desactiva la bomba/ válvula.

  • Página 37: Sensor De Prioridad

    Ajustes 5.10. - Sensor de Prioridad Prioridad carga con 2 acumuladores Hay que confi gurar que acumulador (sensor) tiene la prioridad en la carga. La carga del secundo acumulador se interrumpa en periodos para observar si la subida de la temperatura al captador permite una carga del acumulador con prioridad.

  • Página 38: Horarios Del Termostato

    Ajustes 5.14. - Horarios del Termostato Horarios de la función termostato Aqui se pueden determinar los horarios deseados para activar la función del termósta- to temporalmente. Cada dia de la semana se pueden programar 2 periodos. Ademas es posible copiar un dia a otros. Fuera de los periodos la función del termóstato esta desactivada.

  • Página 39: Funciones De Protección

    Funciones de protección 6. - Funciones de protección Bajo el menú “6. Funciones de protección” se activan y modifi can varias funciones de protección. Las instalaciones de seguridad a pie de obra son imprescindibles! Atención Se sale del menú pulsando “esc” o por selección de “Salir defunciones de protec- ción”.

  • Página 40: Protección Del Sistema

    Funciones de protección 6.3. - Protección del sistema Protección prioritaria La protección del sistema tiene su fi n en evitar un sobrecalentamiento de los compo- nentes instalados por la desconexión de la bomba solar. Si se sobrepasa el vaalor “PS Ton”...

  • Página 41: Funciones Para Disipar Energía

    Funciones de protección 6.4.1. - Funciones para disipar energía Los esquemas hidráulicos se programan bajo el menú „7.1 Selección programa“ Esquema hidráulico Disipar 1: Si se sobrepasa „PS Ton“ en S1, se conecta adicionalmente el disipador en R2 hasta que la temperatura cae a „PS Toff“. Si el acumulador se calienta mas que „PS Tmax Deposito“, se apaga el sistema.

  • Página 42: Antilegionela

    Funciones de protección 6.7. - Antilegionela El MTDC ofrece con la función antilegionela la posibilidad de calentar el depósito en un horario especifi co a una temperatura mas alta ”AL Tnom S2”, si la fuente de energía lo permite. Los horarios en cuales se intenta un tratamiento antilegionela, se pueden modifi...

  • Página 43: Funciones Especiales

    Funciones especiales 7. - Funciones especiales Bajo el menú “7. Funciones especiales” se confi guran funciones basicas y adicio- nales. A parte de la hora, las confi gura- ciones solo deberia realizar un técnico. Atención Se sale del menú pulsando “esc” o por selección de “Salir de funciones especiales”.

  • Página 44: Forma De Señal

    Funciones especiales 7.2.3. - Forma de señal Aqui se defi ne el tipo de la bomba: Bombas para calefacción con rendimiento alto con señal pequeña, bombas para solar trabajan a cabacidad baja con una señal pequeña. Solar = normal, Calefacción = invertido. Ajustes: Normal, invertido / Predeterminado: Normal Con la selección de PWM 7.2.4.
  • Página 45 Funciones especiales 7.2.7. - Velocidad durante „On“ Se defi nen las bases para el calculo de la velocidad. Cuando se programa p.ej. 30%, se muestra en la modifi cación de la frecuencia/tensión bajo „PWM On“ / „0-10V On“, que hay una velocidad de un 30%. Llegando a la tensión/frecuencia de PWM Máx / 0-10V Máx se muestra una velocidad de 100%.

  • Página 46: Regulación De Velocidad

    Funciones especiales 7.3. - Regulación de velocidad Si se activa el control de revoluciones, ofrece el TDC3 con su eléctronica especial la posibilidad de cambiar la revolución de bombas estandar por el relé R1 según proceso. Esta función solo se debe activar por el técnico. Según bomba utilizada y el nivel de su velocidad, la revolución minima no debe ser demasiado pequeña para no dañar la bomba o el sistema.

  • Página 47: Tiempo Prebarrido

    Funciones especiales 7.3.2. - Tiempo prebarrido Para este periodo la bomba arranca con 100% de sus revoluciones para garantizar un inicio seguro. Despues de este periodo de precirculación se controlan las revoluciones de la bomba y cambia según variante a la revolución maxima o minima. Ajustes: 5 hasta 600 segundos / Predeterminado: 8 segundos 7.3.3.

  • Página 48: Hora Y Fecha

    Funciones especiales 7.4. - Hora y Fecha Este menú sirve para confi gurar la hora actual y la fecha. Para la evaluación de los datos del sistema una programación exacta de la hora es imprescindible. Tome en cuenta que en el caso de un corte de luz, el reloj trabaja durante 24 horas, luego hay que ajustar la Atención hora de nuevo.

  • Página 49: Contador De Energía

    Funciones especiales 7.8. - Contador de energía Bajo este menú se puede activar una cuantifi cación de energia (calorias) simple. Hay que introducir parametros adicionales por el anti-congelante de lo cual se necesita la concentración y el caudal. Ademas se puede ajustar el valor Calibr. ∆T para correc- ción del contador de calorias.

  • Página 50: Bloqueo De Menú

    Bloqueo de menú 8. - Bloqueo de menú Bajo el menú “8. Bloqueo de menú” se protege el regulador contra una determi- nación o un cambio de valores no desea- Se sale del menú pulsando “esc” o por selección de “Salir de bloque de menú”.

  • Página 51: Codigos De Servicio

    Codigos de servicio 9. - Codigos de servicio El menú “9. Codigos del servicio” sirve por ejemplo para el diagnostico a distan- cia por el técnico o fabricante. Anota los codigos en el momento del fallo en esta tabla. Atención Se sale de este menú...

  • Página 52: Idioma

    Idioma 10. - Idioma Con el menú “10. Idioma” se puede elegir el idioma del regulador. En la primera puesta en marcha este menú aparece automáticamente. Los idiomas elegibles pueden variar según tipo de aparato! La selección del idioma no existe en todos los tipos de aparatos!

  • Página 53: Malfunciones

    Malfunciones Z.1. Malfunción con mensaje de fallo Si hay una malfunción, se activa una luz intermitente y en la pantalla aparece una señal de advertencia. Si el error desapa- rece, cambia la señal de advertencia a (Led Señal de una de información y la luz se desactiva. intermitente + advertencia) Pulsando la tecla abajo del señal se optie- ne mas información.

  • Página 54: Cambiar Fusible

    Malfunciones Cambiar fusible Reparación y mantenimiento solo deben ser realizados por un técnico especialista. Antes de manipular el aparato hay que desconectarlo y Peligro protegerlo contra reconexión! Prueba que esta libre de tensión! Solo utiliza el fusible del suministro o un fusible similar con estas carac- teristicas: T2A 250V Peligro Si el regulador tiene conexión a la red y...

  • Página 55: Consejos Útiles / Indicaciones

    Consejos útiles / Indicaciones En vez de limitar el caudal del sistema con una valvula, mejor se con- trola el caudal con el regulador de velocidades de la bomba y con la confi guración de „max.revoluciones“ del regulador (véase 7.9.4). Eso ahorra energia eléctrica! Los codigos del servicio (véase 9.) contienen a parte de la medición ac- tual y condición operativa tambien todas las determinaciones del regula-...
  • Página 56 A pesar de que este manual se ha elaborado cuidadosamente, no se pueden descartar errores o tambien informaciones incompletas. Erro- res y posibles modifi caciónes técnicas quedan basicamente salvos. IDistribuidor: Fabricante: SOREL GmbH Mikroelektronik Jahnstr. 36 D - 45549 Sprockhövel Tel. +49 (0)2339 6024 +49 (0)2339 6025 www.sorel.de info@sorel.de...
