MANUAL DE INSTALACIÓN, MANTENIMIENTO Y PRUEBAS
Válvula de control de alarma FireLock
SERIE 751

PONER EL SISTEMA EN FUNCIONAMIENTO

PRECAUCIÓN
• La válvula de control de alarma Serie 751 y las tuberías
de suministro deben protegerse de la congelación
y de daños físicos.
• Para un buen funcionamiento de las alarmas en un sistema
húmedo, es importante sacar todo el aire del sistema. Puede que
hagan falta drenajes auxiliares para sacar todo el aire del sistema.
De no seguir estas instrucciones puede provocar un funcionamiento
defectuoso de la válvula, daños personales y/o daños en la instalación.

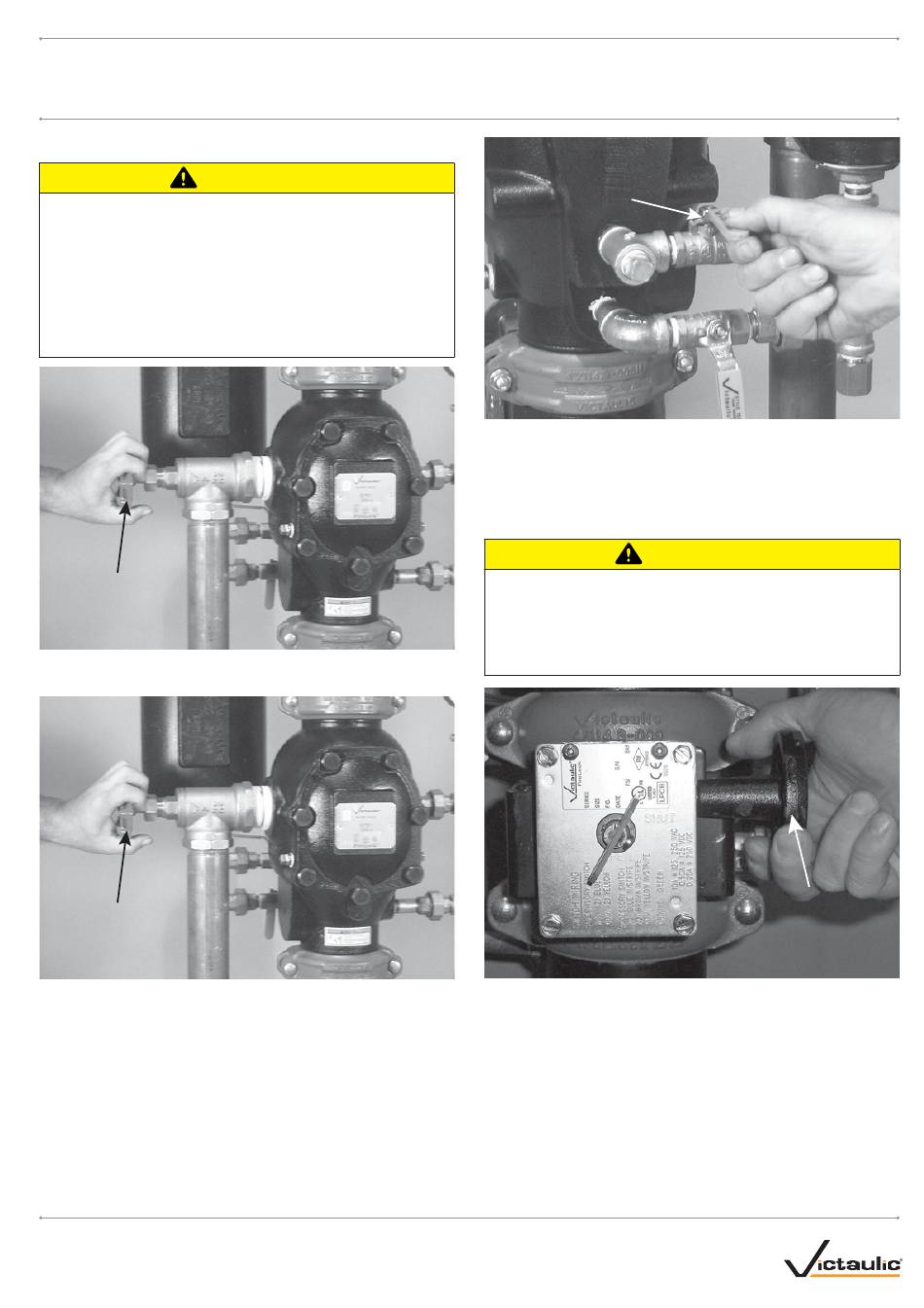

Válvula principal
de drenaje del sistema
1. Abra la válvula de drenaje principal del sistema. Confirme que
el sistema está drenado.
Válvula principal
de drenaje del sistema
2.
Cierre la válvula de drenaje principal del sistema.
3.
Confirme que todos los drenajes del sistema están cerrados
y que el sistema no tiene fugas.
3a. Confirme que se ha aliviado la presión del sistema. Los indicadores
deben indicar presión cero.
4. Abra la válvula de prueba del sistema remoto (conexión de prueba
de inspección) y todos los drenajes auxiliares para sacar todo el aire
del sistema.
www.victaulic.com
VICTAULIC ES UNA MARCA REGISTRADA DE VICTAULIC COMPANY. © 2008 VICTAULIC COMPANY. RESERVADOS TODOS LOS DERECHOS.
REV_F
®
Válvula de bola
de la línea de alarma
5.
Cierre la válvula de bola de la línea de alarma para impedir que las
alarmas funcionen mientras se llena el sistema. Las alarmas y los
paneles eléctricos (controlados por un interruptor de flujo de alarma
en el elevador) no se pueden interrumpir. NOTA: Si es posible
que se active la alarma, notifique a los bomberos que se está
procediendo al mantenimiento del sistema.
PRECAUCIÓN
• Tome precauciones cuando abra la válvula de control de la
acometida principal porque saldrá agua de todas las válvulas
abiertas.
De no seguir estas instrucciones puede provocar daños
en la instalación.
6. Abra lentamente la válvula principal de control de la acometida de agua.
7. Deje que el sistema se llene completamente de agua. Deje que el
agua fluya desde la válvula de prueba remota del sistema (conexión
de prueba de inspección) y de todos los drenajes auxiliares hasta
que todo el aire atrapado haya salido del sistema.
8. Cuando el caudal de agua sea estable y haya salido todo el aire
del sistema, cierre la válvula remota de prueba del sistema (conexión
de prueba de inspección) y todos los drenajes auxiliares del sistema.
9. Anote las presiones del sistema. El indicador de presión del sistema
debe ser igual o mayor que el indicador de la acometida de presión
de agua (consulte la posición de los indicadores en el dibujo
de página 4 ó 5).
I-751-SPA
Válvula de control principal
de la acometida de agua
