I-769N.Deluge-SPAL / Válvula de diluvio FireLock NXT
INSPECCIÓN INTERNA REQUERIDA
Consulte la norma NFPA 25, las hojas de datos de FM o las disposiciones locales
vigentes para realizar inspecciones internas. La autoridad competente del área
podría exigir estas inspecciones con una mayor frecuencia. Verifique estos
requerimientos contactando a la autoridad competente del área afectada.
1. Notifique a la autoridad competente, a los monitores de alarma de las
estaciones remotas y a las personas en el área afectada que el sistema
se sacará de servicio.
2.
Abra completamente la válvula de drenaje principal de suministro de
agua para eliminar cualquier contaminante del suministro de agua.
3. Cierre la válvula de drenaje principal de suministro de agua.
4. Cierre la válvula de control principal de suministro de agua para
retirar el sistema de servicio.
5.
Abra la válvula de drenaje principal de suministro de agua.
6.
Confirme que no esté saliendo agua por la válvula de drenaje principal
de suministro de agua.
7. Cierre la válvula esférica de la línea de carga.
8. Abra la válvula principal de drenaje del sistema para drenar el agua que
se haya acumulado y para liberar la presión de aire del sistema.
NOTA: Si el sistema se accionó, abra la válvula de prueba del sistema
remoto (conexión de prueba del inspector) y cualquiera de las válvulas
de drenaje auxiliares.
PARA SISTEMAS NEUMÁTICOS (DESCARGA DE PILOTO SECO): Cierre
la válvula esférica de llenado lento en el regulador de aire AMTA.
9.
Abra la válvula de la estación de accionamiento manual.
10. EMPUJE HACIA ABAJO EL TORNILLO DEL DRENAJE AUTOMÁTICO
PARA LIBERAR LA PRESIÓN EN LA LÍNEA DE CARGA. VERIFIQUE
QUE NO HAYA PRESIÓN EN LOS MANÓMETROS.
ADVERTENCIA
• Verifique que la válvula esté despresurizada y completamente
drenada antes de retirar los pernos de la cubierta.
Si no sigue estas instrucciones podría causar una falla de la unión con
peligro de muerte o lesiones personales graves y daños a la propiedad.

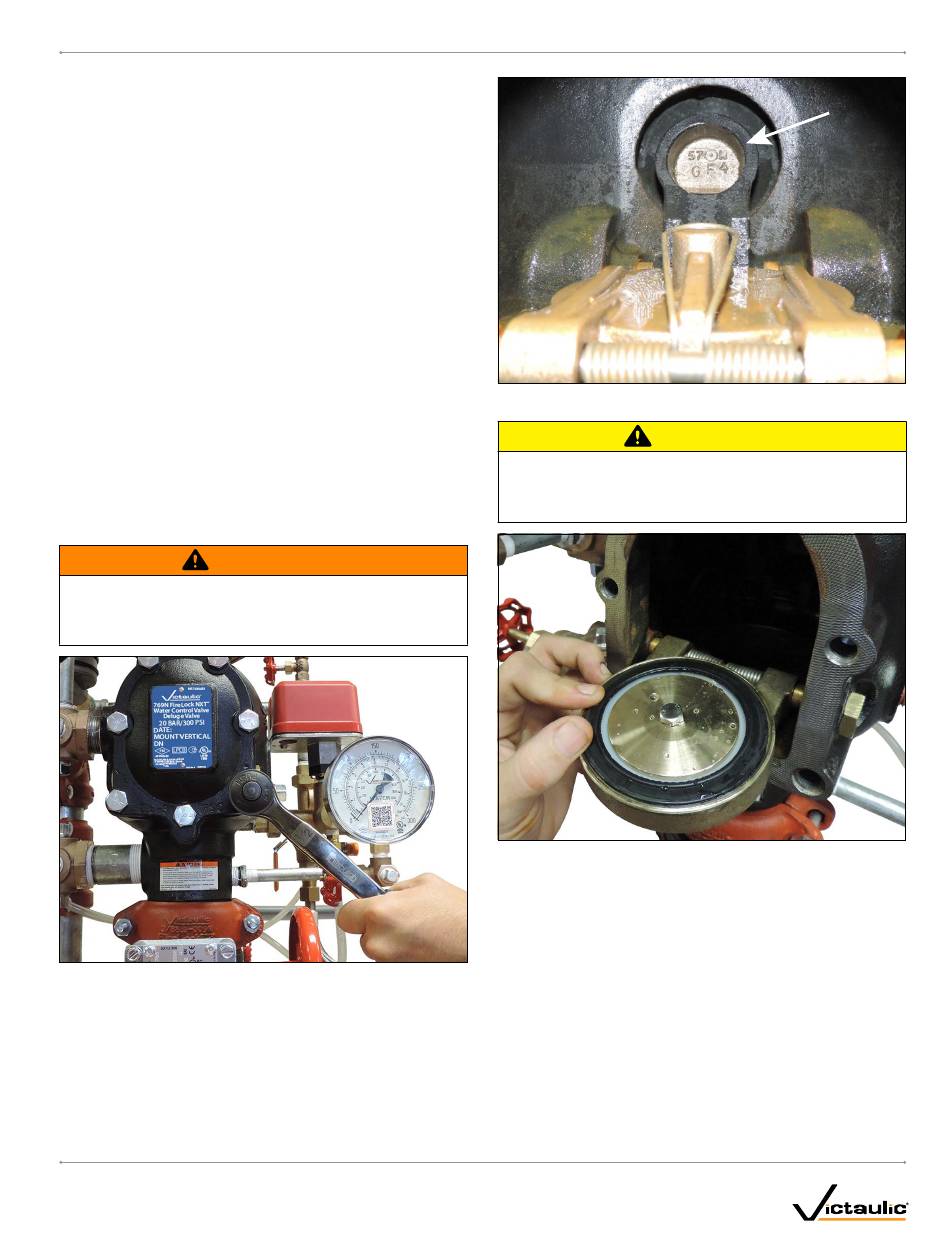

11. Después de que se libere toda la presión del sistema, afloje lentamente los
pernos de la cubierta. NOTA: NO quite los pernos de la cubierta hasta que
todos hayan sido aflojados.
12. Quite todos los pernos de la cubierta, junto con la cubierta y la
empaquetadura de la cubierta. NOTA: Las válvulas de 1 1/2 pulg./48.3 mm
y 2 pulg./60.3 mm contienen arandelas bajo las cabezas de los pernos de
la cubierta. Guarde estas arandelas para su reinstalación.
REV_F
™ Serie 769N / Manual de Instalación, Mantenimiento y Pruebas
13. Empuje el seguro hacia atrás (hacia el diafragma).
• NO use sustancias disolventes o abrasivas en el anillo de asiento del
cuerpo de la válvula ni en sus alrededores.
Si no sigue esta instrucción podría impedir que la clapeta quede sellada,
lo que provocará una filtración en la válvula.
14. Gire la clapeta para retirarla del cuerpo de la válvula. Inspeccione el
sello de la clapeta y el anillo de retención del sello. Limpie todos los
contaminantes, la suciedad y los depósitos de minerales. Limpie los
orificios obstruidos en el anillo del asiento del cuerpo de la válvula.
NO USE DISOLVENTES NI SUSTANCIAS ABRASIVAS.
15. Mientras la clapeta se gira fuera del cuerpo de la válvula, empuje el
seguro hacia adelante para inspeccionar el diafragma. Si el diafragma
muestra señales de desgaste o daños, remplácelo por un diafragma
nuevo suministrado por Victaulic. Consulte la sección "Retiro y remplazo
del diafragma".
16. Inspeccione si la clapeta se mueve libremente y si presenta daños físicos.
Remplace los componentes dañados o desgastados según las instrucciones
de la Sección VI.
17. Reinstale la cubierta según se describe en la sección "Instalación
de la empaquetadura de cubierta y la cubierta".
18. Vuelva a poner el sistema en servicio según se describe en
la sección "Reinicialización del sistema".
Seguro
PRECAUCIÓN
