Sloan 110 Instrucciones De Instalación

INSTRUCCIONES DE INSTALACIÓN PARA FLUXÓMETROS
EXPUESTOS SLOAN PARA SANITARIO Y MINGITORIO

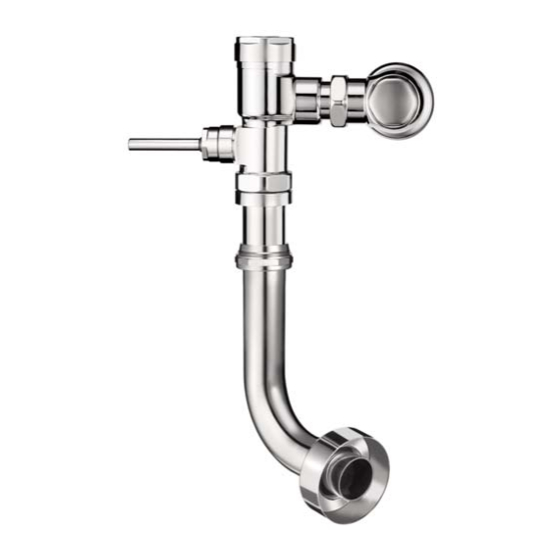

Fluxómetro para Sanitario para
Spud Superior de 1½"

MODELOS 110/111, 113; 114, 115 y 116
Fluxómetro para Lavabo de Servicio
para Spud Superior de 1½"
 MODELO 117
Excepto que se especifique de otra manera, Sloan Valve Company garantiza que este producto, fabricado y vendido para usos comerciales o industriales está libre de defectos de material o mano
de obra por un periodo de tres (3) años (un (1) año para acabados especiales, llaves SF, electrónica PWT y 30 días para software PWT) desde la fecha de compra. Durante este periodo, Sloan
Valve Company, a su discreción, reparará, reemplazará o reembolsará el precio de compra de cualquier producto que no cumpla con esta garantía bajo uso y servicio normales. Ésta será la única
y exclusiva solución con esta garantía. Los productos deben devolverse a Sloan Valve Company, por cuenta del cliente. No se aceptarán reclamaciones por mano de obra, transporte u otros
costos. Esta garantía se extiende sólo a personas u organizaciones que compren productos de Sloan Valve Company directamente a Sloan Valve Company con fines de reventa. Esta garantía no
cubre la vida de las baterías.
NO EXISTEN GARANTÍAS QUE SE EXTIENDAN MÁS ALLÁ DE LA DESCRIPCIÓN EN LA PRESENTE PORTADA. EN NINGÚN CASO SLOAN VALVE COMPANY ES
RESPONSABLE POR NINGÚN DAÑO CONSECUENTE DE NINGUNA NATURALEZA.
PREVIO A LA INSTALACIÓN
Antes de instalar el Fluxómetro Sloan, asegúrese de que estén instalados los artículos listados
a continuación. También consulte el diagrama de preparación a continuación.
 Accesorio de sanitario
 Línea de desagüe
 Línea de suministro de agua
IMPORTANTE:
 TODA LA PLOMERÍA DEBE INSTALARSE DE ACUERDO CON LOS
CÓDIGOS Y REGLAMENTOS APLICABLES.
 LAS LÍNEAS DE SUMINISTRO DE AGUA DEBEN DIMENSIONARSE
PARA QUE APORTEN UN VOLUMEN ADECUADO A CADA
ACCESORIO.
 DESCARGUE TODAS LAS LÍNEAS DE AGUA ANTES DE HACER
CONEXIONES.
HERRAMIENTAS REQUERIDAS PARA LA INSTALACIÓN
 Desarmador plano

"Super-Wrench™" Sloan A-50, Pinzas Sloan A-109 o llave para spud de mandíbula lisa
¡¡¡ IMPORTANTE !!!
PROTEJA EL CROMO O ACABADO ESPECIAL DE LOS
FLUXÓMETROS SLOAN — NO USE HERRAMIENTAS
DENTADAS PARA INSTALAR O DAR SERVICIO A ESTAS
VÁLVULAS. USE SUPER-WRENCH™ SLOAN A-50, PINZAS
SLOAN A-109 O LLAVE PARA SPUD DE MANDÍBULA LISA
PARA ASEGURAR TODOS LOS ACOPLES. VEA LA SECCIÓN
"CUIDADO Y LIMPIEZA" DE ESTE MANUAL.
¡¡¡ IMPORTANTE !!!
LA LLAVE DE PASO NUNCA DEBE ABRIRSE HASTA DONDE EL
FLUJO DE LA VÁLVULA EXCEDA LA CAPACIDAD DE FLUJO
DEL ACCESORIO. EN CASO DE FALLA DE LA VÁLVULA, EL
ACCESORIO DEBE SER CAPAZ DE MANEJAR UN FLUJO
CONTINUO DESDE LA VÁLVULA.
Fluxómetro para Mingitorio
para Spud Superior de 1¼"

MODELO 180
Fluxómetro para Mingitorio
para Spud Superior de ¾"
 MODELO 186
GARANTÍA LIMITADA
Los fluxómetros de Sloan están diseñados para operar con 15 a 80 psi (103 a 552 kPa) de
presión de agua. EL TIPO DE ACCESORIO SELECCIONADO DETERMINA
LA PRESIÓN MÍNIMA REQUERIDA A LA VÁLVULA. Consulte con el fabricante
del accesorio los requerimientos mínimos de presión. La mayoría de los sanitarios de Alta
Eficiencia requiere una presión mínima de flujo de 25 psi (172 kPa). Muchos códigos de
edificios y el estándar para accesorios ASME A112.19.2 lista la presión estática Máxima de
agua como 80 PSI (552 kPa).
EXCEPTO POR LA ENTRADA DE LA LLAVE DE PASO, ¡NO
USE SELLADOR DE TUBO O GRASA DE PLOMERÍA EN
NINGÚN COMPONENTE O ACOPLE DE VÁLVULA!
Si tiene preguntas acerca de cómo instalar un
fluxómetro Sloan, por favor contacte a su
Representante Local de Sloan o llame a Soporte
Técnico de Sloan al:
No. de Código 0816558 Rev. 3 (02/15)
Fluxómetro para Sanitario
para Spud Trasero de 1½"

MODELOS 120, 121 y 122
¡¡¡ IMPORTANTE !!!
1-888-SLOAN-14 (1-888-756-2614)
